キュベット、化学的耐性強化型、光路長2 mm

Optical Synthetic Quartz Glass or Borosilicate Glass Construction
Two Polished Windows for Absorption Spectroscopy
Micro Cuvettes with 350 µL or 700 µL Capacity

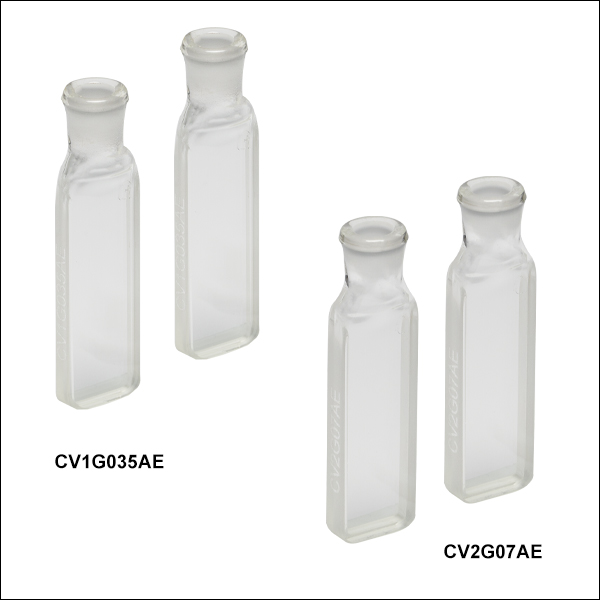

CV1G035AE

Borosilicate Glass Micro Cuvette, 350 µL

CV2G07AE

Borosilicate Glass Micro Cuvette, 700 µL

CV1Q035AE2

Synthetic Quartz Glass Micro Cuvette, 350 µL

CV2Q07AE

Synthetic Quartz Glass Micro Cuvette, 700 µL

Please Wait

概要
Feedback

Synthetic Quartz Glass and Borosilicate Glass Cuvette Transmission

Click to Enlarge
Click for Raw Data
空のキュベットの空気中における透過率(典型的な測定値)。点線は各キュベットの素材ごとの推奨波長範囲を示しています(合成石英ガラス：190 nm～2.5 µm、ホウケイ酸ガラス：340 nm～2.5 µm)。

Click to Enlarge
「Q」の文字が刻印されているキュベットは合成石英ガラス製です。

Click to Enlarge
「G」の文字が刻印されているキュベットはホウケイ酸ガラス製です。

特長

以下の素材を用いたストッパ付きの化学的耐性強化型キュベットをご用意
- 合成石英ガラス製、波長範囲190 nm～2.5 µm
- ホウケイ酸ガラス製、波長範囲340 nm～2.5 µm
各キュベットにはPTFE製のストッパが付属
研磨された2面の分光用ウィンドウ
容量：350 µL、700 µL
過光路長：1 mmまたは2 mm、底面形状：長方形

当社のキュベットは、液体試料を入れるための高品質なセルです。合成石英ガラス製のキュベットは、190 nmの短い波長の紫外(UV)光から2.5 µmまでの可視(VIS)光および赤外(IR)光に対応し、ホウケイ酸ガラス製のキュベットは、340 nm～2.5 µmの波長範囲に対応します。これらのキュベットは吸光分光法用に適しており、研磨された2面は一般的な光学素子のクリーニング手順でクリーニングが可能です。各キュベットには、蒸発防止と気密封止のできるPTFE製のストッパが付いています。

標準的なマイクロサイズの製品を2個セットでご提供しています(詳細は下表参照)。全てのキュベットの外面には型番のほかに、合成石英ガラス製であることを示す「Q」、またはホウケイ酸ガラス製であることを示す「G」の文字が、一般に入射面として用いられる面に刻印されています。

これらのキュベットは石英またはホウケイ酸ガラスを高温に加熱し、圧力を加えて部品を接合しています。

溶剤耐性について
化学的耐性を強化したキュベットは、王水などの腐食性溶液にも使用できます。このページでご紹介しているキュベットのクリーニング方法については、当社までお問い合わせください。

外寸が標準的な12.5 mm角のキュベットを必要とする用途向けには、光路長10 mmの合成石英ガラス製キュベットをご用意しています。この光路長10 mmのキュベットにはマクロ、マイクロおよび超マイクロの3種類のサイズがあり、多くの分光光度計のほか、当社のキュベットホルダやファイバ用フィルタ/キュベットマウントに取り付けることができます。なお、こちらのページでご紹介している光路長≤2 mmのキュベットは、当社のキュベットホルダ、光ファイバーホルダ、キュベットマウントなどには取り付けることができませんのでご注意ください。

Posted Comments:

Doyk Hwang (posted 2022-09-22 15:00:40.38)

It's great that Thorlabs now sells 1 and 2 mm pathlength cuvettes, but there is one problem with these cuvettes I think. The inlet of these cuvettes is too narrow so the liquid inside is not pouring out even if I take the cuvette upside down or shaking it, making the cuvette cleaning process quite difficult and cumbersome. Can you widen the inlet so we can easily pour out the liquid inside and clean it much easier? Thank you!

cdolbashian (posted 2022-10-04 04:02:31.0)

Thank you for contacting Thorlabs. Per our experience, a syringe will help to aspirate the liquid inside the cuvette. Please take care to keep the cuvettes free from scratches during cleaning.

合成石英ガラスキュベット、ストッパ付き、2面研磨

ズーム

Synthetic Quartz Glass Cuvette, Airtight Stopper

Click to Enlarge
ストッパが取り付けられたキュベット

Click for Details
各キュベットの図面は下の型番横の赤いアイコン( info icon

)からご覧ください。

化学的耐性を強化したキュベット
吸光分光法のための2面研磨
各キュベットにはPTFE製のストッパが付属
合成石英ガラス製(190 nm～2.5 µm)
容量：350 µL、700 µL
2個セットでご提供

こちらの合成石英ガラスキュベットは、吸光分光法用に2面が研磨されており、残りの2面は扱いやすいように艶消しになっています。研磨面のクリーニングは、標準的な光学素子のクリーニング手順に従って行うことができます。研磨されているのが2面だけであるため、蛍光分光法には適しません。蛍光分光法では、光路に対して直交する方向から蛍光を計測するために、4面の研磨面が必要です。

こちらのキュベットの底面は長方形になっており、容量が350 µLまたは700 µLの製品をご用意しています。外寸と試料の透過光路長は製品ごとにばらつきがありますのでご注意ください。詳細は下の表をご覧ください。各キュベットには型番のほかに、一般に入射面として使用する面に石英製であることを示す「Q」の文字が刻印されています。また、封止して内容物の蒸発や空気による汚染を防止するために、PTFE製のストッパが付属しています。キュベット上部にストッパを取り付ける際は、強く押し込み過ぎないようにご留意ください。ストッパが抜けにくくなることがあります。

化学的耐性を強化するため、各キュベットの石英製部品は接着前に精密に研磨しています。これにより継ぎ目がより滑らかになっています。この方法により、キュベットは王水(aqua regia)などの腐食性溶液を、損傷することなく保持することができます。

Item #	Type	Volume	Width	Thickness	Path Length	Height	Opening Diameter^a	Assembly Process	Material	Wavelength Range
CV1Q035AE	Enhanced Chemical Resistance Micro	350 µL	12.5 ± 0.1 mm	3.5 ± 0.1 mm	1.00 ± 0.05 mm	52.0 +0.0 / -0.5 mm	2.6 mm	Monolithically Co-Fired^b	Synthetic Quartz Glass	190 nm - 2.5 µm
CV1Q035AE2		350 µL	12.4 ± 0.1 mm	3.5 ± 0.1 mm	1.00 ± 0.05 mm	48.0 ± 0.3 mm	4.7 mm
CV2Q07AE		700 µL	12.5 ± 0.1 mm	4.5 ± 0.1 mm	2.00 ± 0.05 mm	52.0 +0.0 / -0.5 mm	2.6 mm
CV2Q07AE2		700 µL	12.4 ± 0.1 mm	4.5 ± 0.1 mm	2.00 ± 0.05 mm	48.0 ± 0.3 mm	4.7 mm

この開口径は、テーパーの付いたネック部分の最も狭い部分を測定したものであり、キュベットにとっての最も小さな開口を表します。
これらのキュベットを構成する石英製部品は、加熱する前に精密研磨しています。高温に加熱した後、圧力を加えて部品を接合します。

+1 数量資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日

CV1Q035AE Customer Inspired! 350 µL、化学的耐性強化型マイクロキュベット、ストッパ付き、合成石英、開口径2.6 mm、光路長1 mm、2個入り

￥41,847

Today

CV1Q035AE2 Customer Inspired! 350 µL、化学的耐性強化型マイクロキュベット、ストッパ付き、合成石英、開口径4.7 mm、光路長1 mm、2個入り

￥48,323

3-5 weeks

CV2Q07AE Customer Inspired! 700 µL、化学的耐性強化型マイクロキュベット、ストッパ付き、合成石英、開口径2.6 mm、光路長2 mm、2個入り

￥41,847

Today

CV2Q07AE2 Customer Inspired! 700 µL、化学的耐性強化型マイクロキュベット、ストッパ付き、合成石英、開口径4.7 mm、光路長2 mm、2個入り

￥48,323

3-5 weeks

ホウケイ酸ガラスキュベット、ストッパ付き、2面研磨

ズーム

Borosilicate Glass Cuvette, Airtight Stopper

Click to Enlarge
ストッパが取り付けられたキュベット

Click for Details
各キュベットの図面は下の型番横の赤いアイコン( info icon

)からご覧ください。

化学的耐性を強化したキュベット
吸光分光法のための2面研磨
各キュベットにはPTFE製のストッパが付属
ホウケイ酸ガラス製(340 nm～2.5 µm)
容量：350 µL、700 µL
2個セットでご提供

こちらのホウケイ酸ガラスキュベットは、吸光分光法用に2面が研磨されており、残りの2面は扱いやすいように艶消しになっています。研磨面のクリーニングは、標準的な光学素子のクリーニング手順に従って行うことができます。研磨されているのが2面だけであるため、蛍光分光法には適しません。蛍光分光法では、光路に対して直交する方向から蛍光を計測するために、4面の研磨面を必要です。

化学的耐性を強化するため、各キュベットのホウケイ酸ガラス製部品は接着前に精密に研磨しています。これにより継ぎ目がより滑らかになっています。この方法により、キュベットは王水(aqua regia)などの腐食性溶液を、損傷することなく保持することができます。

Item #	Type	Volume	Width	Thickness	Path Length	Height	Opening Diameter^a	Assembly Process	Material	Wavelength Range
CV1G035AE	Enhanced Chemical Resistance Micro	350 µL	12.4 mm ± 0.1 mm	3.5 mm ± 0.1 mm	1.00 mm ± 0.05 mm	48.0 ± 0.3 mm	4.7 mm	Monolithically Co-Fired^b	Borosilicate Glass	340 nm - 2.5 µm
CV2G07AE	Enhanced Chemical Resistance Micro	700 µL	12.4 mm ± 0.1 mm	4.5 mm ± 0.1 mm	2.00 mm ± 0.05 mm	48.0 ± 0.3 mm	4.7 mm	Monolithically Co-Fired^b	Borosilicate Glass	340 nm - 2.5 µm

この開口径は、テーパーの付いたネック部分の最も狭い部分を測定したものであり、キュベットにとっての最も小さな開口を表します。
これらのキュベットを構成するホウケイ酸ガラス製部品は、加熱する前に精密研磨しています。高温に加熱した後、圧力を加えて部品を接合します。
