ベンチトップ型整理ラック
![](https://www.thorlabs.co.jp/Images/GuideImages/726_Toolcaddies_6.jpg)
- Great for Any Benchtop or Breadboard
- Breadboard-Mountable or Freestanding Tool Caddies
- Magnetic Storage Tray for Tools, Parts, and Accessories
MPT01
Magnetic Storage Tray
The BT17 Tool Caddy is designed to hold 1/2" posts for quick access to pre-mounted components.
(Ball drivers and squirt bottles are included; posts and mounts are not included.)
TC2
Balldriver Set
TC4
Breadboard Mounted Tool Caddy
(Breadboard Not Included)
Application Idea
![](../../images/loading-red.gif)
Please Wait
当社は、実験ツールを整理して見つけやすくするために設計したホルダ付きのボール(六角)ドライバーキットをご提供しています。BT17/Mは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポスト取付け部品を保持することもできます。MPT01は、小型のツール、パーツ、アクセサリなどを整理・保管するのに便利です。大型装備としては、多様なシェルフのオプション付き19インチラックシステムを使って幅広い実験装備やツールを整理することができます。19インチラックシステムは、当社のオプトメカニクスキットの保持用にもお使いいただけます。
ボールドライバの寸法
![Balldriver Diagram](https://www.thorlabs.co.jp/images/TabImages/Balldriver_Dimensions_D1.gif)
ボールドライバの概略図
各種ベンチトップ型整理ラック(TC3/M、BT17/M、TC4/Mなど)内のボールドライバの寸法は、下表をご覧ください。ボールドライバは、下表の型番をクリックすると単体でもお買い求めいただけます。当社ではベンチトップ型整理ラックには付属しない長いボールドライバ(5 mmまたは3/16インチ六角)もご用意しております。
Imperial Balldrivers | ||||
---|---|---|---|---|
Item # | Hex Size | Drive Shaft Length (S) | Handle Length (H) | Total Length |
BD-050 | 0.050" | 3.17" | 1.50" | 4.67" |
BD-1/16 | 1/16" | 3.30" | 1.50" | 4.80" |
BD-5/64 | 5/64" | 3.60" | 1.78" | 5.38" |
BD-3/32 | 3/32" | 3.47" | 1.89" | 5.36" |
BD-7/64 | 7/64" | 2.95" | 2.15" | 5.10" |
BD-1/8 | 1/8" | 3.12" | 2.17" | 5.29" |
BD-9/64 | 9/64" | 3.27" | 2.84" | 6.11" |
BD-5/32 | 5/32" | 3.55" | 2.85" | 6.40" |
BD-3/16 | 3/16" | 3.67" | 3.49" | 7.13" |
BD-3/16L | 3/16" | 7.86" | 3.49" | 11.35" |
Metric Balldrivers | ||||
---|---|---|---|---|
Item # | Hex Size | Drive Shaft Length (S) | Handle Length (H) | Total Length |
BD-1.3M | 1.3 mm | 79.9 mm | 37.6 mm | 117.5 mm |
BD-1.5M | 1.5 mm | 85.7 mm | 38.0 mm | 123.7 mm |
BD-2M | 2.0 mm | 87.8 mm | 48.0 mm | 135.8 mm |
BD-2.5M | 2.5 mm | 98.3 mm | 48.0 mm | 146.3 mm |
BD-3M | 3.0 mm | 81.2 mm | 55.2 mm | 136.4 mm |
BD-4M | 4.0 mm | 94.3 mm | 71.0 mm | 165.3 mm |
BD-5M | 5.0 mm | 108.3 mm | 86.9 mm | 195.2 mm |
BD-5ML | 5.0 mm | 196.6 mm | 88.0 mm | 284.6 mm |
![Hex Key Diagram](https://www.thorlabs.co.jp/images/TabImages/Hex_Key_Dimensions_D3.gif)
非磁性の六角レンチの図
![Hex Key Diagram](https://www.thorlabs.co.jp/images/TabImages/Hex_Key_Dimensions_D2.gif)
標準ならびに色付き六角レンチの図
六角レンチの寸法
六角レンチは様々な種類をご用意しております。標準の六角レンチはベンチトップ型整理ラック(TC3/M、BT17/M、TC4/Mなど)のほか、六角レンチキット(HK2A98、HK2B88)やセット(HK050、564HK)に入っています。チタンと非磁性の六角レンチは単体で販売しております。当社では、六角レンチサイズが簡単に分かる色付きの熱収縮チューブがついた六角レンチのセットもご用意しております。これらの種類の六角レンチの寸法は下記の通り若干異なります。一部は下表の型番をクリックすると単体でもお買い求めいただけます。
Standard Imperial Hex Keys | |||
---|---|---|---|
Item # | Hex Size | Length (L) | Width (W) |
- | 0.028" | 1.26" | 0.24" |
- | 0.035" | 1.27" | 0.38" |
HK050a | 0.050" | 1.70" | 0.58" |
- | 1/16" | 1.82" | 0.63" |
564HKa | 5/64" | 1.98" | 0.69" |
- | 3/32" | 2.08" | 0.77" |
- | 7/64" | 2.26" | 0.82" |
- | 1/8" | 2.40" | 0.87" |
- | 9/64" | 2.52" | 0.93" |
- | 5/32" | 2.68" | 1.00" |
- | 3/16" | 2.93" | 1.13" |
Non-Magnetic Imperial Hex Keysa | |||
---|---|---|---|
Item # | Hex Size | Length (L) | Width (W) |
HK050NM | 0.050" | 1 7/8" | 5/8" |
HK116NM | 1/16" | 2" | 3/4" |
HK564NM | 5/64" | 2 1/16" | 13/16" |
HK332NM | 3/32" | 2 1/4" | 7/8" |
HK764NM | 7/64" | 2 3/8" | 1 15/16" |
HK18NM | 1/8" | 2 9/16" | 1 1/16" |
HK964NM | 9/64" | 2 3/4" | 1 3/16" |
HK532NM | 5/32" | 3" | 1 5/16" |
HK316NM | 3/16" | 3 5/16" | 1 1/2" |
Imperial Color-Coded Hex Key Set, Item # CCHK | ||
---|---|---|
Hex Size | Length (L) | Width (W) |
0.028" | 1.30" | 0.26" |
0.035" | 1.25" | 0.40" |
0.050" | 1.69" | 0.58" |
1/16" | 1.85" | 0.62" |
5/64" | 2.01" | 0.68" |
3/32" | 2.12" | 0.75" |
7/64" | 2.26" | 0.81" |
1/8" | 2.39" | 0.88" |
9/64" | 2.54" | 0.92" |
5/32" | 2.69" | 1.00" |
3/16" | 2.94" | 1.11" |
Standard Metric Hex Keys | |||||
---|---|---|---|---|---|
Item # | Hex Size | Length (L) | Width (W) | ||
- | 0.7 mm | 32.4 mm | 6.2 mm | ||
- | 0.9 mm | 32.8 mm | 9.6 mm | ||
- | 1.3 mm | 43.8 mm | 14.4 mm | ||
- | 1.5 mm | 45.8 mm | 14.9 mm | ||
- | 2.0 mm | 51.2 mm | 18.0 mm | ||
- | 2.5 mm | 56.8 mm | 20.0 mm | ||
- | 3.0 mm | 65.1 mm | 21.6 mm | ||
- | 4.0 mm | 72.6 mm | 25.6 mm | ||
- | 5.0 mm | 82.0 mm | 32.2 mm |
Non-Magnetic Metric Hex Keysa | |||||
---|---|---|---|---|---|
Item # | Hex Size | Length (L) | Width (W) | ||
HKM15NM | 1.5 mm | 1 15/16" | 5/8" | ||
HKM20NM | 2.0 mm | 2 1/16" | 3/4" | ||
HKM25NM | 2.5 mm | 2 3/16" | 1 3/16" | ||
HKM30NM | 3.0 mm | 2 3/8" | 1 15/16" | ||
HKM40NM | 4.0 mm | 2 1/2" | 1 1/16" | ||
HKM50NM | 5.0 mm | 2 3/4" | 1 1/4" |
Metric Color-Coded Hex Key Set, Item # CCHK/M | ||||
---|---|---|---|---|
Hex Size | Length (L) | Width (W) | ||
0.7 mm | 32.2 mm | 6.7 mm | ||
0.9 mm | 32.2 mm | 9.8 mm | ||
1.3 mm | 43.2 mm | 14.9 mm | ||
1.5 mm | 45.6 mm | 14.9 mm | ||
2.0 mm | 50.1 mm | 17.3 mm | ||
2.5 mm | 57.0 mm | 19.9 mm | ||
3.0 mm | 64.0 mm | 22.1 mm | ||
4.0 mm | 73.3 mm | 25.9 mm | ||
5.0 mm | 85.2 mm | 34.6 mm |

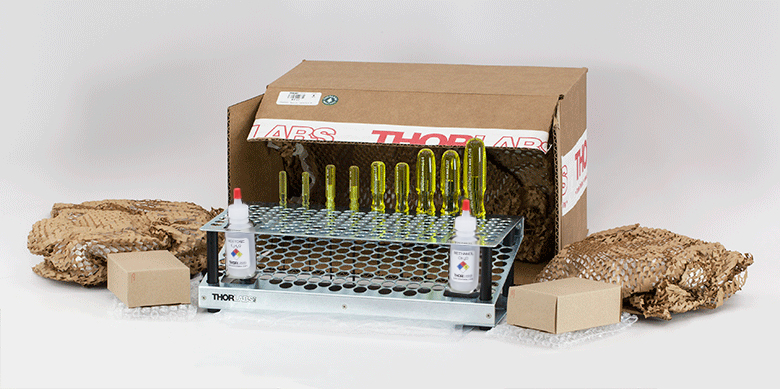

![BT17 SmartPack Packaging](https://www.thorlabs.co.jp/images/TabImages/SmartPack_Benchtop_Balldriver_Organizer_A1-300.jpg)
Click to Enlarge
BT17 Packaging
![Smart Pack](https://www.thorlabs.co.jp/images/TabImages/SmartPackLogo_A1.jpg)
Smart Pack Goals
- Reduce Weight of Packaging
- Increase Usage of Recyclable Materials
- Improve Packing Integrity
- Decrease Shipping Costs
Thorlabs' Smart Pack Initiative is aimed at minimizing waste while providing adequate protection for our products. By eliminating any unnecessary packaging, implementing design changes, and utilizing eco-friendly materials, this initiative seeks to reduce the environmental impact of our product packaging.
The updated BT17 and BT17/M packaging primarily consists of recycled paper and cardboard and weighs 41.27% less than the original packaging. This weight change results in a reduction in travel-based CO2 emissions of 107.78 kg per year for the BT17 and 129.34 kg per year for the BT17/M, based on typical product sales.
As we move through our product line, we will indicate re-engineered, eco-friendly packaging with our Smart Pack logo, which can be seen above.
Posted Comments: | |
Christian Goerke
 (posted 2023-02-02 12:52:43.537) Please also offer tool caddies without the tools. jdelia
 (posted 2023-02-06 08:29:45.0) Thank you for contacting Thorlabs, and for providing this valuable feedback. While we do not offer the caddies separately as of now, I can certainly pass along your request to our design engineers through our internal suggestion forum. I have also reached out to you directly to discuss purchasing separate caddies as a component. sremington
 (posted 2017-03-01 11:05:37.62) Hi,
The organizers are a great idea. HOWEVER, a lot of us lab rats already have our tools, but need organizers. It would be a huge benefit if you would sell the organizers separately. I especially would be interested in seeing something very similar to your TC4 BUT have two sets of generic holes that would fit either imperial or metric balldrivers. Two sets because I use both imperial and metric balldrivers on a daily basis! jlow
 (posted 2017-03-02 11:42:35.0) Response from Jeremy at Thorlabs: Thank you very much for the suggestions. We will look into providing the organizers separately. thomas.harty
 (posted 2016-09-23 13:22:57.727) Is it possible to buy a TC4/M without the hex keys/ball drivers? We already have nicer ball drivers we prefer to use, but I would like to buy the caddy. jlow
 (posted 2016-09-23 01:46:00.0) Response from Jeremy at Thorlabs: Yes we can supply the caddy. apcolom
 (posted 2016-03-10 17:01:29.79) I would like to be able to buy just the caddy of the TC2 balldriver set.
I had ordered some comfort-grip balldrivers from another vendor, and now I would like more of the same great TC2-caddies to put them in! besembeson
 (posted 2016-03-11 10:59:46.0) Response from Bweh at Thorlabs USA. We can provide this to you. I will contact you please. |
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
TC3/M Metric Kit Contents | |
---|---|
Balldrivers | Hex Keys |
- | 0.7 mm |
- | 0.9 mm |
- | 1.3 mm |
1.5 mm (BD-1.5M) | 1.5 mm |
2 mm (BD-2M) | 2 mm |
2.5 mm (BD-2.5M) | 2.5 mm |
3 mm (BD-3M) | 3 mm |
4 mm (BD-4M) | 4 mm |
5 mm (BD-5M) | 5 mm |
TC2 Imperial Kit Contents | |
---|---|
Balldrivers | Hex Keys |
- | 0.028" |
- | 0.035" |
0.050" (BD-050) | 0.050" (HK050) |
1/16" (BD-1/16) | 1/16" |
5/64" (BD-5/64) | 5/64" (564HK) |
3/32" (BD-3/32) | 3/32" |
7/64" (BD-7/64) | 7/64" |
1/8" (BD-1/8) | 1/8" |
9/64" (BD-9/64) | 9/64" |
5/32" (BD-5/32) | 5/32" |
3/16" (BD-3/16) | 3/16" |
- 整理をサポート
- ミリ規格とインチ規格をご用意
- 便利なスタンド付き
このボール(六角)ドライバーキットにはミリ規格とインチ規格があり、もっとも一般的に使われる幅広いボールドライバと六角レンチを便利なスタンドに収納しています。スタンドには精密機械加工が施されていて、各ボールドライバと六角レンチの位置をラベルで表示しています。ベース(IB3)の幅は広いので、研究室のあらゆる場所に安定して置くことができます。付属のボールドライバならびに六角レンチの長さについては上の「ツールの寸法」タブからご覧ください。
インチ規格のボールドライバには黄色のハンドルが、一方、ミリ規格のボールドライバには赤色のハンドルが付いています。すべてのボールドライバには高強度の鋼合金ブレードが付いています。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
BT17/M Metric Organizer Contents |
---|
Balldrivers |
1.5 mm (BD-1.5M) |
2 mm (BD-2M) |
2.5 mm (BD-2.5M) |
3 mm (BD-3M) |
4 mm (BD-4M) |
5 mm (BD-5M) |
BT17 Imperial Organizer Contents |
---|
Balldrivers |
0.050" (BD-050) |
1/16" (BD-1/16) |
5/64" (BD-5/64) |
3/32" (BD-3/32) |
7/64" (BD-7/64) |
1/8" (BD-1/8) |
9/64" (BD-9/64) |
5/32" (BD-5/32) |
3/16" (BD-3/16) |
- 卓上型の多目的整理ラック
- ボール(六角)ドライバ1セットが付属
- ミリ規格ならびにインチ規格でご用意
- クリーニング用備品とスポイトボトルが付属(溶剤は含まれません)
- ポスト取付け部品の保管と保護
この卓上型整理ラックを使って光学テーブル上に一時的な保管場所を設けることで、マウント付き光学素子を保護し、作業時間が短縮できます。また整理ラックには、ボールドライバとアセトンとメタノールのラベルがついた耐酸性のスポイトボトルが付属しています(溶剤は含まれません)。付属のボールドライバの長さについては上の「ツールの寸法」タブからご覧ください。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
TC4/M Metric Caddy Contents | |
---|---|
Balldrivers | Hex Keys |
1.5 mm (BD-1.5M) | 1.5 mm |
2 mm (BD-2M) | 2 mm |
2.5 mm (BD-2.5M) | 2.5 mm |
3 mm (BD-3M) | 3 mm |
4 mm (BD-4M) | 4 mm |
5 mm (BD-5M) | 5 mm |
TC4 Imperial Caddy Contents | |
---|---|
Balldrivers | Hex Keys |
0.050" (BD-050) | 0.050" (HK050) |
1/16" (BD-1/16) | 1/16" |
5/64" (BD-5/64) | 5/64" (564HK) |
3/32" (BD-3/32) | 3/32" |
7/64" (BD-7/64) | 7/64" |
1/8" (BD-1/8) | 1/8" |
9/64" (BD-9/64) | 9/64" |
5/32" (BD-5/32) | 5/32" |
3/16" (BD-3/16) | 3/16" |
- 光学テーブルにボルトで直接固定可能な整理ラック
- ボール(六角)ドライバならびに六角レンチ一式が付属
- ミリ規格ならびにインチ規格でご用意
ツールキャディTC4/Mは、光学テーブルに直接ボルトで固定できる便利なボールドライバーキット用の整理ラックです。右表のサイズのボールドライバや六角レンチが付属します。インチ規格のボールドライバには黄色のハンドルが、一方、ミリ規格のボールドライバには赤色のハンドルが付いています。すべてのボールドライバには高強度の鋼合金ブレードが付いています。付属のボールドライバならびに六角レンチの長さについては上の「ツールの寸法」タブからご覧ください。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![19 Inch Rack Shelf](https://www.thorlabs.co.jp/images/tabImages/19_Inch_Rack_Shelf_A1-195.jpg)
- 19インチラックシステム
- 中心間隔38 mm、Ø13 mmの穴
- スチール製

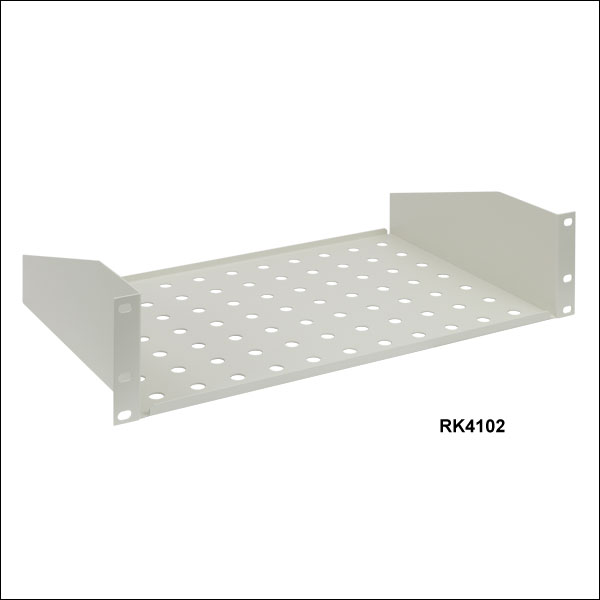

RK4102は、当社製の19インチラックシステム用のスチール製棚です。TRシリーズポスト に取り付けられたコンポーネントの保管に適した穴間隔になっています(右の画像参照)。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![MPT01 Application](https://www.thorlabs.co.jp/images/TabImages/Magnetic_Tool_Tray_A1-150.jpg)
MPT01は小さいツールやデバイスを保持するするのに適したサイズです。
![MPT01 Rear](https://www.thorlabs.co.jp/images/TabImages/Magnetic_Tool_Tray_Rear_A2-150.jpg)
MPT01の背面。ゴムで覆われたØ82.5 mmの磁石が付いています。
- 直径152.0 mm、深さ31.0 mmのトレイ、プラスチック製ピボット型カウル付き
- 中身は磁力で保持
- 耐久性の高いステンレススチール製
- 磁石を覆うゴム製のカバーが取付け面を保護
こちらのマグネットトレイは、キャップスクリュほか締め具など小さなツールの保管に適しています。Ø152.0 mm、深さ31.0 mmのトレイの外側にØ82.5 mmのの磁石が付いています。 この磁石があることによって、トレイ自体を鉄製の表面(光学テーブルやブレッドボードなど)上に保持するのと同時に、トレイ内の磁性部品も内側に固定することができます。磁石を覆うゴム製のカバーにより、鉄製の取付け表面に損傷を与えません。
右の写真のように垂直面にトレイを取り付けた場合、プラスチック製のカウルが非磁性部品や磁石から外れた部品を保持します。カウルはピボット型ですが、上端と下端では不要に動かないように位置を固定できます。
垂直面に取り付けた時の最大荷重は、トレイが磁石で付いている表面と、磁石と負荷のかかる点の位置関係に依存します。 トレイがテーブルフレームにしっかり付いていて、負荷がトレイの中央にかかっている場合の推奨最大荷重は1 kgです。 プラスチック製カウルの推奨最大荷重は0.5 kgです。
