キネマティックマウントおよびジンバルマウント、SM1ネジ付き
![](https://www.thorlabs.co.jp/Images/GuideImages/4111_Mirror_Mounts_8.jpg)
- SM1 (1.035"-40) Threading
- Mount SM1 Lens Tubes
- Mount 1" Circular, Elliptical, or Parabolic Optics
Back
Front
KCB1C
30 mm Cage Right-Angle Kinematic Mirror Mount with Smooth Cage Rod Bores
K5X1
5-Axis Kinematic Optic Mount

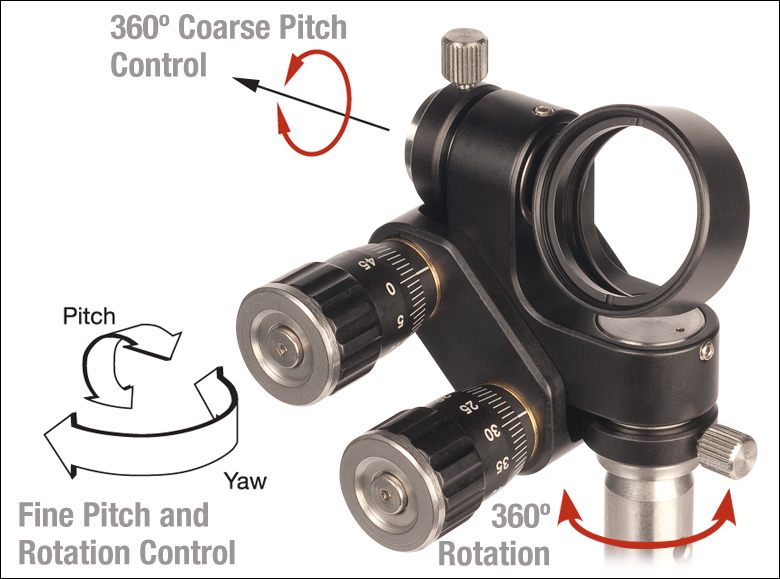

GMB1
Full Gimbal Mirror Mount for Ø1" Optics
KS1T
Ø1" Kinematic Mount for Optics up to 0.14" (3.5 mm) Thick, 3 Adjusters
K6XS
6-Axis Kinematic Optic Mount
KS1RS
Ø1" Kinematic Rotation Mount
![](../../images/loading-red.gif)
Please Wait
特長
- 精密位置決め用微調整アクチュエータ
- SM1ネジ付きキネマティックマウントおよびジンバル式マウントが利用可能
- Ø25 mm~Ø25.4 mm(Ø1インチ)の円形、楕円形、放物面(パラボリック)光学素子を取り付け
- レンズチューブ、アイリス、アダプタのようなSMネジ付部品と接続
SM1ネジ付きマウントによってさまざまな光学部品を光学系に組み込むことができます。 これらのキネマティックマウントやジンバル式マウントはSM1ネジ付きレンズチューブ、 アイリス、およびアダプタが利用可能なので、さまざまな光学系の構築が柔軟に組み立てられます。また、これらのマウント(ケージアセンブリ用マウントKC45D1を除いて)にはポスト取付け用にタップ穴もしくはザグリ穴がついています(詳細は下記参照)。
キネマティックマウントは、あおり調整(ピッチ&ヨー)の精密な角度調整が可能です。ジンバル式マウントは、角度的、位置的なクロストークがない回転運動が可能です。KS1RSおよびK6XSは、360°の連続回転調整と±4°のキネマティックあおり調整(チップ&チルト)が可能で、K5X1はあおり調整(チップ&チルト)とXYZ移動が可能です。マウントKC1T/M、KCB1/M、KCB1C/M、KCB1E/M、KCB1EC/M、KCB1P/MおよびKC45D1は、SM1ネジだけでなく30 mmケージシステムにも対応しています。
こちらは当社のSM1対応キネマティックマウントのページです。ご利用可能なキネマティックマウント全ラインナップは、当社のキネマティックマウントおよびミラーマウントのページをご覧ください。
SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems | |||
---|---|---|---|
External Thread, 0.535"-40.0 UNS-2A | Internal Thread, 0.535"-40.0 UNS-2B | ||
Max Major Diameter | 0.5340" | Min Major Diameter | 0.5350" |
Min Major Diameter | 0.5289" | Min Pitch Diameter | 0.5188" |
Max Pitch Diameter | 0.5178" | Max Pitch Diameter | 0.5230" |
Min Pitch Diameter | 0.5146" | Min Minor Diameter (and 83.3% of Thread) | 0.508" |
Max Minor Diameter | 0.5069" | Max Minor Diameter (and 64.9% of Thread) | 0.514" |
RMS Threading: Objective, Scan, and Tube Lenses | |||
---|---|---|---|
External Thread, 0.800"-36.0 UNS-2A | Internal Thread, 0.800"-36.0 UNS-2B | ||
Max Major Diameter | 0.7989" | Min Major Diameter | 0.8000" |
Min Major Diameter | 0.7934" | Min Pitch Diameter | 0.7820" |
Max Pitch Diameter | 0.7809" | Max Pitch Diameter | 0.7866" |
Min Pitch Diameter | 0.7774" | Min Minor Diameter (and 83.3% of Thread) | 0.770" |
Max Minor Diameter | 0.7688" | Max Minor Diameter (and 64.9% of Thread) | 0.777" |
C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras | |||
---|---|---|---|
External Thread, 1.000"-32.0 UN-2A | Internal Thread, 1.000"-32.0 UN-2B | ||
Max Major Diameter | 0.9989" | Min Major Diameter | 1.0000" |
Min Major Diameter | 0.9929" | Min Pitch Diameter | 0.9797" |
Max Pitch Diameter | 0.9786" | Max Pitch Diameter | 0.9846" |
Min Pitch Diameter | 0.9748" | Min Minor Diameter (and 83.3% of Thread) | 0.966" |
Max Minor Diameter | 0.9651" | Max Minor Diameter (and 64.9% of Thread) | 0.974" |
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems | |||
---|---|---|---|
External Thread, 1.035"-40.0 UNS-2A | Internal Thread, 1.035"-40.0 UNS-2B | ||
Max Major Diameter | 1.0339" | Min Major Diameter | 1.0350" |
Min Major Diameter | 1.0288" | Min Pitch Diameter | 1.0188" |
Max Pitch Diameter | 1.0177" | Max Pitch Diameter | 1.0234" |
Min Pitch Diameter | 1.0142" | Min Minor Diameter (and 83.3% of Thread) | 1.008" |
Max Minor Diameter | 1.0068" | Max Minor Diameter (and 64.9% of Thread) | 1.014" |
SM30 Threading: Ø30 mm Lens Tubes | |||
---|---|---|---|
External Thread, M30.5 x 0.5 – 6H/6g | Internal Thread, M30.5 x 0.5 – 6H/6g | ||
Max Major Diameter | 30.480 mm | Min Major Diameter | 30.500 mm |
Min Major Diameter | 30.371 mm | Min Pitch Diameter | 30.175 mm |
Max Pitch Diameter | 30.155 mm | Max Pitch Diameter | 30.302 mm |
Min Pitch Diameter | 30.059 mm | Min Minor Diameter (and 83.3% of Thread) | 29.959 mm |
Max Minor Diameter | 29.938 mm | Max Minor Diameter (and 64.9% of Thread) | 30.094 mm |
SM1.5 Threading: Ø1.5" Lens Tubes | |||
---|---|---|---|
External Thread, 1.535"-40 UNS-2A | Internal Thread, 1.535"-40 UNS-2B | ||
Max Major Diameter | 1.5339" | Min Major Diameter | 1.535" |
Min Major Diameter | 1.5288" | Min Pitch Diameter | 1.5188" |
Max Pitch Diameter | 1.5177" | Max Pitch Diameter | 1.5236" |
Min Pitch Diameter | 1.5140" | Min Minor Diameter (and 83.3% of Thread) | 1.508" |
Max Minor Diameter | 1.5068" | Max Minor Diameter (and 64.9% of Thread) | 1.514" |
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems | |||
---|---|---|---|
External Thread, 2.035"-40.0 UNS-2A | Internal Thread, 2.035"-40.0 UNS-2B | ||
Max Major Diameter | 2.0338" | Min Major Diameter | 2.0350" |
Min Major Diameter | 2.0287" | Min Pitch Diameter | 2.0188" |
Max Pitch Diameter | 2.0176" | Max Pitch Diameter | 2.0239" |
Min Pitch Diameter | 2.0137" | Min Minor Diameter (and 83.3% of Thread) | 2.008" |
Max Minor Diameter | 2.0067" | Max Minor Diameter (and 64.9% of Thread) | 2.014" |
SM3 Threading: Ø3" Lens Tubes | |||
---|---|---|---|
External Thread, 3.035"-40.0 UNS-2A | Internal Thread, 3.035"-40.0 UNS-2B | ||
Max Major Diameter | 3.0337" | Min Major Diameter | 3.0350" |
Min Major Diameter | 3.0286" | Min Pitch Diameter | 3.0188" |
Max Pitch Diameter | 3.0175" | Max Pitch Diameter | 3.0242" |
Min Pitch Diameter | 3.0133" | Min Minor Diameter (and 83.3% of Thread) | 3.008" |
Max Minor Diameter | 3.0066" | Max Minor Diameter (and 64.9% of Thread) | 3.014" |
SM4 Threading: Ø4" Lens Tubes | |||
---|---|---|---|
External Thread, 4.035"-40 UNS-2A | Internal Thread, 4.035"-40.0 UNS-2B | ||
Max Major Diameter | 4.0337" | Min Major Diameter | 4.0350" |
Min Major Diameter | 4.0286" | Min Pitch Diameter | 4.0188" |
Max Pitch Diameter | 4.0175" | Max Pitch Diameter | 4.0245" |
Min Pitch Diameter | 4.0131" | Min Minor Diameter (and 83.3% of Thread) | 4.008" |
Max Minor Diameter | 4.0066" | Max Minor Diameter (and 64.9% of Thread) | 4.014" |
Posted Comments: | |
No Comments Posted |
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- 厚さ3.5 mmまでのØ25.0 mm~Ø25.4 mm(Ø1インチ)光学素子用SM1ネジ付きマウント
- 光学素子は固定リングで保持
- 角度範囲: ±4°
- 分解能: 1/4"-80精密アジャスタ2つで8 mrad(0.5°) / 回転
- 3つのM4ザグリ貫通穴によって左手、右手、あるいは上向きに設置可能
- 取り外し可能なノブまたはアジャスターネジ内の六角ソケットを利用して調整可能
- SM1ネジによってØ25 mm~Ø25.4 mm(Ø1インチ)レンズチューブに対応
SM1ネジ付きミラーマウントKM100Tは、厚さ3.5 mmまでのØ25.0 mm~Ø25.4 mm(Ø1インチ)光学素子用です。光学素子は、スパナレンチSPW602を使って取付け可能な2つのSM1ネジ付き固定リングSM1RR(付属しています)で取付け穴に固定されます。このマウントは当社のØ25 mm~Ø25.4 mm(Ø1インチ)レンズチューブのようなSM1ネジ付き部品にも対応します。
汎用ミラーマウントKM100Tは、M4ザグリ貫通穴によってØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付けられます。 また、ポストは左手、右手、あるいは上方向に取り付けられます(右の写真参照)。このマウントのノブは取外しが可能で、取り外すことにより六角穴付きのアジャスタが露出します。 KM100Tにはあおり調整(チップ&チルト)用に1/4"-80アジャスタが2個付いています。ご希望の位置を決めた後、アジャスタの固定用に、オプションのアクセサリである青銅製止めナットLN2580もご用意しています。
薄型キネマティックマウントは、 上図のようにAD11Fなどのアダプタを用いてファイバーコリメータを取り付ける用途にも適しています。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- SM1内ネジがØ25.0 mm~Ø25.4 mm(Ø1インチ)レンズチューブに対応
- 付属の固定リングで厚さ3.5 mm以下のØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を取り付け
- 2つのM4ザグリ穴(貫通穴)により右手または左手どちらの方向にも設置可能
- ±4°の角度範囲
- 3つの固定可能な1/4"-80 精密アジャスタにより1回転あたりの移動は8 mrad(0.5°)
- 取り外し可能なノブまたはアジャスターネジ内の六角ソケットを利用して調整可能
ミラーマウントKS1Tは、固定リングにより低応力で薄型の光学部品を取り付けます。光学素子は付属する2つのSM1ネジ付き固定リングSM1RRで取付け穴に固定されます。取り付けにはスパナレンチSPW606がご使用いただけます。このネジ機構によりØ25.0 mm~Ø25.4 mm(Ø1インチ)レンズチューブにも対応可能です。 こちらのマウントは上記の2つのアジャスタ付きミラーマウントよりも背面プレートが厚いため、安定性が増しています。マウント質量の増加に加え、剛性の強化されたバネと全ての接触点に硬化インサートが使用されているので、全体的な性能も向上しています。
KS1TはM4ザグリ穴からØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取り付け可能です。また、右手、左手どちらの方向にも設置できます。取り外し可能なノブまたはアジャスターネジ内の六角ソケット(2.0 mm六角レンチが必要)を利用してアジャスタを調整することが可能です。KS1Tには、1/4"-80 TPIの固定可能なアジャスタが3つ付いており、ミラーマウントの前面プレートを移動させることにより、±4°のあおり調整が可能です。対称な調整幅(つまり±4°)を得るためには、前面と背面プレートの間の間隔を3.05 mmとする必要があります。3つのアジャスタ全てを動かすと、Z方向に最大6.4 mmの移動が可能です。

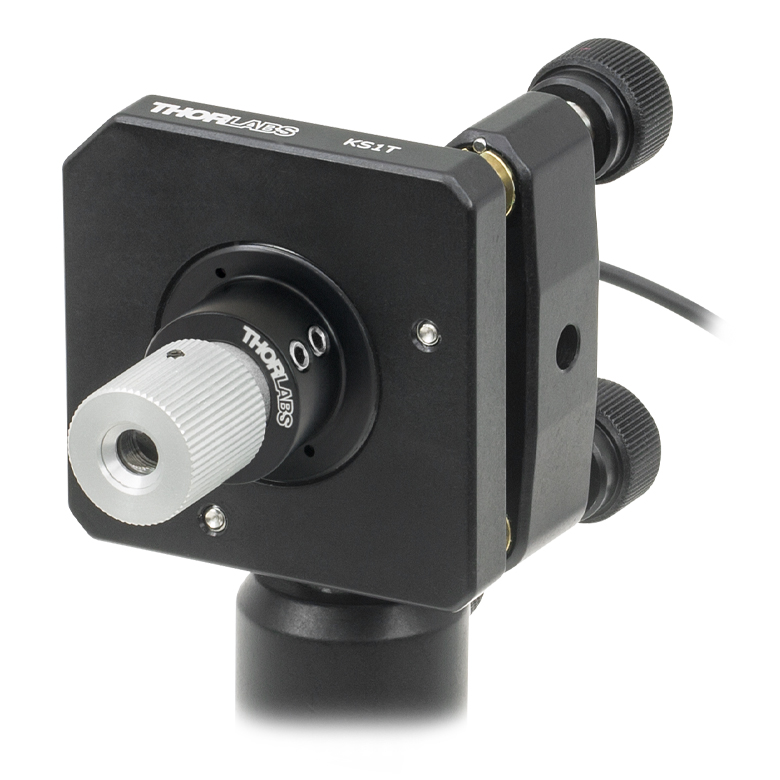

右上の写真のように、内ネジを使用して外ネジ付きアダプタを取り付け、半導体レーザーモジュールやファイバーコリメータなど様々な部品を取り付けることができます。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- 1つのマウントにキネマティック角度調整と回転調整を一体化
- 脱着式ノブと真鍮製ブッシュ付きでスムーズな調整が可能な3つの1/4"-80ステンレス製アジャスタ(ロック可能)
- 6個所のM4ザグリ穴で、右手系、左手系のどちらの構成も可能
- 回転目盛は2°ずつ360°に刻印
- 固定ネジ付きSM1回転リング
KS1RSは、Ø25 mm~Ø25.4 mm(Ø1インチ)の光学素子の回転や角度位置の調整を必要とする用途のために設計されました。このマウントは直線偏光子や波長板のような偏光光学素子に適しています。さらに、焦点面でのライン角を調整する必要がある場合、KS1RSへ当社の円形のØ25.4 mm(Ø1インチ)シリンドリカルレンズを取り付けることもできます。固定リングSM1RRが付属したKS1RSは、厚さ11.9 mm以内のØ25.4 mm(Ø1インチ)光学素子を取り付けることができるSM1ネジ切り穴があります。また、SM1レンズチューブをねじ込むとさらに厚い光学素子を取付け可能です。
当社のキネマティック回転マウントは当社の精密キネマティックミラーマウントと手動回転マウントの機能を組み合わせ、360°の連続回転調整と±4°のあおり調整(チップ&チルト)を行います。よってこちらのマウントは、偏光光学素子やシリンドリカルレンズなど回転非対称性の光学素子の保持に適しています。
マウントの回転位置は、固定ネジで固定できます。固定ネジは、2 mmの六角レンチで締められます。真鍮製ブッシュが付いた3個の1/4"-80親ネジによりスムーズなキネマティック調整が可能です。各アジャスタは2 mm六角レンチを使用する固定ネジでロックできます。
なお、このマウントは、Ø25 mm~Ø25.4 mm(Ø1インチ)の光学素子保持用に設計されており、回転リングを組込むための機構は、Ø50 mm~Ø50.8 mm(Ø2インチ)ミラーマウントKS2と同じ機構を採用しています。
さらに高い調整分解能を制御をお求めの場合には、1/4"-80アジャスタを差動アジャスタDAS110またはDM22に交換することで得られます。
またこのマウントは、Ø25.4 mmの光学素子に対して最適設計されています。Ø25 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- 5軸調整、5軸ともロック可能
- あおり調整(ピッチ/ヨー):±4°、8 mrad/rev
- XY移動:±1.0 mm、254 µm/rev
- Z移動a:±3.2 mm、318 µm/rev
- SM1ネジ付き内孔に厚さ9.5 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を取り付け可能
- ポスト取付用M4ザグリ穴が2つ

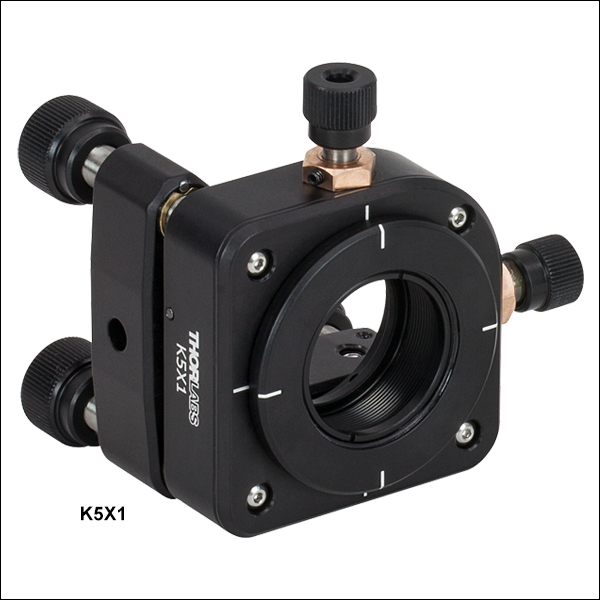

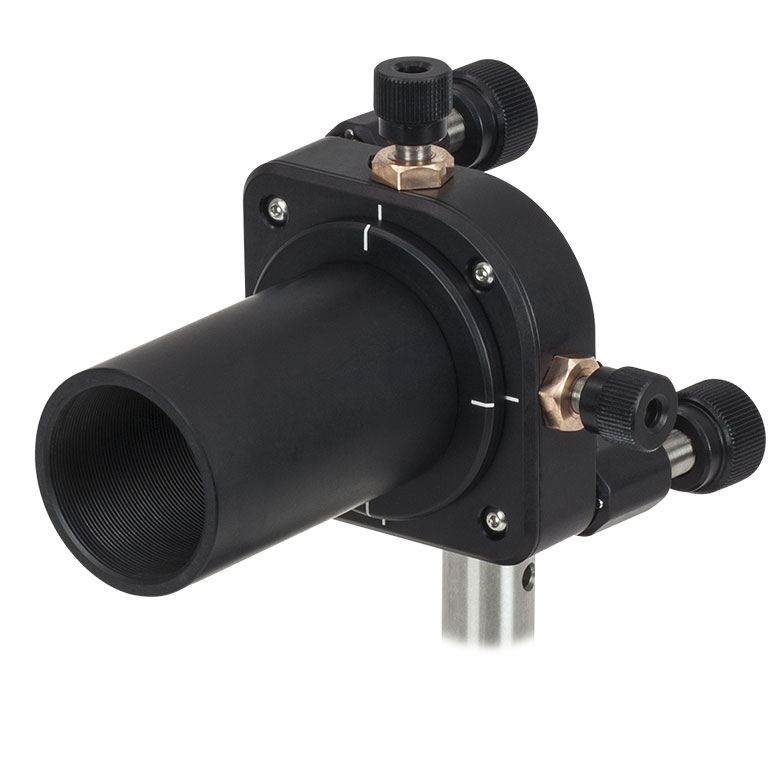

5軸キネマティックマウントK5X1は、5軸(ピッチ、ヨー、XYZ方向)に調整可能な光学素子マウントです。各軸に付いているロック用ネジが安定性を高めます。この光学素子取付セルはSM1内ネジ付きで、マウント付きのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子が取り付け可能です。 さらに、付属の固定リングSM1RRを使用すれば、厚さ9.5 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)のマウント無し光学素子も取り付けることができます。固定リングはスパナレンチSPW602またはSPW606(いずれも別売り)で締め付けることができます。 マウントには垂直ならびに水平方向に目盛が刻印されており、セルに取り付ける際のアライメントに使用できます。ポスト取付用のM4ザグリ穴は、キネマティックマウントK5X1を右手用または左手用どちらの構成でも配置できるよう直交的な位置に2つあります。
キネマティックマウントの5軸を調整するには、2 mm六角レンチまたはボール(六角)ドライバ(付属しておりません)がお使いいただけます。ピッチ、ヨーおよびZ軸調整用の取外し可能なノブが付いた3つの1/4"-80アジャスターネジは、2 mm六角レンチでロックできます。 XY軸は2つの3/16"-100アジャスターネジで調整します。これらは付属の0.035インチ六角レンチでロックが可能です。 マウントK5X1でさらに高い調整分解能が必要の場合には、3つの1/4"-80アジャスターネジを差動アジャスタDAS110またはDM22に交換するもできます。
当社の5軸マウントについては、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用、Ø50 mm~Ø50.8 mm(Ø2インチ)光学素子用も含め、こちらの製品紹介ページをご覧ください。
- Z軸方向に移動させるときは、あおり調整(チップ/チルト)用の3つのアジャスターネジを、すべて同じ方向に均等に回します。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
6軸キネマティックマウントK6XSの使用方法
- 6つの調整軸(固定ネジ付き)
- キネマティックなあおり調整(ピッチ&ヨー): ±4° @5 mrad/rev
- X および Y 方向: ±2 mm @254 µm/rev
- Z軸: ±0.13" (±3.2 mm)@318 µm/reva
- 360°の連続回転制御(1°毎の目盛付き)
- 独立したX、Yおよび回転調整
- 厚さ14 mmまでの Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用SM1ネジ付き内孔
- ポスト取付け用の6つのM4ザグリ穴
6軸キネマティックマウントK6XSは、高精度の汎用位置決めシステムとして設計されています。 この光学セルは6軸方向に移動可能で、各軸には安定性を高めるため固定ネジが付いています。 Ø25 mm~Ø25.4 mm(Ø1インチ)レンズチューブ、もしくは厚さ14 mmまでのØ25 mm~Ø25.4 mm(Ø1インチ)光学素子を付属の固定リングSM1RRを使って取り付けられるようSM1ネジが付いています。固定リングは、別売りのスパナレンチSPW602またはSPW606を使用して締め付けることができます。 回転リングには、K6A1/M(別売り)が取り付けられるよう、#4-40タップ穴が付いています。
温度変動2°Cの典型的な環境条件下における48時間の試験では、K6XSのドリフトは15 µradを下回りました。 X軸およびY軸方向では、全域にわたって、移動の際のクロストークは±10 µmを下回ります。より高い分解能での調整が必要な場合には、あおり調整(チップ/チルト)用の3つの1/4"-80アジャスタを差動アジャスタDAS110に交換することができます。
Ø12 mm~12.7 mm(Ø1/2インチ)とØ50 mm~Ø50.8 mm(Ø2インチ)光学素子用モデルを含め、当社の6軸キネマティックマウントの詳細については製品ページをご覧ください。
*このマウントは、Ø25.4 mmの光学素子に対して最適設計されています。Ø25.0 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![](https://www.thorlabs.co.jp/images/TabImages/Kinematic_Mount_A15-150.jpg)
Click to Enlarge
KC1T(/M)の背面
- あおり調整(チップ&チルト)範囲±5°、光軸に沿った直線移動範囲±3 mm
- Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子の取付けが可能
- 取付け可能な光学素子の最大厚さ:5.8 mm
- 30 mmケージシステムに取付け可能
- 3つの側面にポスト取り付け用のM4 x 0.7タップ穴
キネマティックマウントKC1T/Mの光学素子取付け穴にはSM1内ネジが付いており、付属の固定リングSM1RRを2個用いて、厚さ5.8 mm以下の光学素子を直接取り付けることができます。光学素子の厚さがそれ以上の場合は、まず当社のSM1シリーズレンズチューブに取付け、そのレンズチューブをマウントの前面プレートのネジに取り付けます。また、マウントの背面プレートにはØ33.5 mmの大きな穴があるため、角度調整範囲を犠牲にすることなく、SM1レンズチューブを背面から前面プレートに取り付けることもできます。このキネマティックマウントには、1回転につき0.4° (7 mrad)の調整ができる1/4"-80アジャスタが3つ付いており、マウントにケージロッドが挿入されていない場合には、これらのアジャスタで最大±5°のあおり調整(チップ&チルト)が可能です。マウントの3つのアジャスタは、それぞれ側面についている2.0 mm六角穴付き止めネジ(セットスクリュ)でロックできます。
前面プレートと背面プレートには、当社の30 mmケージシステムに直接取り付けられるように、それぞれ4つの貫通穴が開いています。前面プレートのケージロッド用の穴は大きく作られているため、ケージロッドと接触せずに ±4ºのあおり調整(チップ&チルト)ができます。ケージロッドに沿ってマウントを設置したい位置に移動させたら、背面プレートの2.0 mmロック用止めネジで位置を固定します。 背面プレートの3つの側面にはM4 x 0.7の取付け穴が付いており、当社のØ25 mmポストを取付けることができます。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![Lens Tube Cover Clamp](https://www.thorlabs.co.jp/images/TabImages/Lens_Tube_Cover_Clamp_BS-250.jpg)

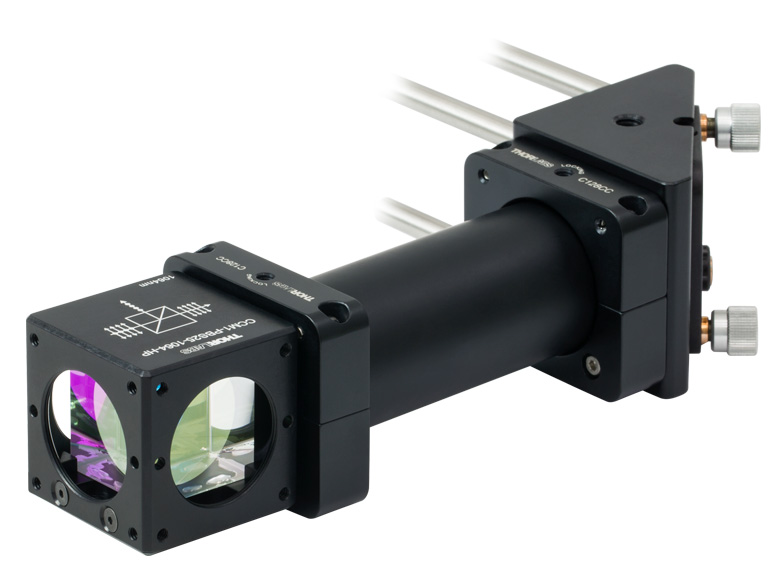

KCB1とハイパワー偏光ビームスプリッターキューブが、遮光用のレンズチューブと2つのレンズチューブクランプC128CCにより接続された構成。

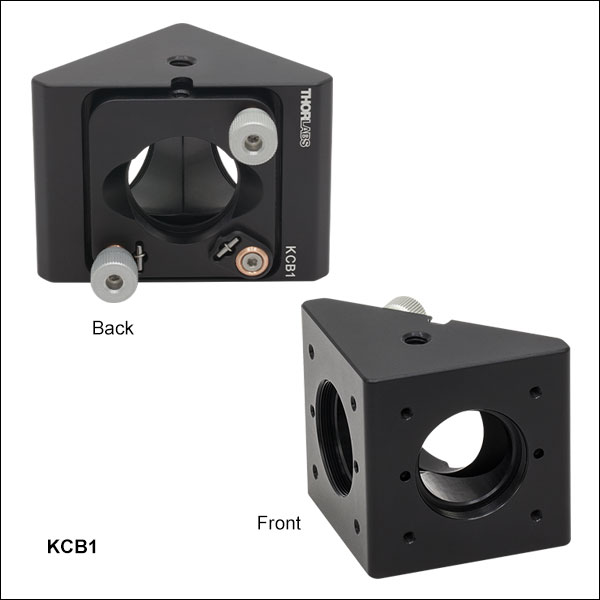

- 30 mmケージシステムに対応するタップ穴8個付き
- Ø25 mm~Ø25.4 mm(Ø1インチ)サイズの光学素子を光軸に対して45°で取り付け
- ±4ºのあおり調整(チップ&チルト)
- SM1レンズチューブを取り付け可能
- ポスト取り付けが可能
- KCB1/M: M4タップ穴とM6タップ穴各1個付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)
キューブKCB1/Mは取付けプレート(光軸と45°の角度)に保持された光学素子のあおり調整(チップ&チルト)が可能です。 入力ならびに出力ポートにはSM1ネジ付き内孔が付いています。 また、KCB1/Mには当社の30 mmケージシステム規格に対応する間隔で、ケージロッド取付け用のタップ穴が8個あります。ケージシステム内で2つの直角キネマティックマウントを結合するには、ERロッド用アダプタERSCBが必要となります。キューブに付いているあおり調整プレートは、100 TPI調整ネジで1回転あたり0.254 mmの高分解能で滑らかな動作をします。 アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタは2 mm六角レンチまたはボール(六角)ドライバで調整が必要です。
Ø25 mm~Ø25.4 mm(Ø1インチ)の光学素子の固定には先端がナイロン製の止めネジ(付属)を使用します。マウントの後ろ側の2重構造穴から取り付け、2 mm六角レンチまたはボールドライバで締め付けます。 後ろ側から取り付ける設計により、光学素子の厚さに制限はなく、またマウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスしやすくなっています。マウントが固定可能な光学素子の最小厚さは3 mmです。厚さ3 mm未満の光学素子には光学スペーサと組み合わせる必要があります。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![Beamsplitter Cube Attached to KCB1 Turning Mirror](https://www.thorlabs.co.jp/images/TabImages/right_angle_cage_mount_30mm_A1-150.jpg)

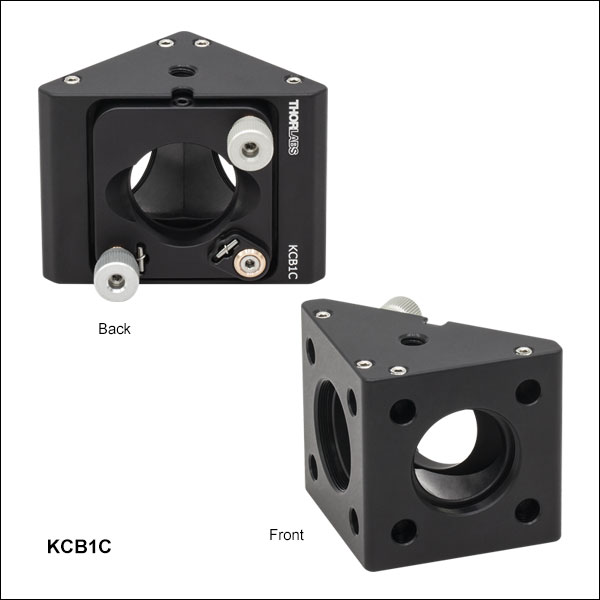

Click to Enlargeネジ切りなし内孔付きマウントKCB1C(/M)(右)をタップ穴付きマウントKCB1(/M)(左)に直接取付け。
- 30 mmケージシステムに対応する深さ6.35 mmのネジ切りなし内孔8個付き
- Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子を光軸に対して45°で取付け
- ±4ºのあおり調整(チップ&チルト)
- SM1レンズチューブを取付け可能
- ポスト取付けが可能:
- KCB1C/M: M4タップ穴とM6タップ穴各1個付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)
キューブKCB1C/Mは取付けプレートに45°の角度で保持された光学素子のあおり調整(チップ&チルト)が可能です。 入力ならびに出力ポートにはSM1ネジ付き内孔と30 mmケージシステム規格に対応する深さ6.35 mmのネジ切りなし内孔が4個ずつ付いています。 ケージロッドは2 mm六角レンチまたはボールドライバを用いて8個の止めネジ(付属)で固定します。 こちらは複数の30 mmケージ部品がERシリーズのロッドアダプタERSCBを使用せずに直接接続できる設計です。 キューブに付いているあおり調整プレートは取外し可能な100 TPI調整ネジによって1回転あたり0.254 mmの滑らかで高分解能な動作を行います。 アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタは2 mm六角レンチまたはボール(六角)ドライバで調整が必要です。
Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子の固定には先端がナイロン製の止めネジ(付属)を使用します。マウントの後ろ側の2重構造穴から取り付け、2 mm六角レンチまたはボールドライバで締め付けます。 穴には切込みがあるので、最大の開口であらゆる光を透過し、取り付けた光学素子にも届きやすくなっています。 後ろ側から取り付ける設計により、光学素子の厚さに制限はなく、またマウントをケージロッドやレンズチューブに取付けた後も光学素子にアクセスしやすくなっています。 マウントが固定可能な光学素子の最少厚さは3 mmです。こちらのマウントが固定可能な光学素子の最小厚さは3 mmです。厚さ3 mm未満の光学素子には、光学スペーサと組み合わせる必要があります。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- 25 mm~25.4 mm(1インチ)楕円形光学素子を光軸に45°で取り付け可能
- ERケージロッド用に#4-40タップ穴が8つ
- ±4º のキネマティックあおり調整(チップ&チルト)
- 3つ全てのアジャスタを使用するとZ軸移動が可能:±3.0 mm
- 30 mmケージシステムとSM1ネジに対応
- ポスト取付け可能:
- KCB1E/M: M4タップ穴およびM6タップ穴付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)
キューブKCB1E/Mは取付けプレートに45°の角度で保持された25 mm~25.4 mm(1インチ)の楕円形光学素子のあおり調整(チップ&チルト)が可能です。 ポートにはSM1ネジ付き内孔と、30 mmケージシステム規格に対応する中心間隔の等しい#4‑40タップ穴が4つあります。 あおり調整(チップ&チルト)プレートは、角度分解能7.6 mrad/revの100 TPI調整ネジによって作動します。 アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタの調整には2 mm六角レンチまたはボール(六角)ドライバが必要です。光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿って位置を微調整することが可能です。
25 mm~25.4 mm(1インチ)の楕円形光学素子の固定には、先端がナイロン製の調整ネジならびにナイロン製コーティングが施されたバネクリップを使用します。マウントの後ろ側の2重穴から取り付け、1.3 mm六角レンチまたはボールドライバで締め付けます。 後ろ側から取り付ける設計により、マウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスできるというメリットがあります。 マウントは厚さ6 mmの光学素子用の設計です。当社では、このマウントをお使いいただける誘電体および金属コーティング付き楕円ミラーも取り揃えています。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![Back View](https://www.thorlabs.co.jp/images/TabImages/Kinematic_cage_back_bores_A1-150.jpg)
Click to Enlarge
ネジ切りなしのケージロッド用穴が付いたKCB1EC(/M)
- 25 mm~25.4 mm(1インチ)楕円形光学素子を光軸に対して45°で取り付け
- ERシリーズケージロッド取り付け用深さ6.35 mmのネジ切りなし穴が8個付き
- ±4ºのあおり調整(チップ&チルト)
- 3つ全てのアジャスタを使用するとZ軸移動が可能:±3.0 mm
- 30 mmケージシステムならびにSM1ネジ付き部品対応
- ポストに取付け可能:
- KCB1EC/M: M4タップ穴およびM6タップ穴各1個付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポスト対応)
キューブKCB1EC/Mは取付けプレートに45°の角度で保持された25 mm~25.4 mm(1インチ)の楕円形光学素子のあおり調整(チップ&チルト)が可能です。 入出力ポートにはSM1ネジ切り穴が付いており、30 mmケージシステム規格に対応する深さ6.35 mmのネジ切りなし穴も4個ずつ付いています。ケージロッドは2 mm六角レンチまたはボール(六角)ドライバを用いて8個の止めネジ(セットスクリュ)により固定します。このデザインにより、ERシリーズロッドアダプタ ERSCBを使用せずに複数の30 mmケージ部品を直接接続することが可能になっています。あおり調整(チップ&チルト)プレートは、角度分解能7.6 mrad/revの100 TPI調整ネジによって差動します。 アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタの調整には2 mm六角レンチまたはボールドライバが必要です。光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿って位置を微調整することが可能です。
25 mm~25.4 mm(1インチ)楕円形光学素子の固定には、ナイロンコーティングが施されたバネクリップを使用します。マウントの後ろ側の2重構造穴から取り付け、1.3 mm六角レンチまたはボールドライバで締め付けます。後ろ側から取り付ける設計により、マウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスできるというメリットがあります。マウントは厚さ6 mmの楕円形光学素子用の設計です。当社ではこちらのマウントに取付け可能な誘電体または金属コーティング楕円ミラーもご用意しております。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- Ø25.4 mm(Ø1インチ)軸外放物面ミラーを直角に取り付け
- Ø6 mmERシリーズケージロッド取り付け用に深さ6.35 mmのネジ切りなし穴が8個
- ±4ºのあおり調整(ピッチ&ヨー)が可能
- 3つのアジャスタを全て使用したときのZ軸移動量:±3.0 mm
- 30 mmケージシステムおよびSM1レンズチューブに適合
- Ø12 mm~Ø12.7 mm(Ø1/2インチ)またはØ25 mm~Ø25.4 mm(Ø1インチ)ポスト取付け用のM6タップ穴が2個
直角マウントKCB1P/Mに、Ø25.4 mm(Ø1インチ)軸外放物面(OAP)ミラーをプレートにマウントした状態で取り付けると、そのミラー面は45°の角度にセットされ、さらにあおり調整(ピッチ&ヨー)が可能になります。入出力ポートにはSM1ネジ穴と、30 mmケージシステムに対応する深さ6.35 mmのネジ切りなし穴が4つ付いています。ケージロッドは2 mmの六角レンチまたはボール(六角)ドライバを用いて8個の止めネジ(セットスクリュ)で固定します。この設計により、ERシリーズロッドアダプタ ERSCBを使用せずに複数の30 mmケージ部品が取り付け可能です。あおり調整(ピッチ&ヨー)プレートには3つの100 TPI調整ネジがあり、1回転あたり7.6 mradの角度分解能で調整できます。アジャスタについているノブは取り外すことができます。また、光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿った精密位置調整を行うことが可能です。
Ø25.4 mm(Ø1インチ)の軸外放物面ミラーは、この光学素子取付け用プレートに付いている3個のキャップスクリュを用いて固定します(2 mmの六角レンチまたはボールドライバを使用)。背面取付け型の取り外し可能な取付けプレートは、当社のボール位置決め機構とV型溝設計を用いており、マウント筐体に対して精密に位置決めすることができます。プレートとマウントは希土類マグネットで互いに保持できます。取り付け後は、2 mm六角レンチを用いて固定用の脱落防止ネジで筐体背面にしっかりと固定します。プレートは後ろ側から取り付けるように設計されているため、マウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスできます。取付けプレートの背面には、取り付けたミラーの焦点距離や型番を記載できるラベルが刻印されています。また、この取付けプレートには集光ビームやコリメート光用の穴の開いたOAPミラーも取付けられるように内孔も開いていますが、このタイプのØ25.4 mm(Ø1インチ)ミラーは現状では標準品としてのご用意はございません。穴の開いたØ25.4 mm(Ø1インチ)OAPミラーについては、当社までお問い合わせください。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
![KC45D Application](https://www.thorlabs.co.jp/images/TabImages/Gimbal_Mount_A5-250.jpg)
Click to Enlarge

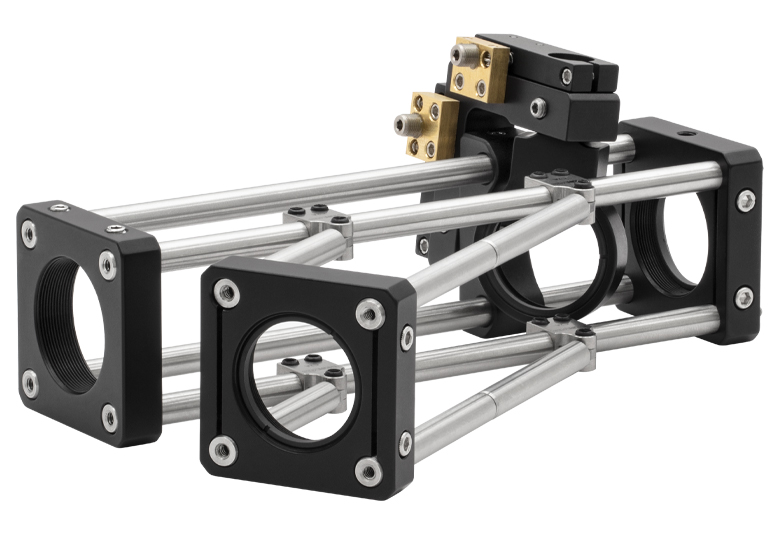

ジンバル式マウントとスイベル式カプラを組み合わせると、ケージシステム内で45°以外の入射角が可能となります。
![KC45D Application](https://www.thorlabs.co.jp/images/TabImages/Gimbal_Mount_A4-150.jpg)
Click to Enlarge

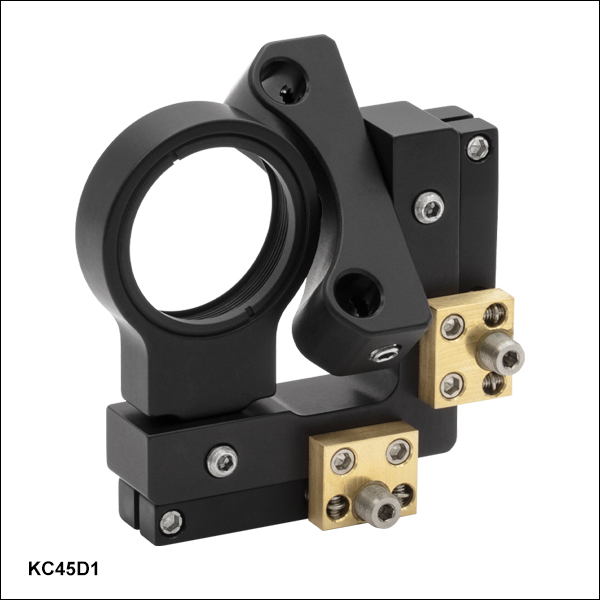

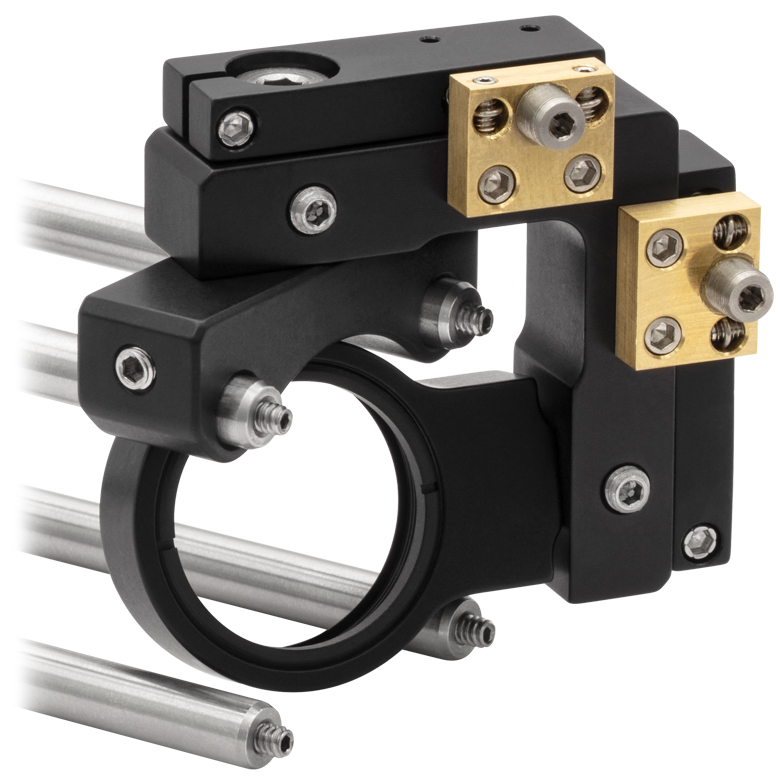

30 mmケージシステム内のジンバル式マウントKC45D1
- ジンバル式の設計
- 光学素子の最大厚さ: 6 mm
- Ø25.0 mm~Ø25.4 mm(Ø1インチ)光学素子を取付け
- 当社の30 mmケージシステムに対応
- 光学素子ホルダを360º 回転
- 光学素子ホルダのサドル上で±30º回転
ジンバル式ミラーマウントKC45D1は、ジンバル式移動でØ25.0 mm~Ø25.4 mm(Ø1インチ)光学素子を30 mmケージアセンブリの中心ポイントで回転させるように設計されています。光学ホルダは360º自由に回転します。角度方向を大まかに設定した後、つまみネジ型六角レンチHKTS-5/64などの5/64インチ六角レンチまたはボール(六角)ドライバを使用して、微調整機構(1回転あたり13 mrad/revの調整が可能な2個の100 TPIアジャスタ)で精密アライメントが可能です。中間にあるサドルを回転させることによって、第2の回転自由度として角度をある程度調整できます。このサドルは光学ホルダとケージアセンブリを接続して±30º自由に回転します。光学素子はSM1タップ穴の後ろ端に保持され、付属の固定リングSM1RRで固定できます。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- 内部共振器用に設計
- 光学素子の最大厚さ:16 mm
- 角度範囲:±2.5°
- 1回転あたりの角度変位:0.35°
- ポスト取り付けが可能なM4タップ穴が3つ

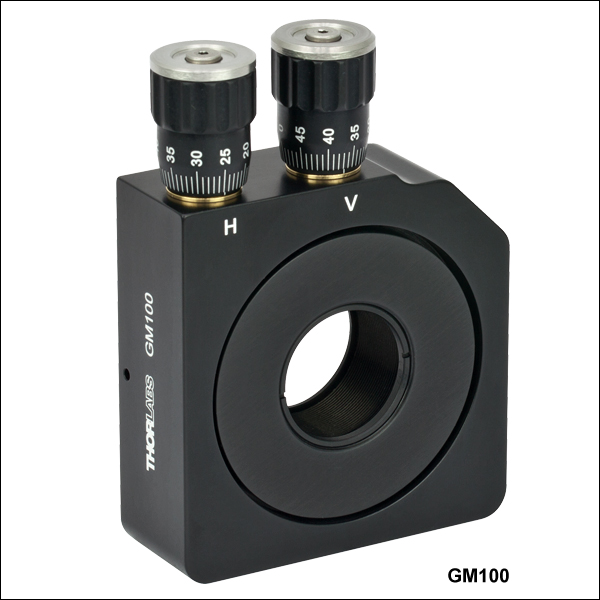

Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用ジンバルマウントGM100/Mは、内部共振器に適しています。調整ノブ(1回転あたり50目盛付き)はマウントの上面に付いており、マウントが光学系に組み込まれた後でも簡単に操作することができます。この設計により、角度や位置のクロストークがない純粋な回転動作が可能になります。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- ジンバル式設計
- 光学素子の最大許容厚さ: 6.4 mm
- Ø25 mm~Ø25.4 mm(Ø1インチ)の光学素子を取付け
- 1回転あたり1°の角度変位で±15°の範囲の微調整
- 固定可能な設計
- クロストークのない優れたキネマティック性能
ジンバル式ミラーマウントGMB1/Mは、厚さ6.4 mm までのØ25 mm~Ø25.4 mm光学素子用に設計されていて、ビームを誘導する際にクロストークを除去するために真のジンバル動作を行ないます。両軸の回転中心は、取付けられた光学素子の面中心に位置します。GMB1/Mでは、ロック用つまみネジと微調整アジャスタにより、粗調整と微調整の両方を行なうことができます。粗調整では、360°の自由度で手動角度調整が可能です。微調整では、1回転あたり1°の角度変位が生じる調整ノブの回転により、±15°の範囲で調整が可能です。同様にポストに最も近いつまみネジや止めネジ(セットスクリュ)を使ってヨー調整も行えます。必要なあおり調整(ピッチ&ヨー)を行った後につまみネジと止めネジを締め付けることで、マウント全体の位置固定が簡単に行えます。非常に小型なので、狭い光路にもお使いいただけます。
