30°/60°および45°の角度付き取付けプレート


  • Mount Optomechanics or Breadboards at 30°, 45°, or 60°
  • 1/4" (M6) Slotted, 1/4" (M6) Counterbored, and 1/4"-20 (M6)
    Tapped Holes Provide Flexible Mounting Options

AP30

30°/60° Mounting Plate

AP45

45° Mounting Plate

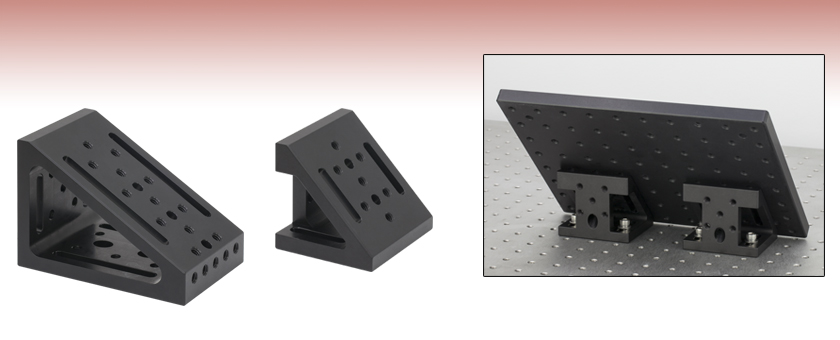

Breadboard Mounted at 45° Using Two AP45 Mounting Plates

Related Items


Please Wait

AP30(/M)のタップ穴、ザグリ穴スロットおよびザグリ穴の位置をこちらの動画でご覧いただけます。

特長

  • 単体アルミニウムの切り出し構造で優れた剛性
  • 三角形の断面が頑丈で安定した取付けを実現
  • 角度公差: ±30 arcmin
  • 平坦度: 0.025 mm

角度付き取付プレートAP30/MおよびAP45/Mは、しっかりとした3次元のオプトメカニクスアセンブリを構築する際に適しています。角度公差が±30 arcminの単体切り出し構造で、光学ブレッドボードや光学部品の精密な取付けが可能です。

角度付き取付けプレートAP30/Mの取付け面は、113.9 mm x 73.2 mmで、30°および60°の角度が付いています。取付け面には長さ76.2 mmのM6ザグリ穴スロットが2個、M6ザグリ穴が3個、M6タップ穴が12個開いており、多様な取り付けが可能になっています。設置時斜面角度30°の時の底面には、50.8 mmのM6ザグリ穴スロットが2個、 M6タップ穴が8個、取付け面のザグリ穴へのアクセスホールが3個開いています。設置時斜面角度60°の時の底面には、長さ25.4 mmのM6ザグリ穴スロットが2個、M6タップ穴が7個開いています。さらに、この面と取付け面の間にある小さな平面にはM6タップ穴が5個開いています。

角度付き取付けプレートAP45/Mの取付け面は、78.8 mm x 73.2 mmで、長さ25.4 mmのM6ザグリ穴スロットが2個、M6ザグリ穴が2個、M6タップ穴が7個開いています 底面には長さ25.4 mmのM6ザグリ穴スロットが2個、取付け面のザグリ穴へのアクセスホールが1個、そしてもう1つの面(上の取付け例の写真参照)にはM6タップ穴が5個とザグリ穴へのアクセスホールが1個開いています。

当社では直角ブラケット角度調整プレートも取り扱っております。
