垂直移動ステージ、移動量25.0 mm
MVS1
1" Travel Vertical Stage
Application Ideas
- 1" (25.0 mm) Vertical Travel with Micrometer
- Crossed-Roller Bearings for High Load Capacity and Straightness
- Interchangeable Top Platform with 8-32 (M4) and 1/4"-20 (M6) Taps

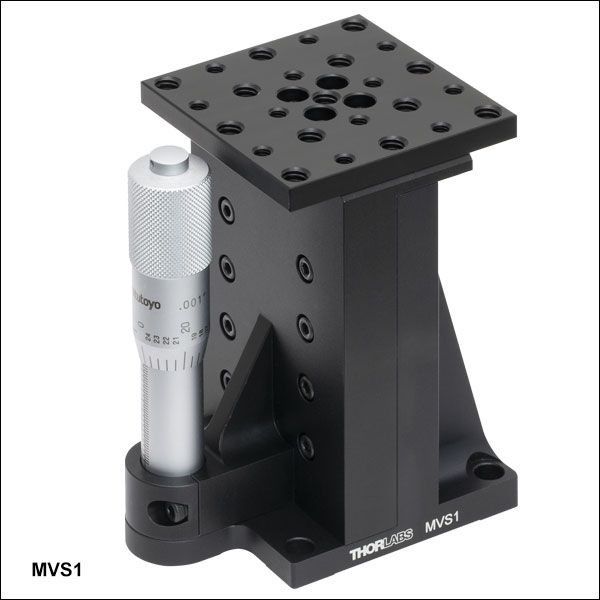

MVS1 Stage with

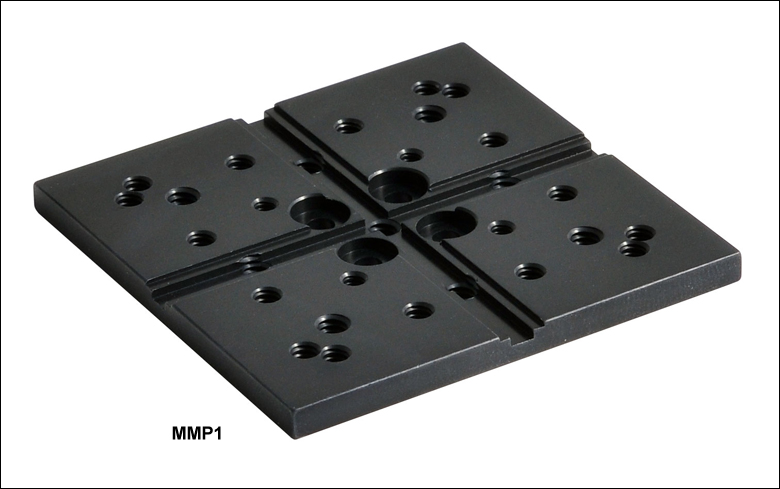

MMP1 Grooved Top Plate
MVS1 Stage with
AMA003 Extended Grooved Top Plate
Please Wait
Item # | MVS1 | MVS1/Ma |
---|---|---|
Travel Range | 1" | 25.0 mm |
Working Height Range | 3.92" to 4.92" | 99.5 mm to 124.5 mm |
Micrometer Graduations, per Division | 0.001" | 10 µm |
Adjustment per Micrometer Revolution | 0.025" | 0.5 mm |
Load Capacity (Within Plate Area) | 2 kg (4.4 lbs) | |
Load Capacity when Stage is Inverted (Within Plate Area) | 0.75 kg (1.65 lbs) | |
Backlash | < 1 µm | |
Linearityb | 100% | |
Straightness | ±5.0 µm | |
Parallelism of Top and Bottom Plates | 140 µm Over Area of Plates | |
Spring Preload at 0 mm Travel | 13 N | |
Spring Preload at 13 mm Travel | 27 N | |
Weight | 0.65 kg (1.43 lbs) | |
Construction | Black-Anodized Aluminum |
Vertical Manual Stages Selection Guide |
---|
1/2" (13 mm) Travel |
1" (25 mm) Travel |
4" (101.6 mm) or 10" (254 mm) Travel |
特長
- 25.0 mmの垂直移動
- 精密位置決め用のマイクロメーターアジャスタ
- M6およびM4取付用穴を配列
- 当社のナノポジショニングステージのキー溝用アクセサリに対応する溝付きおよび拡張用上部プレートもご用意
- 黒色アルマイト加工
垂直移動ステージMVS1/Mは25.0 mmの高さ調整が可能で、作業高さ範囲は99.5 mm~124.5 mmとなっています。上部の取付けプレートには13個のM6 x 1.0および12個のM4 x 0.7タップ穴が配列されています。また、黒色アルマイト加工が施されており、クロスローラーベアリングにより移動の全範囲にわたり均一な性能を発揮します。
必要に応じて上部プレートを溝付き上部プレートMMP1/Mに交換し、当社のナノポジショニングステージのキー溝用アクセサリを取り付けることもできます。3種類の拡張用プラットフォームにも同様のキー溝が付いているため、垂直ステージの端よりも外側にアクセサリを配置する必要のある場合に使用できます。
このステージには、10 µm単位の目盛が付いた微調整マイクロメーターヘッドが付属します。1回転につき0.5 mmの高さ調整ができるため、幅広い光学部品のアライメントが可能です。内蔵のマイクロメータを当社のZST、ZFS、Z9の25 mmアクチュエータと交換して、電動式で垂直移動させることもできます。
