ピエゾ素子駆動＆フィードバックケーブル

SMB-to-BNC, SMB-to-SMC, SMC-to-SMC, D-Type-to-LEMO, D-Type-to-SMC, or D-Type-to-D-Type
Lengths from 12" to 3 m
Options for Piezoelectric Actuators and Piezo Inertia Stages

PAA100

SMC Connectors, 3 m Long

PAA622

Male D-Type to Female LEMO Connectors, 3 m Long

Application Idea

PAA236R Cables on a Polaris Piezoelectric Mirror Mount

PAA236R

Right-Angle SMB to BNC Connector, 36" Long

Related Items

Piezo Actuators

3-Axis Platforms

Polaris® Piezoelectric Mounts

Please Wait

概要
Feedback

当社ではピエゾアクチュエータ、ピエゾステージ、ピエゾ慣性ステージに使用するケーブルを数種類ご用意しております。コネクタの種類としてSMB-BNC、SMB-SMC、SMC-SMC、D型-LEMO、D型-SMC、D型-D型がございます。

Electrical Cables Selection Guide
BNC	SMA	Premium Microwave Cables	SMB	SMC	SHV	MMCX	6-Pin HIROSE	USB	Banana Patch Cords	Piezo	Stepper & DC Servo	Detector Power Cable

Posted Comments:
No Comments Posted

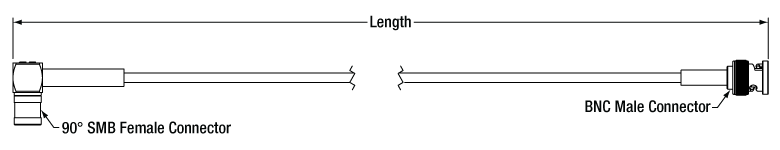

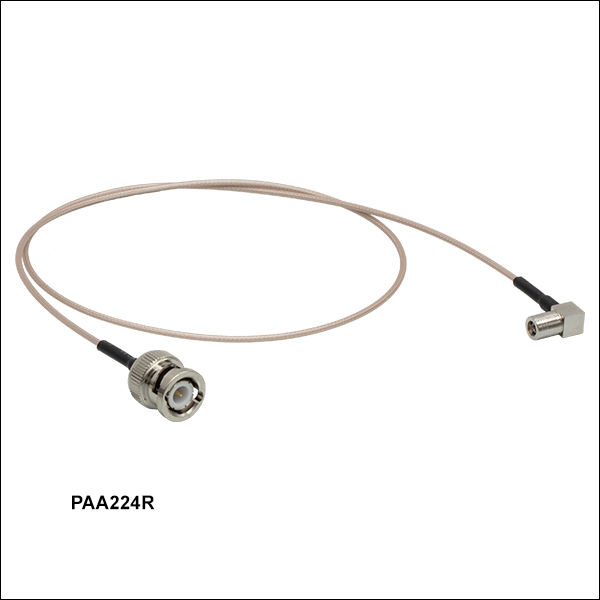

90° SMB-to-BNC Cables

ズーム

Click to Enlarge

Available in 12", 24", 36", 48", or 72" Lengths
50 Ω Impedance
DC - 3 GHz Frequency Range
1000 V (RMS) Dielectric Withstanding Voltage
RG-178 Tubing with 0.40" (10.2 mm) Minimum Bend Radius
Ø0.07" (Ø1.8 mm) Cable Diameter

These cables have a right-angle, SMB female connector on one end and a straight, BNC male connector on the other. These SMB cables can be used with our line of Polaris^® mirror mounts with piezoelectric adjusters, which can be driven via these cables by our open-loop piezo controllers. The connectors are made of nickel-plated brass. The RG-178 coaxial cable is flexible enough to reach a minimum bend radius of 0.40", and the 90° SMB connector allows the cable to be connected in tight areas without putting lateral force on the connection, making this cable ideal for use in space-constrained setups.

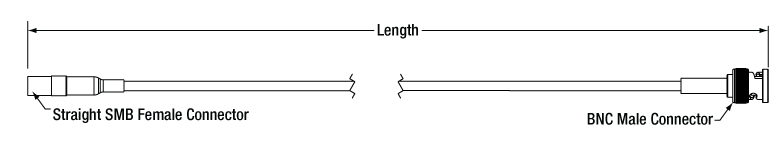

Straight SMB-to-BNC Cables

ズーム

Click to Enlarge

Available in 12", 24", 48", or 72" Lengths
50 Ω Impedance
DC - 3 GHz Frequency Range
1000 V (RMS) Dielectric Withstanding Voltage
RG-178 Tubing with 0.40" (10.2 mm) Minimum Bend Radius
Ø0.07" (Ø1.8 mm) Cable Diameter

These cables have a straight, SMB female connector on one end and a straight, BNC male connector on the other. These SMB cables can be used with our line of Polaris^® mirror mounts with piezoelectric adjusters, which can be driven via these cables by our open-loop piezo controllers. The BNC connectors are made of nickel-plated brass and the SMB connectors are made of gold-plated brass. The RG-178 coaxial cable is flexible enough to reach a minimum bend radius of 0.40".

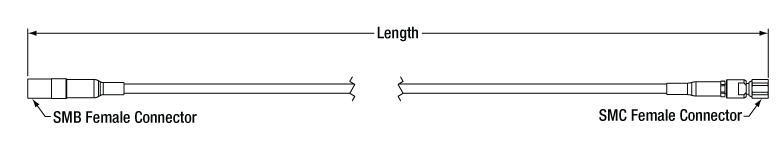

Straight SMB-to-SMC Cables

ズーム

Click to Enlarge

Available in 12", 24", 48", or 72" Lengths
50 Ω Impedance
DC - 1 GHz Frequency Range
500 VDC Dielectric Withstanding Voltage
RG-174 Tubing with 0.40" (10.2 mm) Minimum Bend Radius
Ø0.11" (Ø2.8 mm) Cable Diameter

These cables have a straight, SMB female connector on one end and a straight, SMC female connector on the other. These SMB cables can be used with our line of Polaris^® mirror mounts with piezoelectric adjusters, which can be driven via these cables by our K-Cube, benchtop, or modular piezo controllers. The connectors are made of gold-plated brass. The RG-174 coaxial cable is flexible enough to reach a minimum bend radius of 0.40".

SMC-SMCケーブル　

ズーム

Click to Enlarge

両端にSMCコネクタが付いた標準的なケーブル　
インピーダンス:50Ω
RG174/U同軸ケーブル

駆動ケーブルPAA101(長さ1.5 m)とPAA100(長さ3 m)は、当社の 75 Vピエゾアクチュエータやピエゾアクチュエータ内蔵ナノポジショニングステージ全製品の駆動に使用する標準的なSMCコネクタ付きのケーブルです。これらのケーブルはNanoFlexシリーズステージ、NanoMax300シリーズステージ、NanoMax600シリーズステージ、そしてSMCコネクタを使用するピエゾアクチュエータにご使用いただけます。　

D型-LEMO型ピエゾ素子駆動用フィードバックケーブル

ズーム

Click to Enlarge

閉ループピエゾ素子駆動用に設計
ピエゾアクチュエータから歪みケージリーダに位置フィードバック情報を送信
フィードバックループ付きのピエゾステージとアクチュエータすべてに付属

PAA622は、当社の75 Vピエゾアクチュエータとともに使用されます。また、ピエゾアクチュエータ内蔵のナノポジショニングステージで、歪みゲージ位置センサ付きの製品とも使用されます。このケーブルを通じて、ピエゾアクチュエータ内の歪みゲージセンサから歪ゲージリーダに、位置フィードバック情報が送信されます。ピエゾアクチュエータの駆動には別のケーブルが必要です。ケーブルの長さは3 mで、片端にはAPTコントローラにつなぐ9ピンオスD型コネクタ、もう片端にはステージまたはアクチュエータのセンサ出力端子につなぐ7ピンLEMOコネクタが付いています。多軸ステージ用には、閉フィードバックループ内の各アクチュエータの駆動には個別のフィードバックケーブルが必要です。　

こちらのケーブルはNanoFlexシリーズステージ、NanoMax300シリーズステージ、NanoMax600シリーズステージ、ピエゾアクチュエータにご使用いただけます。PAA622はフィードバックループ付きのすべてのピエゾステージならびにアクチュエータのほか、当社の歪ゲージと力センサに付属します。　

ピエゾ慣性ステージ駆動用ケーブル

ズーム

Click to Enlarge

ピエゾ慣性ステージPD2/MまたはPD3/MのD型コネクタとコントローラKIM001またはKIM101のSMCコネクタに接続
閉ループピエゾ素子駆動用に設計
インピーダンス: 50Ω
RG174/U同軸ケーブル

ピエゾ素子駆動用ケーブルPD2ADは、ピエゾ慣性直線移動ステージPD2/M(移動量5 mm)またはPD3/M(移動量50 mm)をK-CubeコントローラKIM001またはKIM101を使用して駆動する際に必要です。

これらのステージにコントローラKIM001またはKIM101を使用する前には、コントローラの初期設定(ピエゾ慣性アクチュエータ用の設定)からステージ用の設定に変更しなければなりません。ジョイスティックとメニューボタンを使用して「Set Stage」を選択し、「PIA」を「PD(R)」に変更してからコントローラを再起動してください。ディスプレイに「Stage is PD(R)」と表示され、ステージPD2/MまたはPD3/Mを駆動できるように設定が変更されます。またはバージョン1.14.18以上のKinesisソフトウェアからPD(R)の設定を選択することができます。

なお、D-SubのPin 12(PGND、Power Ground)はSMCコネクタの外側のシールド、Pin 13 (SigOut1, Piezo Output 1)はSMCのコアワイヤに接続されています。

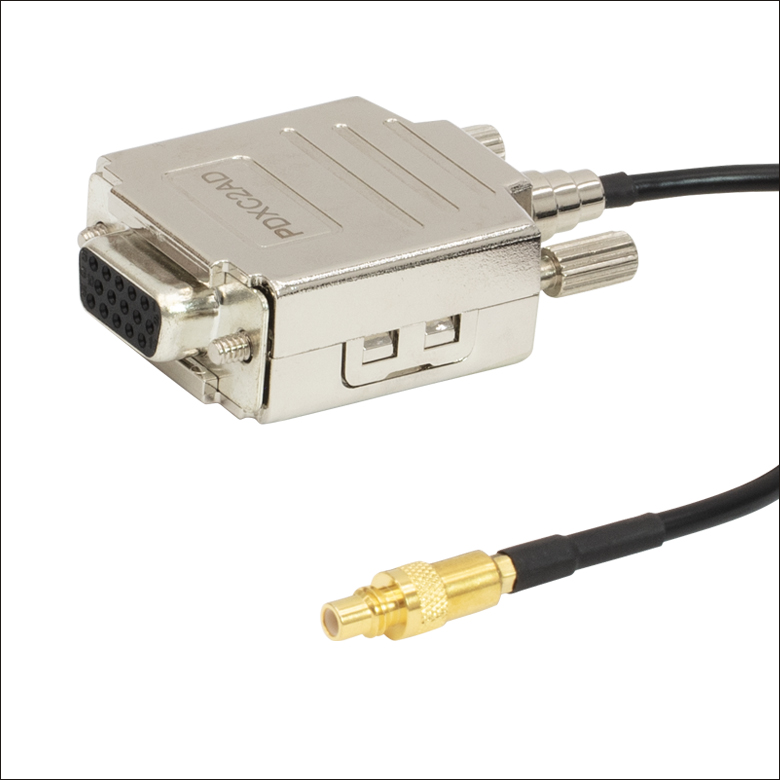

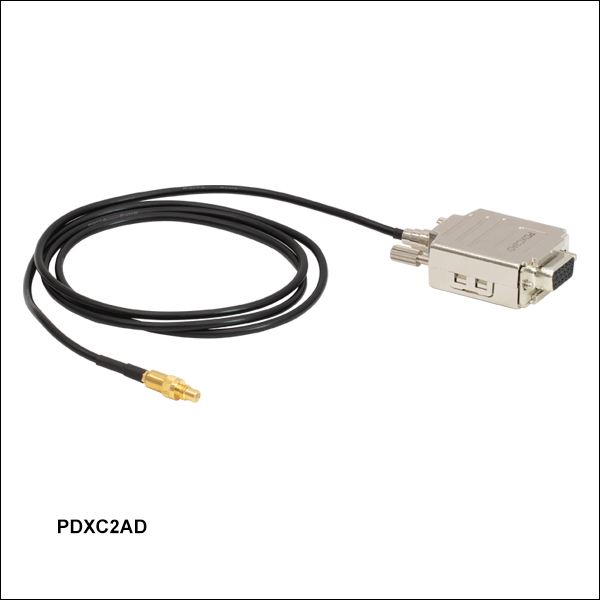

ピエゾ慣性ステージコントローラPDXC2用駆動ケーブル(D型メス-SMCオス)

ズーム

Click for Details
DB15メス-SMCオス

Click for Details

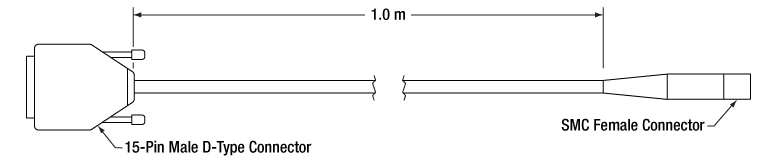

外形図

長さ1 mのDサブ-SMCアダプターケーブル
コントローラPDXC2のDサブポートからステージPD1/M、PD1V/M、PD1D/M、PDR1C/MのSMCコネクタに接続

アダプターケーブルPDXC2ADには、15ピンDサブメスコネクタと、SMCオスコネクタが付いています。ケーブルがコントローラPDXC2の15ピンDサブポート(オス)と、20 mm ステージPD1/M、PD1D/M、PD1V/Mまたは、回転ステージPDR1C/MのSMCコネクタを接続します。

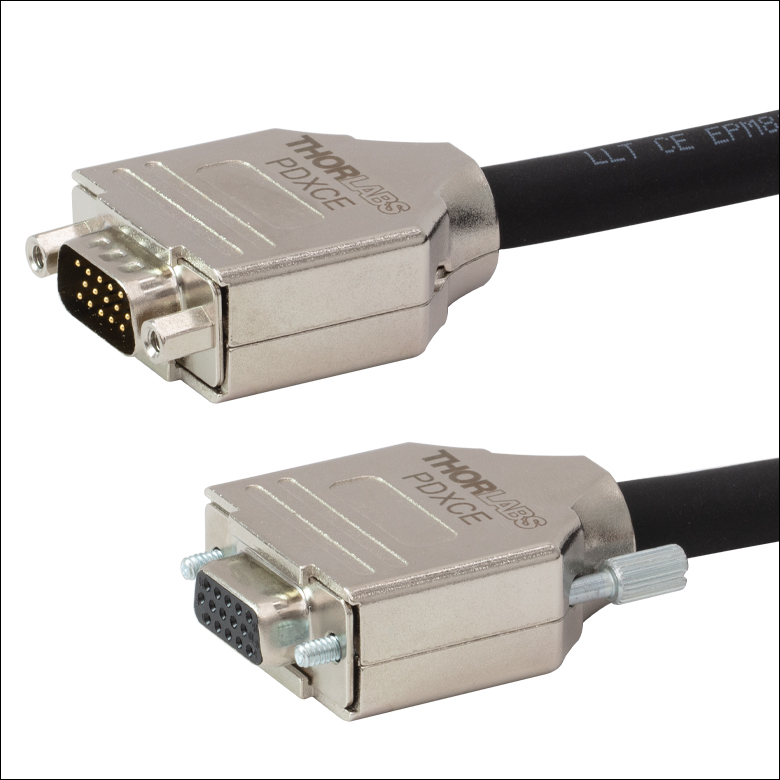

ピエゾ慣性ステージ用延長ケーブル

ズーム

Click to Enlarge
DB15オス-DB15メス

Click to Enlarge

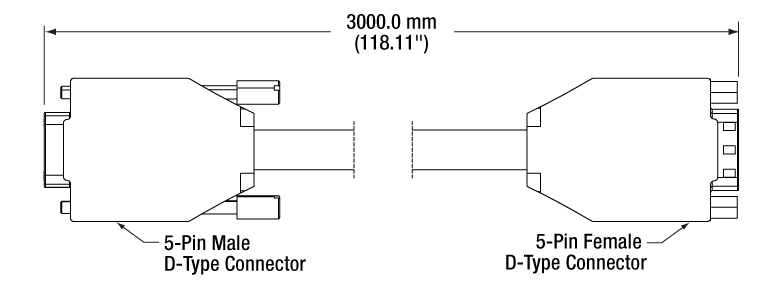

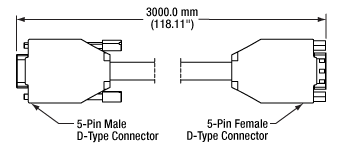

外形図　

ピエゾステージPD2/M、PDX2/M、PDX1/M、PD3/MまたはPDXR1/Mのオス型D-Subコネクタとピエゾ慣性ステージ用コントローラPDXCの接続
長さ3 mの延長用ケーブル

この延長ケーブルPDXCEは、ピエゾ慣性ステージ用コントローラPDXCと、ピエゾ慣性リニアステージPD2/M(移動量5 mm)、 PDX2/M(移動量5 mm)、PDX1/M(移動量20 mm)、PD3/M(移動量50 mm)、または回転ステージPDXR1/Mとの接続にご利用いただけます。このケーブルを使用することでケーブルを3 m延長することができ、セットアップを構成しやすくなります。
