1対7分岐ファイバーバンドル、オプトジェネティクス用
![](https://www.thorlabs.co.jp/Images/GuideImages/15701_7to1Bundle_1.jpg)

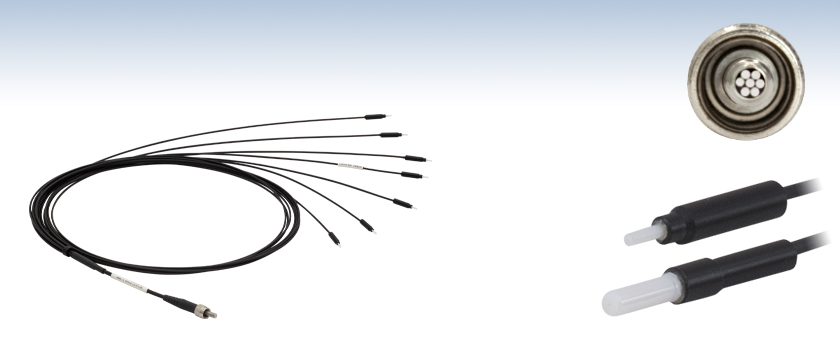

- 1 m Long 1-to-7 Fan-Out Bundles
- Ø200 µm Core Multimode Fiber with a 0.22 NA or 0.39 NA
- Quickly Connect to Cannulae with Ø1.25 mm or Ø2.5 mm Ferrules
- Heat-Shrink Tubing Minimizes the Pressure on the Specimen
Ø1.25 mm Ceramic Ferrule
Ø2.5 mm Ceramic Ferrule
Common Connector Face
BF7L1LS1
Ø2.5 mm Ceramic Ferrules, SMA905 Connector
![](../../images/loading-red.gif)
Please Wait
特長
- 7本のマルチモードファイバに分岐する長さ1 mのファイバーバンドル
- 分岐側(試料側)のフェルールとして2種類のサイズをご用意:Ø1.25 mmおよびØ2.5 mm
- 非分岐側の端末にはSMA905コネクタ付き
- コア径Ø200 µmのマルチモードファイバ、NA0.22または0.39
- フェルールの終端には埋め込み用光ファイバーカニューラの接続が可能
- 熱収縮チューブにより試料への負荷を最小化
1対7分岐ファイバーバンドルは、in vivoで同時刺激を必要とするオプトジェネティクスの実験に適しています。 パッチケーブルには、コア径Ø200 µm、NA0.22または0.39のファイバが使用されています。ケーブルの非分岐部は~1.6 mm(1/16インチ)の黒色熱収縮チューブ内に収納されています。一方の7本に分岐した各ケーブルは、厚さ~0.4 mm(0.016インチ)、外径~1.4 mm(0.055インチ)の熱収縮チューブ内に収納されています。 この熱収縮チューブによりファイバは保護されるとともに、ケーブルの質量も最小化されるため試料への負荷も軽減されます。ケーブルを管理しやすくするため、7本のケーブルはスライド式のカラーに通してあり、分岐した状態のケーブル長を調整できるようになっています。バンドルの長さ(非分岐側の末端から分岐側のアームの末端まで)は1 mです。
各パッチケーブルには、使用していないときに分岐側のフェルール端や非分岐側のコネクタを埃や他の危険から保護するために、8個のキャップが付属しています。追加のファイバーキャップも、別売りでご用意しております。ファイバ端に汚れが付着した場合に必要な、ファイバ検査スコープFS201 などの検査用備品やファイバークリーニング用品もご用意しております。
フェルールとファイバーコアのサイズ
当社では、Ø1.25 mmまたはØ2.5 mmのセラミック製フェルール端の付いたオプトジェネティクス用パッチケーブルをご用意しています。Ø1.25 mmフェルール付きケーブルは設置面積が小さく、複数のカニューラを隣接して埋め込むことが可能なため、多点同時刺激などの用途にご使用いただけます。これに対して、Ø2.5 mmフェルール付きカニューラおよびケーブルは取扱いが容易であり、またしっかりと接続できるため、より大きな試料用に適しています。
ストレートバンドルや2分岐以上のファイバーバンドルなどについては、カスタム仕様のファイバーバンドルのご注文も別途可能です。当社で対応可能なカスタム仕様バンドルの概要については「カスタムバンドル」タブをご覧ください。詳細は当社までお問い合わせください。
![](https://www.thorlabs.co.jp/images/TabImages/Cannula_NA_A1-360.gif)
Click to Enlarge
当社のオプトジェネティクス製品のラインナップでは様々なNAのファイバをご用意しております。こちらのページではNA 0.22と0.39のカニューラをご紹介しております。
取り付け可能なスリーブとパッチケーブル
7個のセラミックフェルールには、当社の埋め込み可能な光ファイバーカニューラを取付けることができます。Ø1.25 mmフェルール付きカニューラは、スリーブADAL1およびインターコネクタADAL3との接続が可能です。Ø2.5 mmフェルール付きカニューラは、スリーブADAF1およびインターコネクタADAF2との接続が可能です。パッチケーブルのセラミックフェルールの直径は、当社の埋め込み可能な光ファイバーカニューラのフェルールの直径と一致するように選ぶ必要があります。フェルールの材料が異なるカニューラとパッチケーブルを組み合わせて接続することは可能であり、その場合でも信号損失が目立って大きくなることはありません。しかし正常に接続し、信号強度を最大化するには、ファイバのコアサイズ、開口数(NA)、フェルールの直径は一致させる必要があります。ファイバーバンドルの非分岐端にはSMA905コネクタが付いており、ファイバ出力型LEDのようなSMAコネクタの付いたコンポーネントに接続できます。
開口数(NA)
開口数(NA)により、カニューラのファイバ先端から出射する光の広がり角が決定されます。NA 0.22のファイバからは、小さな面に対して高放射照度の円錐形の光を出射します。一方、NA 0.39のファイバからは、それよりも広い面に対して低放射照度の円錐形の光を出射します(上の図参照)。
オプトジェネティクス製品、in vivo用
下図では1対7分岐バンドルの使用例(多点同時刺激用システム)を示しています。 当社ではin vivoのオプトジェネティクス用に設計された製品を豊富に取り揃えております。用途に応じた製品については「OGセレクションガイド」タブをご参照ください。
Related Optogenetics Products | ||||
---|---|---|---|---|
Light Sources | Patch Cables | Mating | Cannulae | Accessories |
Fiber-Coupled LEDs | Standard Rotary Joint Dual Core Bifurcated Y-Cables 1-to-7 Fiber Bundles | Interconnects Mating Sleeves | Standard Dual Core | Implant Guides Cannula Holders |

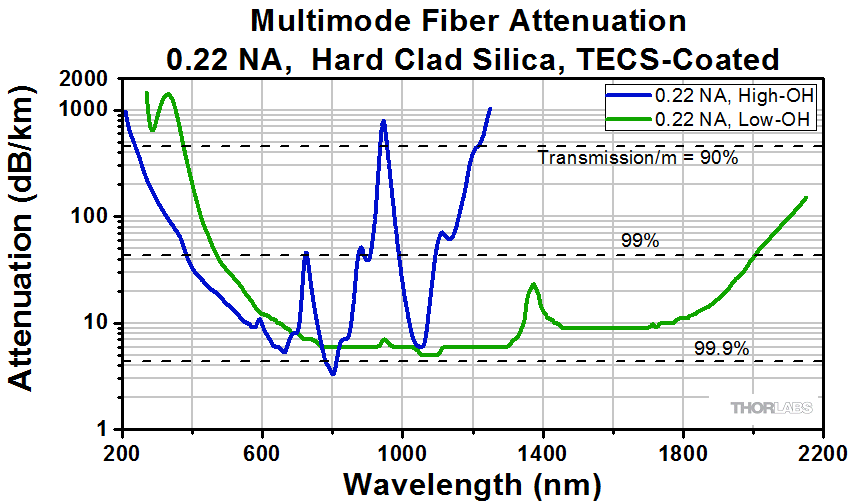

Item # | Fiber Type | NA | Core Diameter | Cladding Diameter | Coating Diameter | Buffer Diameter | Max Core Offset | Bend Radius (Short Term / Long Term) | Ferrule Diameter | Tubing Diameter | Connectors |
---|---|---|---|---|---|---|---|---|---|---|---|
BF7L1LS1 | FG200UCC | 0.22 ± 0.02 | 200 ± 8 µm | 240 ± 5 µm | 260 ± 6 µm | 400 ± 30 nm | 5 µm | 26 mm / 52 mm | Ø1.25 mm | ~Ø1.4 mm | SMA905 to Ferrule |
BF7F1LS1 | Ø2.5 mm | ||||||||||
BF7L2LS1 | FT200EMT | 0.39 | 200 ± 5 μm | 225 ± 5 μm | 500 ± 30 μm | - | 5 µm | 21 mm / 42 mm | Ø1.25 mm | ~Ø1.4 mm | SMA905 to Ferrule |
BF7F2LS1 | Ø2.5 mm |
![Fan Out Cable](https://www.thorlabs.co.jp/images/TabImages/Custom_4Fiber_Bundle_A2-250.jpg)
Click to Enlarge
カスタム仕様の1対4のファンアウトケーブル
カスタムファイバーバンドル
当社では、カスタム仕様の分岐なし、またはファンアウトファイバーバンドルをランダムまたはマッピング配列でご提供しております。 下の表は、当社が現在生産するバンドルの性能です。表に記載されていない性能のバンドルをご希望の場合は、当社へお問い合わせください。
当社の通常の生産工程以上の技術を必要とする仕様をご希望の場合は、ご提供できないこともございますのでご了承ください。お客様のご用途に応じた製造が可能 かどうかについては、お気軽にご相談ください。カスタムバンドルのお見積りをご希望の場合には、ご希望のバンドルの配列を絵や図面でお送りください。
![Fluoride Fiber Bundle](https://www.thorlabs.co.jp/images/TabImages/Custom_Silica_Bundle_A1-300.jpg)
Click to Enlarge
カスタム仕様フッ化物ファイバーバンドル、SMA905コネクタ付き
Custom Bundle Capabilities | |||
---|---|---|---|
Bundle Configuration | Straighta | Fan Out (2 or More Legs)a,b | |
Fiber Types | Single Mode | Standard (320 to 2100 nm), Ultra-High NA (960 to 1600 nm), Photosensitive (980 to 1600 nm) | |
Multimode | 0.10 NA Step Index (280 to 750 nm), 0.22 NA Step Index (190 to 2500 nm), 0.39 NA Step Index (300 to 2200 nm), Multimode Graded Index (750 to 1450 nm), Multimode ZrF4 (285 nm to 4.5 µm) | ||
Tubing Optionsc | Thorlabs' Stock Furcation Tubing, Stainless Steel Tubing or Black Heat Shrink Tubing | ||
Connectors | SMA905 (Ø2 mm Max Cored), FC/PC (Ø800 µm Max Cored), Ø1/4" Probe, or Flat-Cleaved Unterminated Fiber | ||
Length Tolerancee | ±0.14 m | ||
Active Area Geometryf | Round or Linear | ||
Angle Polishing | On Special Request. Available for up to Ø105 µm Core on Single Fiber End. Please Inquire for More Information. |
標準品以外のカスタム仕様のバンドルをご希望の場合は、当社までお問い合わせください。
Quick Links |
---|
Damage at the Air / Glass Interface |
Intrinsic Damage Threshold |
Preparation and Handling of Optical Fibers |
レーザによる石英ファイバの損傷
このチュートリアルではコネクタ無し(素線)ファイバ、コネクタ付きファイバ、およびレーザ光源に接続するその他のファイバ部品に関連する損傷メカニズムを詳しく説明しています。そのメカニズムには、空気/ガラス界面(自由空間結合時、またはコネクタ使用時)ならびにファイバ内における損傷が含まれます。ファイバ素線、パッチケーブル、または溶融型カプラなどのファイバ部品の場合、損傷につながる複数の可能性(例:コネクタ、ファイバ端面、機器そのもの)があります。ファイバが対処できる最大パワーは、常にそれらの損傷メカニズムの中の最小の限界値以下に制限されます。
損傷閾値はスケーリング則や一般的なルールを用いて推定することはできますが、ファイバの損傷閾値の絶対値は利用方法やユーザ定義に大きく依存します。このガイドは、損傷リスクを最小に抑える安全なパワーレベルを推定するためにご利用いただくことができます。適切な準備と取扱い方法に関するガイドラインにすべて従えば、ファイバ部品は規定された最大パワーレベルで使うことができます。最大パワーの値が規定されていない場合は、部品を安全に使用するために下表の「実用的な安全レベル」の範囲に留めてご使用ください。 パワー処理能力を低下させ、ファイバ部品に損傷を与える可能性がある要因は、ファイバ結合時のミスアライメント、ファイバ端面の汚れ、あるいはファイバそのものの欠陥などですが、これらに限られるわけではありません。特定の用途におけるファイバのパワー処理能力に関するお問い合わせは当社までご連絡ください。
![Power Handling Limitations Imposed by Optical Fiber](https://www.thorlabs.co.jp/images/TabImages/Undamaged_Fiber_End-A1_150.jpg)
Click to Enlarge
損傷のないファイバ端
![Power Handling Limitations Imposed by Optical Fiber](https://www.thorlabs.co.jp/images/TabImages/Damaged_Fiber_End-A1_150.jpg)
Click to Enlarge
損傷のあるファイバ端
空気/ガラス界面における損傷
空気/ガラス界面ではいくつかの損傷メカニズムが存在する可能性があります。自由空間結合の時、またはコネクタで2本のファイバを結合した時、光はこの界面に入射します。高強度の光は端面を損傷し、ファイバのパワー処理能力の低下や恒久的な損傷につながる場合があります。コネクタ付きのファイバで、コネクタがエポキシ接着剤でファイバに固定されている場合、高強度の光によって発生した熱により接着剤が焼けて、ファイバ端面に残留物が残る可能性があります。
Estimated Optical Power Densities on Air / Glass Interfacea | ||
---|---|---|
Type | Theoretical Damage Thresholdb | Practical Safe Levelc |
CW (Average Power) | ~1 MW/cm2 | ~250 kW/cm2 |
10 ns Pulsed (Peak Power) | ~5 GW/cm2 | ~1 GW/cm2 |
ファイバ素線端面での損傷メカニズム
ファイバ端面での損傷メカニズムはバルクの光学素子の場合と同様なモデル化ができ、UV溶融石英(UVFS)基板の標準的な損傷閾値を石英ファイバに当てはめることができます。しかしバルクの光学素子とは異なり、光ファイバの空気/ガラス界面においてこの問題に関係する表面積やビーム径は非常に小さく、特にシングルモードファイバの場合はそれが顕著です。 パワー密度が与えられたとき、ファイバに入射するパワーは、小さいビーム径に対しては小さくする必要があります。
右の表では光パワー密度に対する2つの閾値が記載されています。理論的な損傷閾値と「実用的な安全レベル」です。一般に、理論的損傷閾値は、ファイバ端面の状態も結合状態も非常に良いという条件で、損傷のリスク無しにファイバの端面に入射できる最大パワー密度の推定値を表しています。「実用的な安全レベル」のパワー密度は、ファイバ損傷のリスクが極めて小さくなる値を示しています。ファイバまたはファイバ部品をこの実用的な安全レベルを超えて使用することは可能ですが、その時は取扱い上の注意事項を適切に守り、使用前にローパワーで性能をテストする必要があります。
シングルモードの実効面積の計算
シングルモードファイバの実効面積は、モードフィールド径(MFD)、すなわちファイバ内の光が伝搬する部分の断面積によって定義されます。この面積にはファイバのコアとクラッドの一部が含まれます。シングルモードファイバとの結合効率を良くするためには、入射ビーム径をファイバのモードフィールド径に合致させなければなりません。
例として、シングルモードファイバSM400を400 nmで使用した時のモードフィールド径(MFD)は約Ø3 µmで、SMF-28 Ultraを1550 nmで使用したときのモードフィールド径(MFD)はØ10.5 µmです。これらのファイバの実効面積は下記の通り計算します。
SM400 Fiber: Area = Pi x (MFD/2)2 = Pi x (1.5 µm)2 = 7.07 µm2 = 7.07 x 10-8 cm2
SMF-28 Ultra Fiber: Area = Pi x (MFD/2)2 = Pi x (5.25 µm)2 = 86.6 µm2 = 8.66 x 10-7 cm2
ファイバ端面が対応できるパワーを推定するには、パワー密度に実効面積を乗じます。なおこの計算は均一な強度プロファイルを想定しています。しかしほとんどのレーザービームでは、シングルモード内でガウス分布を示すため、ビームの端よりも中央のパワー密度が高くなります。よって、これらの計算は損傷閾値または実用的安全レベルに対応するパワーとは若干異なることを考慮する必要があります。連続光源を想定して上記のパワー密度の推定値を使用すると、それぞれのパワーは下記のように求められます。
SM400 Fiber: 7.07 x 10-8 cm2 x 1 MW/cm2 = 7.1 x 10-8 MW = 71 mW (理論的損傷閾値)
7.07 x 10-8 cm2 x 250 kW/cm2 = 1.8 x 10-5 kW = 18 mW (実用的な安全レベル)
SMF-28 Ultra Fiber: 8.66 x 10-7 cm2 x 1 MW/cm2 = 8.7 x 10-7 MW = 870 mW (理論的損傷閾値)
8.66 x 10-7 cm2 x 250 kW/cm2 = 2.1 x 10-4 kW = 210 mW (実用的な安全レベル)
マルチモードの実効面積
マルチモードファイバの実効面積は、そのコア径によって定義されますが、一般にシングルモードファイバのMFDよりもはるかに大きくなります。当社では最適な結合を得るためにコア径のおよそ70~80%にビームを集光することをお勧めしています。マルチモードファイバでは実効面積が大きくなるほどファイバ端面でのパワー密度は下がるので、より大きな光パワー(通常キロワットオーダ)を入射しても損傷は生じません。
フェルール・コネクタ付きファイバに関する損傷メカニズム
![](https://www.thorlabs.co.jp/images/TabImages/Terminated_Fiber_Damage_Mechanisms_G3-400.gif)
コネクタ付きシングルモード石英ファイバに入力可能なパワー処理限界値(概算)を示したグラフ。各線はそれぞれの損傷メカニズムに応じたパワーレベルの推定値を示しています。 入力可能な最大パワーは、損傷メカニズムごとに制限されるパワーのうちの一番小さな値(実線で表示)によって制限されます。
コネクタ付きファイバのパワー処理能力に関しては、ほかにも考慮すべき点があります。ファイバは通常、エポキシ接着剤でセラミック製またはスチール製のフェルールに取り付けられています。光がコネクタを通してファイバに結合されると、コアに入射せずにファイバを伝搬する光は散乱されてファイバの外層からフェルール内へ、さらにフェルール内でファイバを保持する接着剤へと伝搬します。光の強度が大きいとエポキシ接着剤が焼け、それが蒸発して残留物がコネクタ端面に付着します。これによりファイバ端面に局所的に光を吸収する部分ができ、それに伴って結合効率が減少して散乱が増加するため、さらなる損傷の原因となります。
エポキシ接着剤に関連する損傷は、いくつかの理由により波長に依存します。一般に、光の散乱は長波長よりも短波長で大きくなります。短波長用のMFDの小さなシングルモードファイバへの結合時には、ミスアライメントに伴ってより多くの散乱光が発生する可能性があります。
エポキシ樹脂が焼損するリスクを最小に抑えるために、ファイバ端面付近のファイバとフェルール間にエポキシ接着剤の無いエアギャップを有するファイバーコネクタを構築することができます。当社の高出力用マルチモードファイバーパッチケーブルでは、このような設計のコネクタを使用しております。
複数の損傷メカニズムがあるときのパワー処理限界値を求める方法
ファイバーケーブルまたはファイバ部品において複数の損傷要因がある場合(例:ファイバーパッチケーブル)、入力可能なパワーの最大値は必ずファイバ部品構成要素ごとの損傷閾値の中の一番小さな値により決まります。この値が一般的にはパッチケーブルの端面に入射可能な最大のパワーを表します(出力パワーではありません)。
右のグラフは、シングルモードパッチケーブルにおけるファイバ端面での損傷とコネクタでの損傷に伴うパワー処理限界の推定値を例示しています。 ある波長におけるコネクタ付きファイバの総合的なパワー処理限界値は、その波長に対する2つの制限値の小さい方の値(実線)によって制限されます。488 nm付近で使用しているシングルモードファイバは主にファイバ端面の損傷(青い実線)によって制限されますが、1550 nmで使用しているファイバはコネクタの損傷(赤い実線)によって制限されます。
マルチモードファイバの実効面積はコア径で定義され、シングルモードファイバの実効面積より大きくなります。その結果、ファイバ端面のパワー密度が小さくなり、大きな光パワー(通常キロワットオーダ)を入射してもファイバに損傷は生じません(グラフには表示されていません)。しかし、フェルール・コネクタの損傷による限界値は変わらないため、マルチモードファイバが処理できる最大パワーはフェルールとコネクタによって制限されることになります。
上記の値は、取り扱いやアライメントが適切で、それらによる損傷が生じない場合のパワーレベルです。また、ファイバはここに記載されているパワーレベルを超えて使用されることもあります。しかし、そのような使い方をする場合は一般に専門的な知識が必要で、まずローパワーでテストして損傷のリスクを最小限に抑える必要があります。その場合においても、ハイパワーで使用するファイバ部品は消耗品と捉えた方が良いでしょう。
ファイバ内の損傷閾値
空気/ガラス界面で発生する損傷に加え、ファイバのパワー処理能力はファイバ内で発生する損傷メカニズムによっても制限されます。この制限はファイバ自体が本質的に有するもので、すべてのファイバ部品に適用されます。ファイバ内の損傷は、曲げ損失による損傷とフォトダークニングによる損傷の2つに分類されます。
曲げ損失
ファイバが鋭く曲げられると、コア内を伝搬する光がコア/クラッド界面において反射する際に、その反射角が全反射臨界角よりも大きくなります。曲げ損失は、このように内部全反射ができなくなることにより生じる損失です。このような状況下では、光はファイバから局所的に漏れだします。漏れる光のパワー密度は一般に大きく、ファイバのコーティングや補強チューブが焼損する可能性があります。
特殊ファイバに分類されるダブルクラッドファイバは、コアに加えてファイバのクラッド(2層目)も導波路として機能するため、曲げ損失による損傷のリスクが抑えられます。クラッドと被覆の界面の臨界角をコアとクラッドの界面の臨界角より大きくすることで、コアから漏れた光はクラッド内に緩く閉じ込められます。その後、光はセンチメートルからメートルオーダーの距離に渡って漏れ出しますが、局所的ではないため損傷リスクは最小に留められます。当社ではメガワットレベルの大きなパワーにも対応するNA 0.22のダブルクラッドマルチモードファイバを製造、販売しております。
フォトダークニング
もう1つのファイバ内の損傷メカニズムとして、特にコアにゲルマニウムが添加されたファイバをUVや短波長の可視光で使用した時に起こるフォトダークニングまたはソラリゼーションがあります。これらの波長で使用されたファイバは時間の経過とともに減衰量が増加します。 フォトダークニングが発生するメカニズムはほとんど分かっていませんが、その現象を緩和するファイバはいくつか開発されています。例えば、水酸イオン(OH)が非常に低いファイバはフォトダークニングに耐性があることが分かっています。またフッ化物などのほかの添加物もフォトダークニングを低減させる効果があります。
しかし、上記の対応をとったとしても、UV光や短波長に使用したファイバはいずれフォトダークニングが生じます。よってこれらの波長で使用するファイバは消耗品としてお考えください。
光ファイバの準備ならびに取扱い方法
一般的なクリーニングならびに操作ガイドライン
この一般的なクリーニングならびに操作ガイドラインはすべてのファイバ製品向けにお勧めしております。さらに付属資料やマニュアルに記載された個々の製品に特化したガイドラインも遵守してください。損傷閾値の計算は、すべてのクリーニングおよび取扱い手順に適切に従ったときにのみ適用することができます。
(コネクタ付き、またはファイバ素線に関わらず)ファイバを設置または組み込む前に、すべての光源はOFFにしてください。これにより、損傷の可能性のあるコネクタまたはファイバの脆弱な部分に集光されたビームが入射しないようにすることができます。
ファイバやコネクタ端面の品質がファイバのパワー処理能力に直結します。ファイバを光学系に接続する前に必ずファイバ端を点検してください。端面はきれいで、入射光の散乱を招く汚れや汚染物質があってはなりません。ファイバ素線は使用前にクリーブし、クリーブの状態が良好であることを確認するためにファイバ端面の点検をしてください。
ファイバを光学系に融着接続する場合、ハイパワーで使用する前にまずローパワーで融着接続の状態が良いことを確認してください。融着接続の品質が良くないと接続面での散乱が増え、ファイバ損傷の原因となる場合があります。
システムのアライメントや光結合の最適化などの作業はローパワーで行ってください。これによりファイバの(コア以外の)他の部分の露光が最小に抑えられます。ハイパワーのビームがクラッド、被覆またはコネクタに集光された場合、散乱光による損傷が発生する可能性があります。
ハイパワーでファイバを使用するための要点
光ファイバやファイバ部品は一般には安全なパワー限界値内で使用する必要がありますが、アライメントや端面のクリーニングがとても良い理想的な条件下では、ファイバ部品のパワー限界値を上げることができる場合があります。入力または出力パワーを増加させる前に、システム内のファイバ部品の性能と安定性を確認し、またすべての安全ならびに操作に関する指示に従わなければなりません。下記はファイバ内またはファイバ部品内の光パワーをの増大させること加を検討していするときに役立つご提案です。
ファイバースプライサを使用してファイバ部品をシステムに融着接続すると、空気/ファイバ界面での損傷の可能性を最小化できます。品質の高い融着接続が実現されるよう、すべて適切なガイドラインに則って実施する必要があります。融着接続の状態が悪いと、散乱や融着接続面での局所的な加熱などが発生し、ファイバを損傷する可能性があります。
ファイバまたはファイバ部品の接続後、ローパワーでシステムのテストやアライメントを実施してください。システムパワーを必要な出力パワーまで徐々に上昇させ、その間、定期的にすべての部品が適切にアライメントされ、結合効率が入力パワーによって変動していないことを確認します。
ファイバを鋭く曲げると曲げ損失が発生し、ファイバのストレスを受けた部分から光が漏れる可能性があります。ハイパワーで使用している時は、大量の光が小さな局所領域(歪みのある領域)から流出すると局所的に加熱され、ファイバが損傷する可能性があります。使用中はファイバの曲げが生じないよう配慮し、曲げ損失を最小限に抑えてください。
また、用途に適したファイバを選ぶことも損傷防止に役立ちます。例えば、ラージモードエリアファイバは、標準的なシングルモードファイバをハイパワー光用として用いる場合の良い代替品となります。優れたビーム品質を有しながらMFDも大きいため、空気/ファイバ界面でのパワー密度は小さくなります。
ステップインデックスシングルモード石英ファイバは、一般にUV光やピークパワーの大きなパルス光には使用しませんが、これはその用途に伴う空間パワー密度が大きいためです。
Quick Links | |||
---|---|---|---|
Single-Site Stimulation | |||
One Light Source to One Cannula Implant | |||
Multilateral Stimulation | |||
One Light Source to Two Cannula Implants Using Rotary Joint Splitter | |||
One or Two Light Sources to Two Cannula Implants | |||
One Light Source to Seven Cannula Implants | |||
Two Light Sources into One Dual-Core Cannula Implant | |||
Illumination | |||
Fiber-Coupled LEDs and Drivers |
オプトジェネティクスセレクションガイド
当社では、多岐にわたるオプトジェネティクス部品をご用意しております。以下では、標準的な構成における製品の互換性について説明しています。こちらのガイドに記載されていないオプトジェネティクス用カスタム製品などについては、当社までお問い合わせください。
単領域刺激
1つの光源を1つの埋め込み用カニューラに使用する場合
試料へin vivoの光刺激を行う最もシンプルな方法は、1つのLED光源に1本のファイバを接続する方法です。1つのLEDドライバで単一波長のLED光源を制御し、パッチケーブルによるファイバ接続を通じて光源からの光を生体組織に埋め込み済みのカニューラから出力します。このセットアップを製作するために必要なパッチケーブルとカニューラについては、下の図および対応表をご参照ください。適切なLEDとドライバをお選びいただくには、下記または製品ページをご覧ください。
各部品をクリックすると詳細がご覧いただけます。
![](https://www.thorlabs.co.jp/images/tabimages/Optogenetics_Selection_SingleB_A3-780.gif)
Ø1.25 mm (LC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。
Ø2.5 mm (FC)フェルール用パッチケーブル、カニューラ、インターコネクタはこちらをクリックしてください。
両側同時刺激
試料内の複数の場所に正確かつ同時に光を導く機能は、多様なオプトジェネティクス実験に求められています。例えば、同時刺激の技術は一般に空間的に離れた2つの領域にあるニューロンに要求された行動を引き起こさせるために使用されます。ニューロンの同時阻害や同時刺激を含むより複雑な実験では、2つの異なる単一波長の光を近接した場所に照射することで複数のカニューラを挿入する必要がなくなり、試料に与えるストレスを減らすことができます。
両側刺激は実験内容に応じてそれぞれ異なる構成で行われます。以下では当社のオプトジェネティクス製品を使用した種々の構成例をご覧いただけます。
オプション1:ロータリージョイントスプリッタを用いて、1つの光源を2つの埋め込み用カニューラに使用する場合
当社の1x2 ロータリージョイントスプリッタRJ2はオプトジェネティクス用に設計されており、1つの入力光を2つの出力光に均等に分岐します。ロータリージョイントのインターフェース部分は、接続されたパッチケーブルが自由に回転できる構造になっているため、被験動物の動きによるファイバ損傷のリスクが低減します。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または 製品ページをご参照ください。
![](https://www.thorlabs.co.jp/images/tabimages/Optogenetics_Rotary_Splitter_A1-780.gif)
ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ1.25 mm (LC)フェルール用部品についてはこちらをクリックしてください。
ロータリージョイントスプリッタRJ2と組み合わせて使用するうえで推奨されるØ2.5 mm (FC)フェルール用部品についてはこちらをクリックしてください。
オプション2:1つまたは2つの光源を2つの埋め込み用カニューラに使用する場合
試料を2つの出力で刺激する実験(2つのカニューラの埋め込み)には、2種類の方法があります。1つの光源を2つのカニューラに接続して光を同時制御する場合、2分岐ファイバーバンドルを用いてLEDからの光をそれぞれのカニューラに分岐させることができます。デュアル波長による光刺激(2種類の波長をそれぞれのカニューラから出力)を行う場合、またはカニューラ間の分岐比を制御したい場合は、マルチモードカプラを用いて1つまたは2つのLED光源をカニューラに接続します。1つのケーブル端しか使用しなかった場合、未使用のカプラのケーブル端にライトトラップを取り付けることができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。 LEDとドライバについての詳細は、下記または製品ページをご参照ください。
各部品をクリックすると詳細がご覧いただけます。
![](https://www.thorlabs.co.jp/images/tabimages/Optogenetics_Selection_Bi_A3-500.gif)
![](https://www.thorlabs.co.jp/images/tabimages/Optogenetics_Selection_Coupler_A3-500.gif)

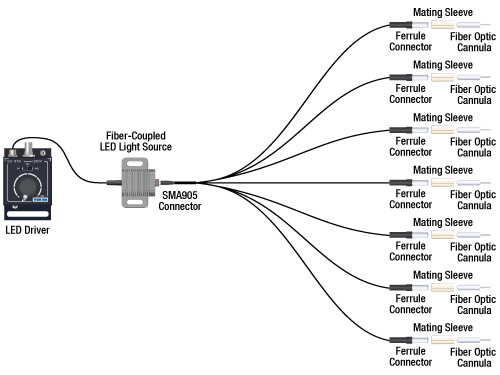

オプション3: 1つの光源を7つの埋め込み用カニューラに使用する場合
1つの光源を7つのカニューラに接続して光を同時制御したい場合は、7分岐ファイバーバンドルを用いることでLEDからの光をそれぞれのカニューラに分岐することができます。このセットアップを構築するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。
各部品をクリックすると詳細がご覧いただけます。
![](https://www.thorlabs.co.jp/images/tabimages/Optogenetics-Diagram_A2-500.gif)
2つの光源を1つの埋め込み用デュアルコアカニューラに使用する場合
試料を両側から同時に刺激する用途では、2つのカニューラを近接(約1 mm)して設置する必要があります。当社では、このような特殊な用途に適したデュアルコアパッチケーブルならびにカニューラをご用意しております。各コアは別々の光源によって駆動するため、試料の同じ領域内の神経細胞を同時に刺激、抑制することができます。このセットアップを製作するために必要なケーブルとカニューラについては、下の図および対応表をご参照ください。LEDとドライバについての詳細は、下記または製品ページをご参照ください。
![](https://www.thorlabs.co.jp/images/tabimages/Optogenetics_Selection_Dual_A2-550.gif)
Click on Each Component for More Information
Part Selection Table (Click Links for Item Description Popup) | |||||||||
---|---|---|---|---|---|---|---|---|---|
Common Fiber Properties | |||||||||
Core Diameter | 200 µm | ||||||||
Wavelength Range | 400 - 2200 nm | ||||||||
NA | 0.39 | ||||||||
Fiber Type | FT200EMT | ||||||||
Ferrule Stylea | FC (Ø2.5 mm) | ||||||||
Dual-Core Patch Cable | FC/PC Input | BFY32FL1 | |||||||
SMA905 Input | BFY32SL1 | ||||||||
Compatible Mating Sleeve/Interconnect | ADAF1 ADAF2 ADAF4-5 | ||||||||
Dual-Core Fiber Optic Cannulaec | Stainless Steel | CFM32L10 CFM32L20 |
LED Item # | Wavelengtha | Typical Opsin | Output Powerb | Color |
---|---|---|---|---|
M385F1c | 385 nm | EBFP, moxBFP | 10.7 mW | UV |
M405F3c | 405 nm | mmilCFP, hcriGFP | 3.7 mW | UV |
M430F1 | 430 nm | ChR2 | 7.5 mW | Violet |
M455F3 | 455 nm | ChIEF, bPAC | 24.5 mW | Royal Blue |
M470F4 | 470 nm | ChR2, ChR2-SFO | 20 mW | Blue |
M490F4 | 490 nm | Rh-CT, ChR2 (E123A) | 2.8 mW | Blue |
M505F3 | 505 nm | ChRGR, Opto-α1AR, Opto-β2AR | 11.7 mW | Cyan |
M530F3 | 530 nm | C1V1, VChR1 | 9.6 mW | Green |
M565F3 | 565 nm | Arch, VChR1-SFO | 13.5 mW | Lime |
M595F2 | 595 nm | ChR2-SFO, eNpHR3.0 | 11.5 mW | Amber |
M625F2 | 625 nm | ReChR | 17.5 mW | Red |
照明
![M405F1](https://www.thorlabs.co.jp/images/standard/23375-std.jpg)
Click to Enlarge
M405F1
ファイバ出力型LEDとドライバ
当社のファイバ出力型LEDは、オプトジェネティクス用途にも適しています。幅広い波長のラインナップと機構部のオプトジェネティクスパッチケーブルへの簡便な接続が特長の製品となっております。当社のファイバ出力型LEDは、280 nm~1050 nmの公称波長範囲でご用意しています。右の表では、オプトジェネティクスの用途によく使用される波長のLEDを記載しています。下のリンクをクリックすると対応するLEDドライバがご覧いただけます。
Posted Comments: | |
No Comments Posted |
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
Item # | Ferrule Size | Common Connector | Fiber Type | # of Fibers | Hydroxyl Content | Wavelength Range (Click for Plot) | Core Diameter | Cladding Diameter | NA | Compatible Cannulae |
---|---|---|---|---|---|---|---|---|---|---|
BF7L1LS1 | Ø1.25 mm | SMA905 | FG200UCC | 7 | High OH | 250 -1200 nma | 200 ± 8 µm | 240 ± 5 µm | 0.22 ± 0.02 | CFMLC22 Ceramic and CFML22 Stainless Steel |
BF7F1LS1 | Ø2.5 mm | CFMC22 Ceramic and CFM22 Stainless Steel |
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
Item # | Ferrule Size | Common Connector | Fiber Type | # of Fibers | Hydroxyl Content | Wavelength Range (Click for Plot) | Core Diameter | Cladding Diameter | NA | Compatible Cannulae |
---|---|---|---|---|---|---|---|---|---|---|
BF7L2LS1 | Ø1.25 mm | SMA905 | FT200EMT | 7 | Low OH | 400 - 2200 nm | 200 ± 5 µm | 225 ± 5 µm | 0.39 | CFMLC12 Ceramic and CFML12 Stainless Steel |
BF7F2LS1 | Ø2.5 mm | CFMC12 Ceramic and CFM12 Stainless Steel |
