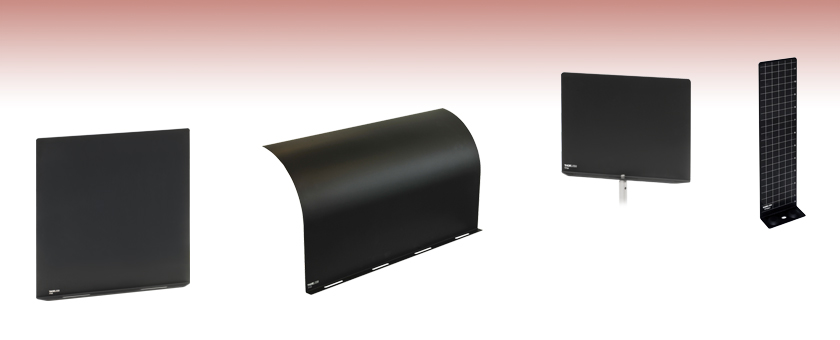

Products Homeアルミニウム保護スクリーン
- Flat and Curved Profiles for Tailored Shielding
- Joiners Available for Flat Profile Barriers
- Bead Blasted to Ensure Consistently High Diffusion
- Versions with Laser-Engraved Target Grid Available
TPS4
Centered Through Hole for
8-32 (M4) Post Mounting
TPS9
24" x 12"
TPS5
12" x 12"
TPSM2(/M)
11.81" x 2.95"
Magnetic Target Grid with
Engravings Every 1/2" (10 mm)
Please Wait
アルミニウム保護スクリーンは、迷光や不要な光が実験用の光学系に出入りするのを防ぎます。 アルミニウム材は、まず特殊加工されてからアルマイト処理されて、均一に光を拡散させる面となり、パターン付きやシボ加工付きで不均一に光を拡散させる面と比較して優れた性能を発揮します。フラット型、およびカーブ型のスクリーンをご用意しています。カーブ型のスクリーンは特に上方に反射する可能性のあるレーザ光の遮蔽にお使いいただけます。レーザのアライメントとビームブロックが必要な用途には、片側にターゲットグリッドがレーザ刻印され、スクリーンを磁性面に配置する際にも適応できるようにベースに強力な磁石が付いたフラット型スクリーンをご用意しています。
これらのスクリーンは恒久的なビームブロックとしては利用できません。 そのような用途向けにはビームトラップやビームブロックの製品シリーズをお勧めしています。
こちらのページに明記されている「Laser Optical Density」や「Laser Barrier Threshold」、また製品製造時に使用されるコーティングは、様々な波長においてEN 12254ならびにANSI Z136.7に準拠してテストされています。 結果は下記の表中に記されています。
EN 12254
| Test Wavelength | Spot Diameter | Exposure Duration | Laser Optical Density |
|---|---|---|---|
| 532 nm | 910 µm | 100 Seconds | D,AB7 |
| 1070 nm | 910 µm | 100 Seconds | D,AB7 |
| 10.6 µm | 956 µm | 100 Seconds | D,AB5 |
ANSI Z136.7
| Test Wavelength | Spot Diameter | Exposure Duration | Test Irradiance | Laser Barrier Threshold |
|---|---|---|---|---|
| 532 nm | 532 µm | 100 Seconds | 2546 W/cm2 | No Penetration |
| 1070 nm | 910 µm | 100 Seconds | 150 KW/cm2 | No Penetration |
| 10.6 µm | 956 µm | 100 Seconds | 27.4 W/cm2 | No Penetration |
| Posted Comments: | |
Benoit RAPHALEN
(posted 2024-08-26 10:11:40.97) Hello,
Does those products (TPSx) are certified as
Food certificate or food contact ?
Thanks in advance,
Kind Regards tschofield
(posted 2024-09-05 05:33:21.0) Thank you for your question. Unfortunately, the TPSx series of Aluminium Protective Screens are not rated or certified to be used in culinary settings. I will reach out to you directly to discuss your application further Erik Hinkelmann
(posted 2023-03-10 13:21:11.5) I am interested in more test data for tests in accordance with EN 12254. I am interested in the range 1500-1600 nm. Could you provide this? Thank you. JReeder
(posted 2023-03-13 07:48:29.0) Thank you for your enquiry. I have reached out to you directly to discuss this further. Moritz von Sivers
(posted 2022-06-15 14:59:57.12) It would be nice to have a version with engraved lines every millimeter for better alignment DJayasuriya
(posted 2022-06-16 06:25:15.0) Thank you for your feedback, we have passed this on to our engineering group. David Winter
(posted 2022-01-05 09:59:59.033) great idea but let down by poor fixing of magnets, one came off after a few minutes use cwright
(posted 2022-01-06 03:19:54.0) Response from Charles at Thorlabs: Thank you for your feedback, I'm sorry to hear you have been inconvenienced. I would expect an insufficient application of glue was used in production. We will reach out to you for your order details so we can offer a replacement screen. colin.hebert
(posted 2016-09-21 14:43:25.147) Would it be possible to get a copy of the full ANSI Z136.7 test results that are listed under the Test Data tab for these products?
Thank you! jlow
(posted 2016-09-23 04:49:08.0) Response from Jeremy at Thorlabs: We will contact you directly to provide this. user
(posted 2016-08-02 10:36:21.353) Please consider adding 6" and 18" (15, 45 cm) long versions of the aluminum protective screens, so that combinations can be used for any breadboard size you carry. For example, no combination of screens you have currently will cover an MB4560/M. bwood
(posted 2016-08-03 06:52:27.0) Response from Ben at Thorlabs: Thank you for your interest in our product range. We can offer custom sizes in these screens if needed, please contact your local technical support office for information on this. However, I will pass this suggestion onto our engineers, to see if they could make these sizes part of our standard product range. demuth2
(posted 2015-03-05 12:28:13.46) In the IR regime, anodized aluminum acts as a very good reflector... It would be a VERY useful graph to show reflectance (or absorptance) as a function of wavelength at 0deg and 45deg. Is this possible? Can you send me the data/upload it to your website?
Do you have any other beam blockers that have low reflectance at 1um?
-James rcapehorn
(posted 2015-03-10 05:30:45.0) Response from Rob at Thorlabs: Thank you for your interest in our product range. You are correct that anodized aluminium does usually have a relatively high reflectance in the IR region, unfortunately however we do not have any data for this particular product. I will contact you directly to further discuss your options. max.schiller
(posted 2013-05-03 09:20:45.997) Hi. Is it possible to order bigger plates (at least 1mx1m)? Delivery - Germany. cdaly
(posted 2013-05-08 14:18:00.0) Response from Chris at Thorlabs: We have done custom sizes in the past, but the largest to date is 24"x14". I will look into this for you and contact you directly to discuss the possibilities. user
(posted 2013-03-21 23:02:52.457) I am appalled at the cost of the TPS5. I can buy a 1' x 1' sheet of pre-cut 6061 aluminum from McMaster for less than $19, and anodize it in the university shop. I could make one of these myself for half the cost of what you are charging. It does not seem that your manufacturing is very cost sensitive. jlow
(posted 2013-03-29 08:17:00.0) Response from Jeremy at Thorlabs: When we (Thorlabs) set out to build a cost effective laser screen, we had a couple of goals plus a few constraints that needed to be met that may make our screens more expensive than what you can produce in your university machine shop. Because our customers rely on us to repeatedly provide the same product every time they buy it, we had to start with much higher tolerances on the initial sheet of aluminum than the part you referenced from McMaster Carr. Also, a standard sheet of aluminum often has tooling marks from the press or draw procedure. As a result, we prepare the surface of the plates by bead blasting the final surface in a way that provides a consistent and diffuse reflection of light incident on the screen. The corners are rounded for safety and mounting slots are machined. The product is then given a high quality anodized finished and priced so that it is hopefully a good value for our customers. Thorlabs is constantly looking for improvements in our manufacturing efficiencies that will allow us to maintain or even reduced the price on our products. Based on your feedback, I have requested that this product line be evaluated to see if Thorlabs can reduce the cost. jlow
(posted 2013-01-17 14:00:00.0) Response from Jeremy at Thorlabs: The grid on the laser safety screen is laser engraved. The price for the product is based on the cost of manufacturing and we are committed to providing the best value to our customers. Samuel.H.Burgen
(posted 2013-01-16 12:43:11.3) Is the grid on the Laser Safety Screen laser marked or screen printed. If screen printed, will the ink burn and/or outgas if it experiences 350 J/cm2 (1064 nm, 20 ns, 20 Hz, Ø1.14 mm) energy flux. Also, don't you think this is a little expensive for what it is. Could you consider lowering the price to about half. For $28 I could take my girlfriend out for a nice dinner and get dessert. Your prices are not as good as they use to be any more. |
ズーム- ビードブラストおよびアルマイト加工済みアルミニウム製バリア
- 5種類のサイズ (幅 x 高さ):
- 203 mm x 152 mm
- 305 mm x 152 mm
- 305 mm x 305 mm
- 610 mm x 152 mm
- 610 mm x 305 mm
アルミニウム保護スクリーンは、迷光や不要な光が実験用の光学系に出入りするのを防ぎます。 アルミニウム材は、まずビードブラスト加工されてから、アルマイト処理されて、均一に光を拡散させる面となります。スクリーン厚さが2 mmでベースの幅が20 mmとコンパクトサイズで、軽量であるため、簡単に光学系に組み込むことができます。
スクリーンのベース部分には、長さが50.8 mmの長溝型の取付け穴が複数あるので、様々な取付け方法が可能です。 これらの取付け穴はM6キャップスクリュ用の設計となっています。 TPS4の場合には追加のM4または#8-32キャップスクリュ用貫通穴が中心にあり、TPS4をポストに取付けることもできます。平面型レーザ保護スクリーンを連結してバリアを構成することができる連結プレートも下記にてご紹介しています。
| Item # | TPS4 | TPS13 | TPS5 | TPS14 | TPS6 |
|---|---|---|---|---|---|
| Size (W x H) | 8" x 6" (203 mm x 152 mm) | 12" x 6" (305 mm x 152 mm) | 12" x 12" (305 mm x 305 mm) | 24" x 6" (610 mm x 152 mm) | 24" x 12" (610 mm x 305 mm) |
| Mounting Holesa | 2 Slotted + 1 Through | 2 Slotted | 2 Slotted | 4 Slotted | 4 Slotted |
| Weight | 0.23 kg (0.51 lbs) | 0.27 kg (0.59 lbs) | 0.5 kg (1.10 lbs) | 0.55 kg (1.21 lbs) | 1 kg (2.20 lbs) |
| Compatible Joiner Plates | TPSJ3 and TPSJ4 | TPSJ3 and TPSJ4 | TPSJ1 and TPSJ2 | TPSJ3 and TPSJ4 | TPSJ1 and TPSJ2 |
| Damage Threshold | ＞350 J/cm2 (1064 nm, 20 ns, 20 Hz, Ø1.14 mm) | ||||
ズーム
| Joiner Plate Compatibility | |||
|---|---|---|---|
| Item # | Type | Height | Compatible Screens |
| TPSJ1(/M) | Straight | 12" (305 mm) | TPS5 and TPS6 |
| TPSJ2(/M) | Corner | ||
| TPSJ3(/M) | Straight | 6" (152 mm) | TPS4, TPS13, and TPS14 |
| TPSJ4(/M) | Corner | ||

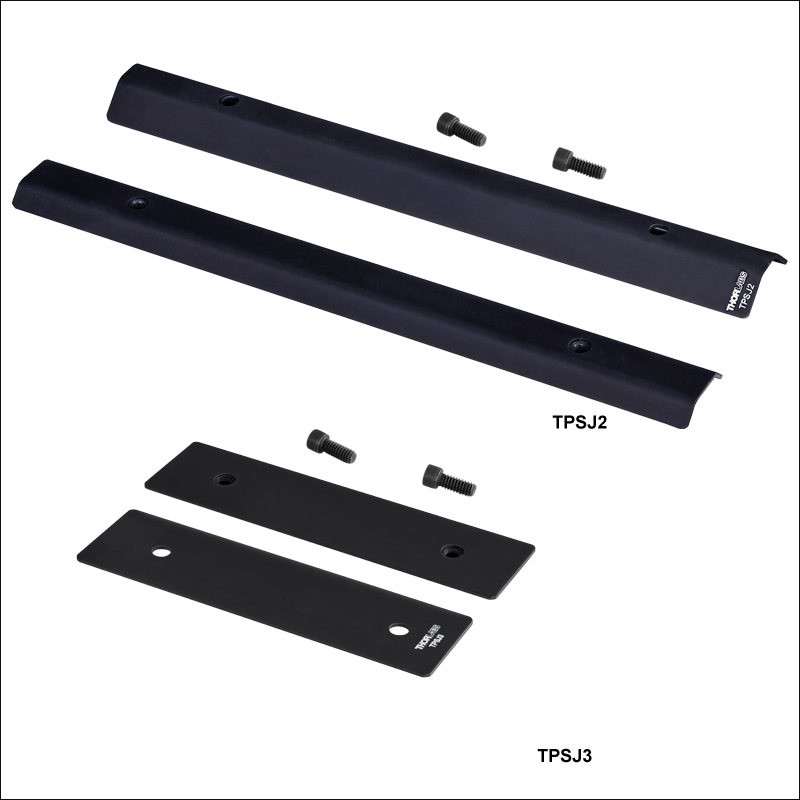

- 保護スクリーン平面用のアルミニウム製連結プレート
- 複数のバリアをつなげる際に使用
- 平面用またはコーナ用をご用意

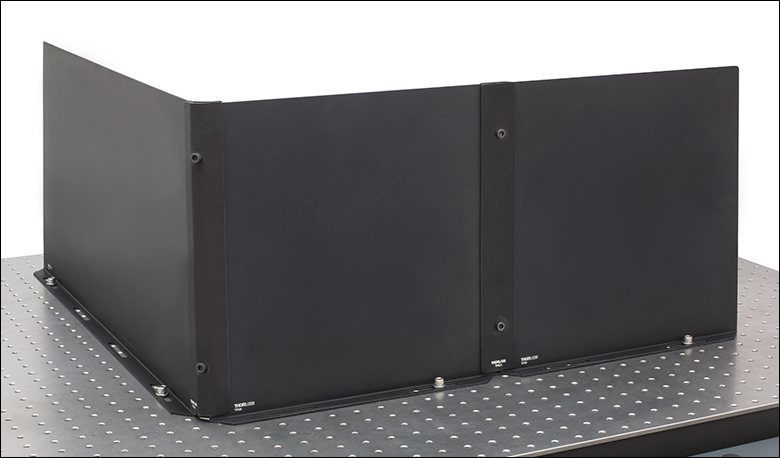

こちらの連結プレートを用いて、平面型レーザ保護スクリーンを連結してバリアを作成したり、実験装置の周囲を完全に囲ったりすることができます。対応しているスクリーンは右表をご参照ください。平面用の連結プレート、およびコーナ用の直角プレートをご用意しています。
どちらも前面用と背面用のプレートが含まれているので、スクリーンの前後に装着して連結させることができます。 連結プレートの両側はそれぞれ約6 mmずつスクリーンと重なります。 プレートとプレートの間に2枚のスクリーンを挟み、付属する2つの黒いM6キャップスクリュを用いてプレートをボルト締めします。
プレートの材料、厚さ、表面処理は保護スクリーンと同じです。ただし、これらはボルトで固定するため、スクリーンと連結プレートの接続部分のレーザに対する安全性については、お客様ご自身の責任でご確認ください。なお、この連結プレートは、下記掲載のカーブ型保護スクリーンには対応しておりませんのでご注意ください。
ズーム| Item # | TPS8 | TPS7 | TPS9 |
|---|---|---|---|
| Size (W x H) | 8" x 6" (203 mm x 152 mm) | 12" x 12" (305 mm x 305 mm) | 24" x 12" (610 mm x 305 mm) |
| Mounting Holesa | 2 Slotted + 1 Through | 2 Slotted | 4 Slotted |
| Weight | 0.3 kg (0.66 lbs) | 0.7 kg (1.54 lbs) | 1.4 kg (3.08 lbs) |
| Damage Threshold | ＞350 J/cm2 (1064 nm, 20 ns, 20 Hz, Ø1.14 mm) | ||
- ビードブラストおよびアルマイト加工済みアルミニウム製バリア
- カーブ型スクリーンがレーザの迷光を偏向
- 下記の5つのサイズから選択可能 (幅 x 高さ):
- 203 mm x 152 mm
- 305 mm x 305 mm
- 610 mm x 305 mm
この保護スクリーンは上記の平面型保護スクリーンと同様の機能に加え、上方に反射する可能性のあるレーザ光(迷光)を遮断できるよう湾曲した形状になっております。 アルミニウム材は、まずビードブラスト加工されてから、アルマイト処理されて、均一に光を拡散させる面となります。 スクリーン厚さが2 mmでベースの幅が20 mmとコンパクトサイズで、軽量であるため、簡単に光学系に組み込むことができます。
スクリーンのベース部分には、長さが50.8 mmのスロット型の取付け穴が複数あるので、様々な取付け方法が可能です。 これらの取付け穴はM6キャップスクリュ用の設計となっています。 TPS8にはM4ならびに#8-32キャップスクリュ用の貫通穴が中心にあり、ポストに取付けることもできます。
ズーム
Click to Enlarge
ビーム安定化システム内のTPSM1(/M)
- ターゲットグリッドがレーザ刻印されたアルミニウム製レーザ安全スクリーン
- 2種類のサイズから選択可能
- TPSM1/M:200.0 mm x 75.0 mm、 設置面積:75.0 mm x 35.0 mm
- TPSM2/M:300.0 mm x 75.0 mm、 設置面積:75.0 mm x 35.0 mm
- スクリーンを底面の2つの磁石で保持
- スロット穴により非磁性の面にも取り付け可能
- 光を均一に拡散するアルマイト処理コーティング
- 損傷閾値:> 350 J/cm2(1064 nm、 20 ns、 20 Hz、 Ø1.14 mm)
磁石付きレーザ安全スクリーンの一方の面には、レーザーアライメント時の粗調整に使用できる10 mmのターゲットグリッドが刻印されており、もう一方の面は完全なビームブロック用途に使用いただけるよう無地の状態になっています。 各スクリーンのベースには2個の強力な磁石がついており、スクリーンを磁性タイプの作業面に取り付けられるので、柔軟に移動することも可能です。貫通穴もあるので、スクリーンをキャップスクリュで恒久的に締め付け固定することもできます。また、非磁性の面にも取付けることも可能です。このスクリーンは小型であるため、アクセサリの隙間に設置できるので、レーザ系に簡単に組み込むことができます。スクリーンの材質はアルミニウムで、鋭利なバリを取り除くためにバレル研磨され、また、アルマイト処理によって光を均一に反射する表面仕上げとなっています。
注:マグネットが非常に強力であるため、レーザースクリーンを、ペースメーカやクレジットカードなどの磁界の影響を受けやすい物品の近くでは使用しないでください。
