上部調整機能付きキネマティックミラーマウント

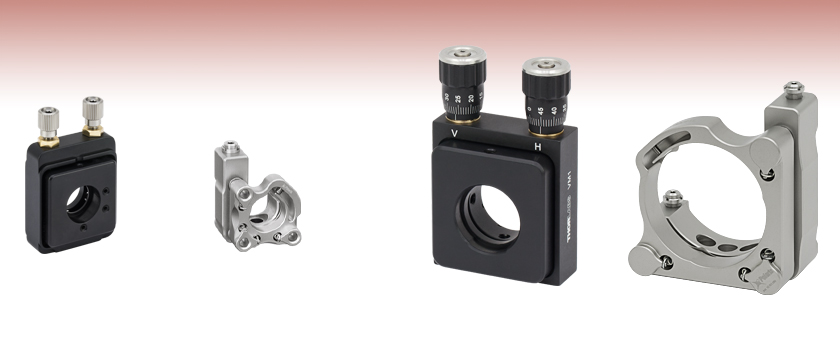

![](https://www.thorlabs.co.jp/Images/GuideImages/227_VertDriveMt_12.jpg)
- Two-Adjuster Mounts with Vertical Drives that Keep Beam Path Clear
- Options for Ø1/2", Ø1", Ø1.5", and Ø2" Mirrors
- Ideal for Use with High-Power Lasers
VM1
Mirror Mount for Ø1" Optics
POLARIS-K05VS2L
Mirror Mount for Ø1/2" Optics, Left-Handed
(Right-Handed Version Available)
POLARIS-K2VS2
Mirror Mount for Ø2" Optics, Right-Handed
(Left-Handed Version Available)
VM05
Mirror Mount for Ø1/2" Optics
![](../../images/loading-red.gif)
Please Wait
特長
- 上部調整機能(アジャスタ)が2つついたキネマティックミラーマウント
- Ø12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø31.8 mm(Ø1.5インチ)またはØ50.8 mm(Ø2インチ)ミラー用
- 省スペースのセットアップに適したコンパクトな設計と上部の調整機能
- 上部調整機能付きのPolaris®ミラーマウントは、熱的かつ長期の安定用に設計
上部調整機能付きキネマティックミラーマウント
上部調整機能付きキネマティックミラーマウントはØ12 mm~Ø12.7 mm(Ø1/2インチ)またはØ25 mm~Ø25.4 mm(Ø1インチ)光学素子用にご用意しております。こちらのマウントのアジャスタは光路の上に位置しているため、入射ビームの近くに手を入れずにシステムを安全に調整することが可能です。アクチュエータもコンパクトなセットアップに適した位置にあります。VM05/MとVM1/Mのマウントの角度調整範囲は±3°で、黒色アルマイト加工が施されています。 本体の厚みにより剛性が向上され、調整作業中にしなるようなことはありません。
上部2アジャスタ付きPolarisキネマティックミラーマウント
上部2アジャスタ付きミラーマウントはØ12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)とØ31.8 mm(Ø1.5インチ)、Ø50.8 mm(Ø2インチ)の光学素子用です。特許取得済みの上部アジャスタ(US Patent 11,320,621)と、モノリシックフレクシャーアームを用いた光学素子取付け穴(US Patent 10,101,559)が特長です。この設計は光学歪みを最小限に抑えながら、高い保持力とビームポインティングの安定性をもたらします。Polarisの光学素子保持用の穴は、温度変化や移動時の衝撃や振動など、様々な環境条件の変化に対して最良のビームポインティング安定性が得られるように精密加工されています。熱処理済みのステンレススチールから機械加工されたPolarisマウントには精密に整合されたアジャスタが採用されており、またボール接触とサファイアシートにより滑らかなキネマティック調整を行うことができます。また、クリーンルームや真空に対応するように設計されています。詳細については製品ページをご覧ください。
Posted Comments: | |
Douglas Arbuckle
 (posted 2024-08-28 15:33:44.94) Hi. Would you be able make mounts with the same form as VM1s for 2" optics? We would be interested in them if available. Many thanks jdelia
 (posted 2024-08-30 08:18:42.0) Thank you for reaching out. While we unfortunately do not currently offer this, I have forwarded this request along to our design engineers via our internal suggestion forum for consideration as a future stock product. I have also reached out directly to discuss your application and whether our current vertical-drive mount for 2" diameter optics, POLARIS-K2VS2(L), may work for you. Choi Byungwon
 (posted 2024-05-13 11:18:29.08) 初めまして、韓国H&J CorpのChoiと申します.
一つ、質問ですが、
既存は上部調整式キネマティックマウントが無いTypeでInch Renchで調整使用しました.
上部調整式キネマティックマウントを取り除く事も可能ですか.
韓国に出荷する条件で見積書(数量: 3個)をお願い致します. cdolbashian
 (posted 2024-05-21 12:24:22.0) Thank you for reaching out to us with this custom request. I have contacted you directly in order to discern some specifics regarding your needs. melanie
 (posted 2018-11-14 11:32:54.99) Are the adjustments lockable ?
There is a screw in the middle of the end of the micrometer head, which might be for locking the adjustment.
Is that what this screw is for ?
It looks like the exact same micrometer used with the gimbal mounts, which IS advertised as lockable. YLohia
 (posted 2018-11-14 11:10:33.0) Hello, thank you for contacting Thorlabs. Unfortunately, these mounts are not lockable. The GMB1 gimbal mount is lockable with the side located locking thumbscrews. The actual adjuster knob is not intrinsically lockable. The GM100, which is the gimbal equivalent of the VM1, is not lockable and is not advertised as such. The hex on the top of the adjustment knob is often mistaken for a locking mechanism, but it is there for convenience so a ball driver can be used for adjustment. ivangr
 (posted 2018-08-02 16:17:46.013) Hello,
I am contacting you concerning the VM1/M mount.
I was wondering whether it would be possible to have additional graduations on the actuators (similarly to standard micrometer screws) to keep track of how many rotations of the actuators have been done, in order to have a better 'absolute calibration' of the angle.
My application is the following: I need to align a nonlinear crystal to a reference position, and then detune it by a certain angle. The VM1 gives me a very good angular accuracy, however as soon as I need to detune by more than one rotation of the actuator, I need to pay extra attention and keep track of how many rotations I did in order to know the detuning angle. This easily gets unpractical, especially since I need to detune over a wide range of angles.
Best regards,
Ivan llamb
 (posted 2018-08-03 08:57:18.0) Hello Ivan, thank you for contacting Thorlabs. We use the component with the engraved witness line in various other products as well, so a large scale modification would not be feasible because of the different graduated scales for each product that uses this component. We may be able to offer a one-off quote for a customized product, where the witness line has perpendicular engravings to keep track of your rotations. I will reach out to you directly to discuss further. arne.meyeraufderheide
 (posted 2017-09-26 15:15:11.237) Hello Thorlabs,
do these top-driven mirror mounts also exist for 2" optics? Due to a lack of space we want to minimize the footprint of our 2" mounts, the usual 2" mirror mounts have the knobs behind the mirror which sometimes collide with other optomechanic in our setup.
Best regards nbayconich
 (posted 2017-10-12 12:23:59.0) Thank you for contacting Thorlabs. We can offer this as a special made item. I will reach out to directly about our custom capabilities. werner.engel
 (posted 2017-02-16 20:04:40.277) What I did not find at any optics shop is a device as slimm as the VM1, but also capable of the other 2 axis - like the K5X1.
The reason for this: Sometimes you need to build a very short cavity - in this case the screws behind the partly reflective mirror are much too long!! The length of the whole device should be as short as possible.
Has this been discussed allready?
Any plan to develop such a mount?
This would make optical cavities much shorter!
Waiting for your feedback,
Werner tfrisch
 (posted 2017-02-20 09:53:59.0) Hello, thank you for contacting Thorlabs. I have posted your need in our internal engineering forum, and I will reach out to you directly to discuss this application. thbu
 (posted 2016-12-20 07:09:36.823) For my design a VM05/M would be very suitable. On the other hand I consider the Polaris K05 mount for the well tested and documented stability. Do you have similar stability measurements for the VM05/M? How much better is the Polaris series?
Best regards. tfrisch
 (posted 2016-12-22 06:13:18.0) Hello, thank you for contacting Thorlabs. The Polaris line was designed with stability in mind whereas VM05/M was intended to be a compact stage with the actuator knobs accessible from the same side. I will reach out to you directly for more details about your application. user
 (posted 2013-03-05 16:06:01.21) FYI: The step model of VM1 seems to be a little messed up. The plate for mounting the optic is offset to the left, unphysically. cdaly
 (posted 2013-03-07 16:13:00.0) Response from Chris at Thorlabs: Thank you for your feedback. The front plate does appear to be offset, looks like it was mated to the edge of the cutout rather than being centered. I will try to get this updated. Thank you for pointing this out. jlow
 (posted 2012-08-03 16:07:00.0) Response from Jeremy at Thorlabs to Fran: The VM05 and VM1 use setscrews to hold the optic in place instead of retaining rings. Therefore, there's not really a maximum optic thickness. The minimum optic thickness is about 0.14" (3.6 mm). franxm
 (posted 2012-08-03 10:29:05.0) What is the maximum thickness optic the VM05 and VM1 can support?
Thanks,
Fran |
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
- Ø12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子を取付け
- 光学素子の最小厚さ: 3.6 mm
- 全角度範囲:±3°
- アジャスタ1回転あたり0.5°の角度調整
- M4およびM3の取付け穴あり
この上部調整機能付きキネマティックマウントVM05/Mの特長は、上部に0.25 mmピッチのアクチュエータがあることで、調整中に手で光路を妨げることがないので、ハイパワーレーザでの使用に適します。 2個の精密調整ネジがあり、1回転ごとの角度調整は0.5°と精密な調整が可能です。 各ノブは手動あるいは2.0 mm六角レンチやボール(六角)ドライバで回転します。VM05/Mのマウントでは、合計で±3°の範囲で角度調整ができて、開口はØ11.2 mmです。先端がナイロン製のロック用止めネジがØ12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子を固定します。マウント本体には厚みと剛性があるので調整作業中にしなるようなことはありません。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
Key Specificationsa | ||
---|---|---|
Accepted Optic Sizeb | Ø1/2", ≥0.08" (2 mm) Thick | |
Adjustment per Revolutionc | ~11 mrad/rev | |
Mechanical Angular Range (Nominal) | +3°/-2.5° | |
Beam Deviation After Thermal Cyclingd | < 2 μrad | |
Vacuum Compatibilitye | 10-9 Torr at 25 °C with Proper Bake Out; 10-5 Torr at 25 °C without Bake Out; Grease Vapor Pressure:10-13 Torr at 20 °C, 10-5 Torr at 200 °C; NASA ASTM E595, Telcordia GR-1221 | |
Operating Temperature Range | -30 to 200 °C |

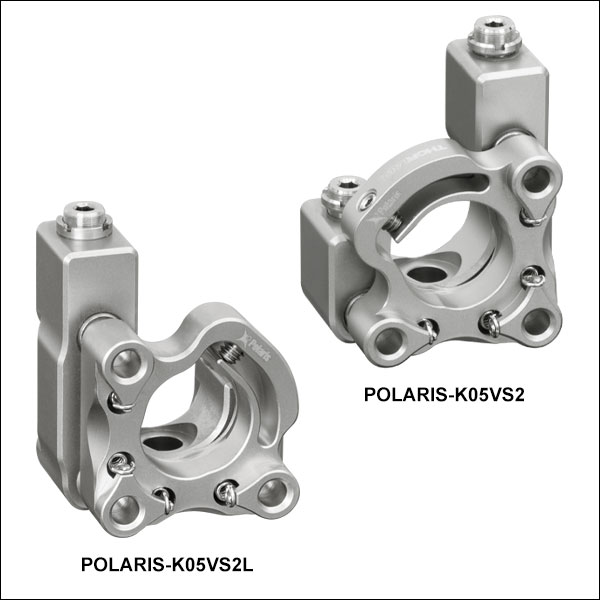

- Ø12.7 mm(Ø1/2インチ)光学素子用
- 角度調整範囲:+3°/-2.5°(公称値)
- 分解能:約11 mrad/rev
- 本体と整合した130 TPIのアクチュエータ
- 温度サイクル試験後の変化量は2 µrad以下(詳細は製品ページの「試験データ」タブ参照)
- 特許取得済みモノリシックフレクシャーアーム(US Patent 10,101,559)
- 特許取得済み上部アジャスタ(US Patent 11,320,621)
- 右手系と左手系をご用意
Ø12.7 mm(Ø1/2インチ)光学素子用の2アジャスタ付きPolarisキネマティックミラーマウントは、長期安定性に優れ、また上部に配置された調整機構を用いて高分解能な調整が可能です。右手系と左手系のマウントをご用意しております。特許取得済みのモノリシックフレクシャーアームを用いたミラー取付け部は、取り付けた光学素子に対して強い保持力を保ちながら、その波面歪みを最小限に抑えることができます。フレクシャーアームは付属のネジと1.3 mm(0.05インチ)六角レンチで操作できます。このPolaris製品は、一般的に想定されるビームのミスアライメント要因にはすべて対処しており、またクリーンルームや真空でも使用できるように設計されています(右表参照)。
130 TPIアジャスタには2.0 mmの六角穴が付いており、当社のつまみネジ型六角レンチHKTS-5/64や調整ツールSA1の末端の六角レンチ、あるいは一般の2.0 mm六角レンチでも調整可能です。これらのアジャスタはロック用カラーPOLARIS-LNS05で固定できます。各マウントには2つのロック用カラーが予め取り付けられています(各アジャスタに1つずつ)。これらの付属のロック用カラーは、スパナレンチPOLARIS-T3を用いて容易に緩めたり締め付けたりすることができます。スパナレンチの中央には2.0 mm六角レンチを挿入できる貫通穴があり、ロック用カラーを締め付ける際にアジャスタの位置を固定しておくことができます。 長期安定性を必要とする場合には、締め付けトルクとして0.23 N•mを推奨していますが、このトルクは当社のプリセット型トルクレンチTW13をご使用いただくと得ることができます。
ポスト取付け用として、M4ザグリ穴が付いています。ザグリ穴は浅いので、光路を妨げずにポストに取り付けられるよう、低頭のM4と#8-32キャップスクリュが付属しています。開口の大きさは、M4キャップスクリュを使用した場合は8.6 mmに、#8-32キャップスクリュを使用した場合は9.9 mmになることにご注意ください。カスタム構成で取り付ける場合は、各ザグリ穴の両側にあるØ2 mmの位置決めピン用の穴を利用することで、取り付けの位置と角度を精密に設定できます。位置決めピンとしては、標準のDIN 7-m6のご使用をお勧めしています(詳細は型番横の赤いアイコンをクリックしてご覧ください)。このマウントには、Polarisミラーマウント用Ø25 mmポストなど、Ø2 mmの位置決めピン用の穴が付いたステンレススチール製ポストをお勧めします。
マウントはカスタマイズすることが可能で、例えば当社の低歪みマウントに用いられている前面プレートを使用したり、背面プレートの側面に取付け穴やアライメントピン用の穴を設けて、アジャスタが水平方向に向くように取付けられるようにしたりすることもできます。詳細は当社までお問い合わせください。
製品の詳細はPolaris上部調整機構付きマウントのページをご覧ください。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)

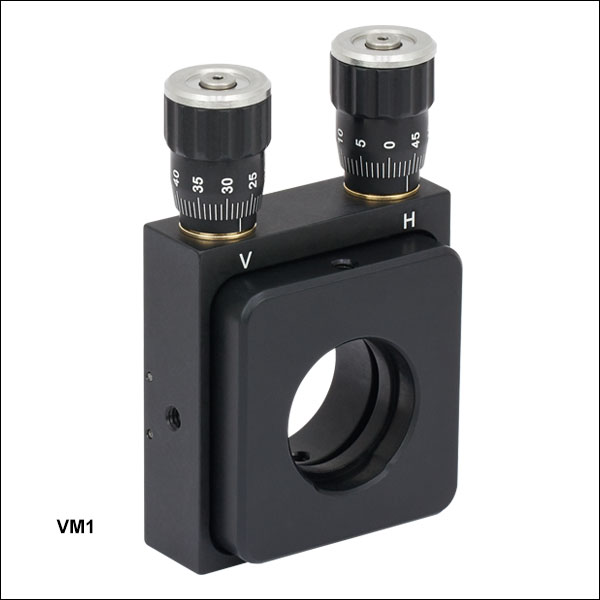

- Ø25 mm~Ø25.4 mm(Ø1インチ)の光学素子を取付け
- 光学素子の最小許容厚さ: 2.8 mm
- 全角度範囲:±3°
- アジャスタ1回転あたり0.25°の角度調整
- 目盛付きのノブで1回転あたり50目盛
- M4取付け穴
この上部調整機能付きキネマティックマウントVM1/Mの特長は上部に100 TPIアクチュエータがあることで、調整中に手で光路を妨げることがないので、ハイパワーレーザでの使用に適します。 2個の精密調整ネジがあるので、1回転ごとの角度調整は0.25°と精密な調整が可能です。 VM05/Mとは異なり、先端のネジはノブの回転に使用できません。VM1/Mのマウントでは、合計で±3°の範囲で角度調整ができて、開口はØ23.9 mmです。先端がナイロン製のロック用止めネジがØ25 mm~Ø25.4 mm(Ø1インチ)の光学素子を固定します。マウント本体には厚みと剛性があるので調整作業中にしなるようなことはありません。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
Key Specificationsa | ||
---|---|---|
Accepted Optic Sizeb | Ø1", ≥0.14" (3.5 mm) Thick | |
Adjustment per Revolutionc | ~7.7 mrad/rev | |
Mechanical Angular Range | ±4° (Nominal) | |
Beam Deviation After Thermal Cyclingd | < 1 rad | |
Vacuum Compatibilitye | 10-9 Torr at 25 °C with Proper Bake Out 10-5 Torr at 25 °C without Bake Out Grease Vapor Pressure: 10-13 Torr at 20 °C; 10-5 Torr at 200 °C NASA ASTM E595, Telcordia GR-1221 | |
Operating Temperature Range | -30 to 200 °C |

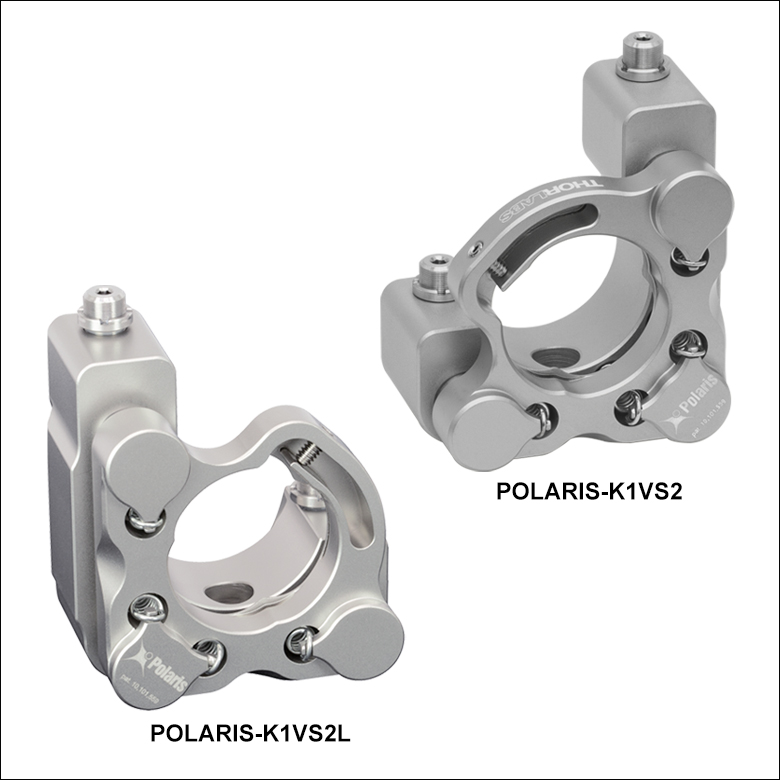

- Ø25.4 mm(Ø1インチ)光学素子用
- 角度調整範囲:±4°
- 分解能:約7.7 mrad/rev
- 本体と整合した100 TPIのアクチュエータ
- 温度サイクル試験後の変化量は1 µrad以下(詳細は製品ページの「試験データ」タブ参照)
- 特許取得済みモノリシックフレクシャーアーム(US Patent 10,101,559)
- 特許取得済み上部アジャスタ(US Patent 11,320,621)
- 右手系と左手系をご用意
Ø25.4 mm(Ø1インチ)光学素子用の2アジャスタ付きPolarisキネマティックミラーマウントは、長期安定性に優れ、また上部に配置された調整機構を用いて高分解能な調整が可能です。右手系と左手系のマウントをご用意しております。特許取得済みのモノリシックフレクシャーアームを用いたミラー取付部は、取付けた光学素子に対して強い保持力を保ちながら、その波面歪みを最小限に抑えることができます。フレクシャーアームは付属のネジと1.3 mm(0.05インチ)六角レンチで操作できます。このPolaris製品は、一般的に想定されるビームのミスアライメント要因にはすべて対処しており、またクリーンルームや真空でも使用できるように設計されています(下表参照)。
![](https://www.thorlabs.co.jp/images/tabimages/Polaris_Kinematic_Vertical_Adjustment_A1-250.jpg)
Click to Enlarge

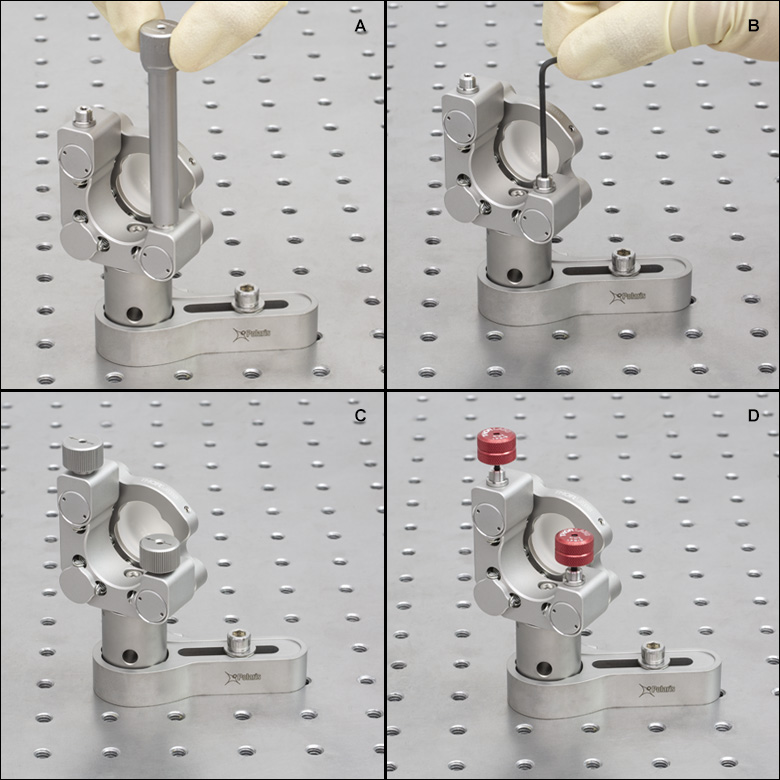

Ø25.4 mm(Ø1インチ)光学素子用マウントPOLARIS-K1VS2の調整方法:
A: POLARIS-T2でロック用カラーPOLARIS-LNS1を調整
B:2.0 mm六角レンチを用いてアジャスタを調整
C:着脱式ノブPOLARIS-N5をアジャスタに取り付けて調整
D:六角ノブHKTS-5/64をアジャスタに取り付けて調整
POLARIS-K1VS2Lも同様な調整が可能です。
こちらのミラーマウントの100 TPIアジャスタには2.0 mmの六角穴が付いており、当社のつまみネジ型六角レンチHKTS-5/64や調整ツールSA1の末端の六角レンチ、あるいは汎用の2.0 mm六角レンチでも調整可能です。そのほか、脱着可能な薄型の調整ノブPOLARIS-N5をアジャスタにねじ込むと、感触が向上してより微細な調整がしやすくなります。なお、その時にはノブがアジャスターネジの露出した部分に直接ねじ込まれるため、マウントの機械的な角度調整範囲は狭くなる場合があります。
マウントのアジャスタはロック用カラーPOLARIS-LNS1で固定できます。各マウントには2つのロック用カラーが予め取り付けられています(各アジャスタに1つずつ)。これらの付属品のロック用カラーは、スパナレンチPOLARIS-T2を用いて容易に緩めたり締め付けたりすることができます。
ポスト取付け用として、2つのM4ザグリ穴が付いています。カスタム構成で取り付ける場合は、各ザグリ穴の両側にあるØ2 mmの位置決めピン用の穴を利用することで、取り付けの位置と角度を精密に設定できます。標準の位置決めピンDIN 7-m6のご使用をお勧めしています(詳細は型番横の赤いアイコンをクリックしてご覧ください)。このマウントには、Polarisミラーマウント用Ø25 mmポストなど、Ø2 mmの位置決めピン用の穴が付いたステンレススチール製ポストをお勧めします。
マウントはカスタマイズすることが可能で、例えば当社の低歪みマウントに用いられている前面プレートを使用したり、背面プレートの側面に取付け穴やアライメントピン用の穴を設けて、アジャスタが水平方向に向くように取付けられるようにしたりすることもできます。詳細は当社までお問い合わせください。
製品の詳細はPolaris上部調整機構付きマウントのページをご覧ください。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
Key Specificationsa | ||
---|---|---|
Accepted Optic Sizeb | Ø1.5", ≥0.24" (6.0 mm) Thick | |
Adjustment per Revolutionc | ~5.5 mrad/rev | |
Mechanical Angular Range (Nominal) | ±3° | |
Beam Deviation After Thermal Cyclingd | ≤1 μrad | |
Vacuum Compatibilitye | 10-9 Torr at 25 °C with Proper Bake Out; 10-5 Torr at 25 °C without Bake Out; Grease Vapor Pressure:10-13 Torr at 20 °C, 10-5 Torr at 200 °C; NASA ASTM E595, Telcordia GR-1221 | |
Operating Temperature Range | -30 to 200 °C |
- Ø38.1 mm(Ø1.5インチ)光学素子用
- 角度範囲:±3°(公称値)
- 分解能:約5.5 mrad/rev
- 本体と整合した100 TPIのアクチュエータ
- 温度サイクル試験後の変化量は1 µrad以下(詳細は製品ページの「試験データ」タブ参照)
- 特許取得済みモノリシックフレクシャーアーム(US Patent 10,101,559)
- 特許取得済み上部アジャスタ(US Patent 11,320,621)
- 右手系と左手系をご用意
Ø38.1 mm(Ø1.5インチ)光学素子用の2アジャスタ付きPolarisキネマティックミラーマウントは、長期安定性に優れ、また上部に配置された調整機構を用いて高分解能な調整が可能です。右手系と左手系のマウントをご用意しております。特許取得済みのモノリシックフレクシャーアームを用いたミラー取付部は、取付けた光学素子に対して強い保持力を保ちながら、その波面歪みを最小限に抑えることができます。フレクシャーアームは付属のネジと1.3 mm(0.05インチ)六角レンチで操作できます。このPolaris製品は、一般的に想定されるビームのミスアライメント要因にはすべて対処しており、またクリーンルームや真空でも使用できるように設計されています(右表参照)。
こちらのミラーマウントの100 TPIアジャスタには2.0 mmの六角穴が付いており、当社のつまみネジ型六角レンチHKTS-5/64や調整ツールSA1の末端の六角レンチ、あるいは汎用の2.0 mm六角レンチでも調整可能です。そのほか、脱着可能な薄型の調整ノブPOLARIS-N5をアジャスタにねじ込むと、感触が向上してより微細な調整がしやすくなります。なお、その時にはノブがアジャスターネジの露出した部分に直接ねじ込まれるため、機械的な角度調整範囲は狭くなる場合があります。
マウントのアジャスタはロック用カラーPOLARIS-LNS1で固定できます。各マウントには2つのロック用カラーが予め取り付けられています(各アジャスタに1つずつ)。これらの付属品のロック用カラーは、スパナレンチPOLARIS-T2を用いて容易に緩めたり締め付けたりすることができます。アジャスタの調整や固定方法は、上記のØ25.4 mm(Ø1インチ)ミラーマウントPOLARIS-K1VS2と同様です(Ø31.8 mm(Ø1.5インチ)光学素子用ミラーマウントPOLARIS-K15VS2(L)は同じアジャスタを使用しています)。
ポスト取付け用として、2つのM4ザグリ穴が付いています。カスタム構成で取り付ける場合は、各ザグリ穴の両側にあるØ2 mmの位置決めピン用の穴を利用することで、取り付けの位置と角度を精密に設定できます。標準の位置決めピンDIN 7-m6のご使用をお勧めしています(詳細は型番横の赤いアイコンをクリックしてご覧ください)。このマウントには、Polarisミラーマウント用Ø25 mmポストなど、Ø2 mmの位置決めピン用の穴が付いたステンレススチール製ポストをお勧めします。
マウントはカスタマイズすることが可能で、例えば当社の低歪みマウント,に用いられている前面プレートを使用したり、背面プレートの側面に取付け穴やアライメントピン用の穴を設けて、アジャスタが水平方向に向くように取付けられるようにしたりすることもできます。詳細は当社までお問い合わせください。
製品の詳細はPolaris上部調整機構付きマウントのページをご覧ください。
![Back to Top Back to Top](https://www.thorlabs.co.jp/images/arrow_Vert.gif)
Key Specificationsa | ||
---|---|---|
Accepted Optic Sizeb | Ø2", ≥0.14" (3.5 mm) Thick | |
Adjustment per Revolutionc | ~5 mrad/rev | |
Mechanical Angular Range (Nominal) | ±3° | |
Beam Deviation After Thermal Cyclingd | ≤2 μrad | |
Vacuum Compatibilitye | 10-9 Torr at 25 °C with Proper Bake Out; 10-5 Torr at 25 °C without Bake Out; Grease Vapor Pressure:10-13 Torr at 20 °C, 10-5 Torr at 200 °C; NASA ASTM E595, Telcordia GR-1221 | |
Operating Temperature Range | -30 to 200 °C |
- Ø50.8 mm(Ø2インチ)光学素子用
- 角度範囲:±3°(公称値)
- 分解能:約5 mrad/rev
- 本体と整合した100 TPIのアクチュエータ
- 温度サイクル試験後の変化量は2 µrad以下(詳細は製品ページの「試験データ」タブ参照)
- 特許取得済みモノリシックフレクシャーアーム(US Patent 10,101,559)
- 特許取得済み上部アジャスタ(US Patent 11,320,621)
- 右手系と左手系をご用意
Ø50.8 mm(Ø2インチ)光学素子用の2アジャスタ付きPolarisキネマティックミラーマウントは、長期安定性に優れ、また上部に配置された調整機構を用いて高分解能な調整が可能です。右手系と左手系のマウントをご用意しております。特許取得済みのモノリシックフレクシャーアームを用いたミラー取付部は、取付けた光学素子に対して強い保持力を保ちながら、その波面歪みを最小限に抑えることができます。フレクシャーアームは付属のネジと1.3 mm(0.05インチ)六角レンチで操作できます。このPolaris製品は、一般的に想定されるビームのミスアライメント要因にはすべて対処しており、またクリーンルームや真空でも使用できるように設計されています(右表参照)。
こちらのミラーマウントの100 TPIアジャスタには2.0 mmの六角穴が付いており、当社のつまみネジ型六角レンチHKTS-5/64や調整ツールSA1の末端の六角レンチ、あるいは汎用の2.0 mm六角レンチでも調整可能です。そのほか、脱着可能な薄型の調整ノブPOLARIS-N5をアジャスタにねじ込むと、感触が向上してより微細な調整がしやすくなります。なお、その時にはノブがアジャスターネジの露出した部分に直接ねじ込まれるため、マウントの機械的な角度調整範囲は狭くなる場合があります。
マウントのアジャスタはロック用カラーPOLARIS-LNS1で固定できます。各マウントには2つのロック用カラーが予め取り付けられています(各アジャスタに1つずつ)。これらの付属品のロック用カラーは、スパナレンチPOLARIS-T2を用いて容易に緩めたり締め付けたりすることができます。アジャスタの調整や固定方法は、上記のØ25.4 mm(Ø1インチ)ミラーマウントPOLARIS-K1VS2と同様です(Ø50.8 mm(Ø2インチ)光学素子用ミラーマウントPOLARIS-K2VS2(L)は同じアジャスタを使用しています)。
ポスト取付け用として、3つのM4ザグリ穴が付いています。カスタム構成で取り付ける場合は、各ザグリ穴の両側にあるØ2 mmの位置決めピン用の穴を利用することで、取り付けの位置と角度を精密に設定できます。標準の位置決めピンDIN 7-m6のご使用をお勧めしています(詳細は型番横の赤いアイコンをクリックしてご覧ください)。このマウントには、Polarisミラーマウント用Ø25 mmポストなど、Ø2 mmの位置決めピン用の穴が付いたステンレススチール製ポストをお勧めします。
マウントはカスタマイズすることが可能で、例えば当社の低歪みマウントに用いられている前面プレートを使用したり、背面プレートの側面に取付け穴やアライメントピン用の穴を設けて、アジャスタが水平方向に向くように取付けられるようにしたりすることもできます。詳細は当社までお問い合わせください。
製品の詳細はPolaris上部調整機構付きマウントのページをご覧ください。
