調整機能付きSM2レンズチューブ


  • Rotating Adjustment of Ø2" Optics
  • Non-Rotating Adjustment of Ø1" Optics
  • Internal and External SM2 (2.035"-40) Threads

SM2NR1

Non-Rotating Zoom Housing

SM2V15

SM2V10 Adjustable Lens Tube Connected to a Ø2" Lens Tube and Post-Mounted Using an SM2RC Slip Ring

SM2V05

Application Idea

Adjustable Lens Tubes

SM2F

Adjustable Collimation Adapter

Related Items


Please Wait

特長

  • SM2レンズチューブシステム内の光軸に沿って光学素子を位置調整
  • SM2内ネジとSM2外ネジ付き
  • 回転式と非回転式から選択可能

長さ調整機能付きレンズチューブをお使いいただくと、レンズチューブシステム内の光軸に沿って光学素子の位置を調整することができます。 Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を実装し、最大で33.3 mm回転移動させることができます。 ズーム筐体SM2NR1は、1回転あたり17 mmの移動でØ25 mm～Ø25.4 mm(Ø1インチ)光学素子自身は回転させずに29.5 mmの位置調整ができます。この製品は2つの固定式レンズチューブの間に取り付けられます。調整機能付きコリメートアダプタSM2Fは、Ø50 mm～Ø50.8 mm(Ø2インチ)のコリメート用光学素子を回転により無伸縮で最大20 mm移動させることができます。

その他Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø38.1 mm(Ø1.5インチ)、Ø75 mm～Ø76.2 mm(Ø3インチ)用長さ調整機能付きレンズチューブØ25 mm～Ø25.4 mm(Ø1インチ)用非回転式ズーム筐体

Click to Enlarge

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。　

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。　

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。　

Unified Thread Class Tolerancing
LocationLooseOptimalStrict
Internal1B2B3B
External1A2A3A
Metric Thread Tolerance Positions
LocationLooseOptimalStrict
Internal-GH
Externale or fgh
Metric Thread Tolerance Grades
DimensionLocationTolerance Gradesa
Minor DiameterInternal4, 5, 6, 7, 8
Major DiameterExternal4, 6, 8
Pitch DiameterInternal4, 5, 6, 7, 8
External3, 4, 5, 6, 7, 8, 9
  • 公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。　

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。　

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2AInternal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter0.5340"Min Major Diameter0.5350"
Min Major Diameter0.5289"Min Pitch Diameter0.5188"
Max Pitch Diameter0.5178"Max Pitch Diameter0.5230"
Min Pitch Diameter0.5146"Min Minor Diameter (and 83.3% of Thread)0.508"
Max Minor Diameter0.5069"Max Minor Diameter (and 64.9% of Thread)0.514"
RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2AInternal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter0.7989"Min Major Diameter0.8000"
Min Major Diameter0.7934"Min Pitch Diameter0.7820"
Max Pitch Diameter0.7809"Max Pitch Diameter0.7866"
Min Pitch Diameter0.7774"Min Minor Diameter (and 83.3% of Thread)0.770"
Max Minor Diameter0.7688"Max Minor Diameter (and 64.9% of Thread)0.777"
C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2AInternal Thread, 1.000"-32.0 UN-2B
Max Major Diameter0.9989"Min Major Diameter1.0000"
Min Major Diameter0.9929"Min Pitch Diameter0.9797"
Max Pitch Diameter0.9786"Max Pitch Diameter0.9846"
Min Pitch Diameter0.9748"Min Minor Diameter (and 83.3% of Thread)0.966"
Max Minor Diameter0.9651"Max Minor Diameter (and 64.9% of Thread)0.974"
SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2AInternal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter1.0339"Min Major Diameter1.0350"
Min Major Diameter1.0288"Min Pitch Diameter1.0188"
Max Pitch Diameter1.0177"Max Pitch Diameter1.0234"
Min Pitch Diameter1.0142"Min Minor Diameter (and 83.3% of Thread)1.008"
Max Minor Diameter1.0068"Max Minor Diameter (and 64.9% of Thread)1.014"
SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6gInternal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter30.480 mmMin Major Diameter30.500 mm
Min Major Diameter30.371 mmMin Pitch Diameter30.175 mm
Max Pitch Diameter30.155 mmMax Pitch Diameter30.302 mm
Min Pitch Diameter30.059 mmMin Minor Diameter (and 83.3% of Thread)29.959 mm
Max Minor Diameter29.938 mmMax Minor Diameter (and 64.9% of Thread)30.094 mm
SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2AInternal Thread, 1.535"-40 UNS-2B
Max Major Diameter1.5339"Min Major Diameter1.535"
Min Major Diameter1.5288"Min Pitch Diameter1.5188"
Max Pitch Diameter1.5177"Max Pitch Diameter1.5236"
Min Pitch Diameter1.5140"Min Minor Diameter (and 83.3% of Thread)1.508"
Max Minor Diameter1.5068"Max Minor Diameter (and 64.9% of Thread)1.514"
SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2AInternal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter2.0338"Min Major Diameter2.0350"
Min Major Diameter2.0287"Min Pitch Diameter2.0188"
Max Pitch Diameter2.0176"Max Pitch Diameter2.0239"
Min Pitch Diameter2.0137"Min Minor Diameter (and 83.3% of Thread)2.008"
Max Minor Diameter2.0067"Max Minor Diameter (and 64.9% of Thread)2.014"
SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2AInternal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter3.0337"Min Major Diameter3.0350"
Min Major Diameter3.0286"Min Pitch Diameter3.0188"
Max Pitch Diameter3.0175"Max Pitch Diameter3.0242"
Min Pitch Diameter3.0133"Min Minor Diameter (and 83.3% of Thread)3.008"
Max Minor Diameter3.0066"Max Minor Diameter (and 64.9% of Thread)3.014"
SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2AInternal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter4.0337"Min Major Diameter4.0350"
Min Major Diameter4.0286"Min Pitch Diameter4.0188"
Max Pitch Diameter4.0175"Max Pitch Diameter4.0245"
Min Pitch Diameter4.0131"Min Minor Diameter (and 83.3% of Thread)4.008"
Max Minor Diameter4.0066"Max Minor Diameter (and 64.9% of Thread)4.014"

Posted Comments:
Mikael Malmström  (posted 2020-06-11 10:56:31.613)
How can I go from SM2F directly to SM3? I can not find an adapter from M62 to SM3... I want to be able to move a SM2 negative lens outside of the SM2F into a SM3 tube.
YLohia  (posted 2020-06-11 12:01:33.0)
Thank you for contacting Thorlabs. You may use the SM3A2 adapter to connect the SM2F to an SM3 tube. It features external SM2 threads and internal SM3 threads.
Back to Top

回転式調整機能付きレンズチューブ、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用


調整機能付きレンズチューブの使い方

機構略図
  • 調整範囲は以下の3種類
    • SM2V05: 7.9 mm
    • SM2V10: 20.6 mm
    • SM2V15: 33.3 mm
  • 長い外ネジ加工部分を利用して光学素子の位置調整が可能
  • 付属の固定リングSM2RR使用時の光学素子の最大厚さは10 mm

このSM2シリーズ調整機能付きレンズチューブの長い外ネジ加工部分を利用することによって、Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブシステムの光軸に沿って、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子の位置決めを行うことができます。使用する際は、まず付属の固定リングSM2RRを用いて光学素子を内ネジ加工部分に取り付けます。次に、光学素子が望ましい位置にくるまで、調整機能付きレンズチューブをネジ規格などが適合するレンズチューブやSM2ネジレンズマウントにねじ込みます。そして付属のロッキングリングSM2NTでレンズチューブの位置を固定します。

ロッキングリングに手が届きにくい用途向けに、当社ではスロット付きロッキングリングSM2NT1およびスパナレンチSPW503をご用意しています。 このロッキングリングにはスパナレンチのØ57.2 mmの先端に適合するスロットが付いています。

この調整機能付きレンズチューブは、レンズチューブシステム内の最初と最後のレンズの微調整に適しています。レンズチューブをこの調整機能付きレンズチューブの前部に取り付けることができます。しかし光学素子の位置を変える場合には、調整機能付きレンズチューブが自由に回転や移動を行える必要があるので、他のレンズチューブは光学素子の位置が決まった後に取り付けてください。当社の標準的なレンズチューブと同様に、この調整機能付きレンズチューブも黒色アルマイト加工が施されています。

Item #External Thread Length (L)Maximum Adjustment Rangea
SM2V050.5" (12.7 mm)0.31" (7.9 mm)
SM2V101.0" (25.4 mm)0.81" (20.6 mm)
SM2V151.5" (38.1 mm)1.31" (33.3 mm)
  • ロッキングリングSM2NTと取り付けたレンズチューブまたは部品の最小ネジ深さ2 mmを含む値です。
Alternatives

Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø38.1 mm(Ø1.5インチ)、Ø75 mm～Ø75.2 mm(Ø3インチ)用調整機能付きレンズチューブ

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM2V05 Support Documentation
SM2V05回転式調整機能付きレンズチューブ、Ø50 mm～Ø50.8 mm光学素子用、移動量7.9 mm
￥7,486
3-5 Weeks
SM2V10 Support Documentation
SM2V10回転式調整機能付きレンズチューブ、Ø50 mm～Ø50.8 mm光学素子用、移動量20.6 mm
￥8,056
Today
SM2V15 Support Documentation
SM2V15回転式調整機能付きレンズチューブ、Ø50 mm～Ø50.8 mm光学素子用、移動量33.3 mm
￥8,301
3-5 Weeks
Back to Top

非回転式ズーム筐体、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用


ズーム筐体SM2NR1の使い方
SM2NR1
Click to Enlarge
ズーム筐体SM2NR1は2つの固定式SM2レンズチューブの間に取り付けられます。
  • 非回転式でSM2レンズチューブシステム内での光学素子の精密位置決め
  • 1回転あたり17 mmの移動で29.5 mm範囲の非回転式調整
  • 付属の固定リングSM1RRでØ25 mm～Ø25.4 mm(Ø1インチ)の光学素子を取付け
  • SM2内ネジおよび外ネジ付き
  • 2つの固定式SM2レンズチューブの間に取付け

このSM2NR1では、レンズチューブシステム内で、Ø25 mm～Ø25.4 mm (Ø1インチ)の光学素子自身を回転させずに29.5 mmの位置調整ができます。SM2NR1はSM2ネジ切り加工付きで、2つの固定式レンズチューブの間に取り付けられ ます。内側にSM1内ネジ付きのレンズセルがあり、付属の固定リングSM1RRを利用してこのセルに光学素子を装着できます。2重らせん機構によって、レンズセルは前後に動きますが、光学素子自身は回転しません。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM2NR1 Support Documentation
SM2NR1SM2非回転式ズーム筐体、Ø25 mm～Ø25.4mm光学素子用、移動量29.5 mm
￥34,991
Today
Back to Top

調整機能付きコリメートアダプタ、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用


Click for Details
LED Collimation Adapter
Click to Enlarge
マウント済みLED M365LP1に、コンデンサーレンズACL50832U-Bを組み込んだSM2Fを取り付けた様子
  • Ø50 mm～Ø50.8 mm(Ø2インチ)コリメータ光学素子の回転による無伸縮での移動、移動量20 mm
  • 入射側はSM1外ネジ付き、出射側はSM2内ネジ付き
  • 入射側と出射側に取り外し可能なネジアダプタ付き。入射側のアダプタを取り外すと、両端ともSM2ネジに対応。
  • 非球面レンズに対応する厚さ6.0 mmの固定リング
  • マウント済みLEDのコンデンサーレンズによるコリメート用にお勧め

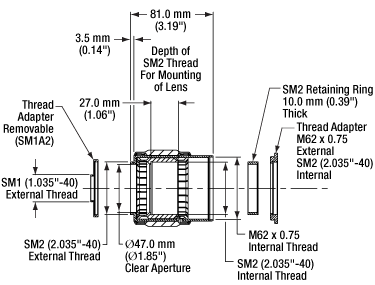

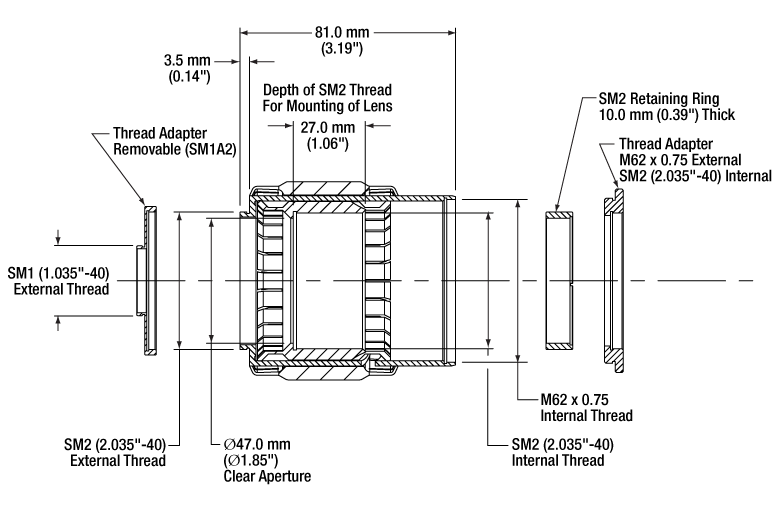

こちらの調整機能付きコリメートアダプタは、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を回転により無伸縮で最大20 mm移動させることができ、その開口はØ47.0 mmです。右図でご覧いただけるように、アダプタの入出射の開口部には取外し可能なネジアダプタが付いています。入射側のアダプタにはSM1外ネジとSM2内ネジが付いており、これを取り外すとSM2ネジ部品に対応します。出射側のネジアダプタにはM62 x 0.75外ネジとSM2内ネジが付いています。当社では、予め非球面コンデンサーレンズが付属するタイプもご用意しています。詳細はこちらをご参照ください。尚、SM2Fは、15～60 °C (結露無し)の温度環境でご使用ください。

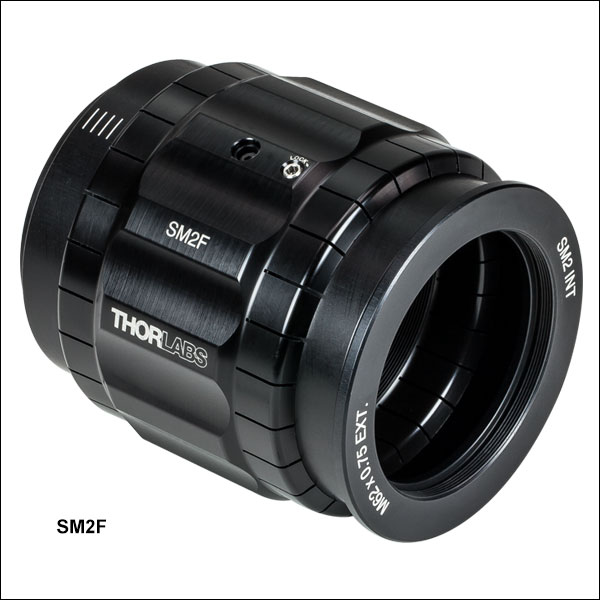

内部キャリッジは調整リング(型番の刻印付き、左の写真参照)を回すことによりZ軸に沿って移動し、調整リング横の固定ネジを2 mm六角レンチで回して固定します。レンズセルは移動する際にアダプタの筐体内で回転しますが、筐体の取付けネジは固定されたままなので、固定したレンズチューブの間にSM2Fを取り付けることができます。筐体に刻印されている2 mm間隔の線は、キャリッジの移動距離の目安となります。コリメートアダプタには厚さ10 mmのSM2ネジ付き固定リングが付いているため、当社のスパナレンチSPW604を使用して非球面コンデンサーレンズを取り付けることが可能です。

光学素子の取り付け・取り外し
コリメートアダプタに光学素子を取り付けたり取り外したりする際は、調整リングを使用して内部キャリッジを筐体の出射側の端に移動させてください。スパナレンチSPW604を使用して付属の固定リングを取り外します。すでにレンズが取り付けてある場合には、キャリッジから取り外します。キャリッジに別のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を挿入し、固定リングで固定します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SM2F Support Documentation
SM2F調整可能コリメートアダプタ、Ø50 mm～Ø50.4 mm(Ø2インチ)光学素子用
￥40,362
Today
