SM05シリーズ回転マウント
- 0.535"-40 Threading
- Mount SM05 Lens Tubes
- Mount Ø1/2" (Ø12.7 mm) Optics
SRM05
Ø1/2" Rotation Mount for 16 mm Cage System
CRM05
Rotation Mount
for Ø1/2" Optics
PRM05
High-Precision Rotation Mount for Ø1/2" Optics
KS05RS
Kinematic Rotation Mount
K6X05
6-Axis Kinematic Mount
(Posts Sold
Separately)
Please Wait
特長
- SM05ネジ付き
- Ø12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子取り付け用
- 360°連続回転
- 目盛が刻印
- 止めネジ(セットスクリュ)が回転をロック
SM05ネジ付き回転マウントは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を360°回転させることができます。各マウントは、目盛が刻印され、光学素子の回転を固定する止めネジが付いています。回転以外にもマウントKS05RSは、±4°のあおり調整(チップ&チルト)、K6X05は±4°のあおり調整(チップ&チルト)とXYZ方向への移動も可能です。
こちらのページでは当社のSM05シリーズの回転マウントをご紹介しています。当社のSM1およびSM2シリーズを含めた回転マウントのラインナップについては回転マウントのガイドページ、または上の「回転マウント&回転ステージ」タブをご参照ください。
Posted Comments: | |
No Comments Posted |
回転マウント&回転ステージのセレクションガイド
当社では手動式および電動式の回転マウントと回転ステージを豊富にご用意しております。回転マウントの内孔はØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、またはØ50 mm~Ø50.8 mm(Ø2インチ) の光学素子取付け用に設計されております*。また回転ステージには、様々な部品やシステムが取り付けられるようにタップ穴が配置されております。電動式は、DCサーボモータ、2相ステッピングモータ、あるいはElliptec™共振ピエゾモータにより駆動されます。いずれも360°の連続回転が可能です。
*下表のマウントは、Ø12.7 mm、Ø25.4 mm、Ø50.8 mmの光学素子に対して最適設計されています。Ø12.0 mm、Ø25.0 mm、Ø50.0 mmなどの少し小さい光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
手動回転マウント
Rotation Mounts for Ø1/2" Optics | |||||||
---|---|---|---|---|---|---|---|
Item # | MRM05(/M) | RSP05(/M) | CRM05 | PRM05(/M)a | SRM05 | KS05RS | CT104 |
Click Photo to Enlarge | |||||||
Features | Mini Series | Standard | External SM1 (1.035"-40) Threads | Micrometer | 16 mm Cage-Compatible | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Compatible with 30 mm Cage Translation Stages and 1/4" Translation Stagesb |
Additional Details |
Rotation Mounts for Ø1" Optics | ||||||||
---|---|---|---|---|---|---|---|---|
Item # | RSP1(/M) | LRM1 | RSP1D(/M) | DLM1(/M) | CLR1(/M) | RSP1X15(/M) | RSP1X225(/M) | PRM1(/M)a |
Click Photo to Enlarge | ||||||||
Features | Standard | External SM1 (1.035"-40) Threads | Adjustable Zero | Two Independently Rotating Carriages | Rotates Optic Within Fixed Lens Tube System | Continuous 360° Rotation or 15° Increments | Continuous 360° Rotation or 22.5° Increments | Micrometer |
Additional Details |
Rotation Mounts for Ø1" Optics | ||||||
---|---|---|---|---|---|---|
Item # | LM1-A & LM1-B(/M) | CRM1T(/M) | CRM1LT(/M) | CRM1PT(/M) | KS1RS | K6XS |
Click Photo to Enlarge | ||||||
Features | Optic Carriage Rotates Within Mounting Ring | 30 mm Cage-Compatiblea | 30 mm Cage-Compatible for Thick Opticsa | 30 mm Cage-Compatible with Micrometera | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Six-Axis Kinematic Mounta |
Additional Details |
Rotation Mounts for Ø2" Optics | |||||||
---|---|---|---|---|---|---|---|
Item # | RSP2(/M) | RSP2D(/M) | PRM2(/M) | LM2-A & LM2-B(/M) | LCRM2A(/M) | KS2RS | K6X2 |
Click Photo to Enlarge | |||||||
Features | Standard | Adjustable Zero | Micrometer | Optic Carriage Rotates Within Mounting Ring | 60 mm Cage-Compatible | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Six-Axis Kinematic Mount |
Additional Details |
Rotation Drive Mechanism and Adjustment Range | Manual, 360° Continuous | Coarse: Manual, 360° Continuous; Fine: ±7° Micrometer | Manual, 360° Continuous | ||||
Optic Mounting | Internally SM2-Threaded Carriage | Internal SM2 Threads in LM2-A | Internally SM2-Threaded Carriage | ||||
Maximum Accepted Optic Thickness | 0.51" (13 mm) | 0.54" (13.7 mm) | 0.48" (12.2 mm) | 0.46" (11.7 mm) | 0.52" (13.2 mm) | 0.47" (12 mm) | 0.53" (13.4 mm) |
Post Mounting | 8-32 (M4) Tap | 8-32 (M4) Tap in LM2-B | 8-32 (M4) Tap | Four Counterbores for 8-32 (M4) Cap Screws | Six Counterbores for 8-32 (M4) Cap Screws | ||
Cage System Compatibility | N/A | Four 4-40 (M3) Taps on Rotation Dial with 60 mm Spacing | N/A | Four Bores for Ø6 mm Cage Rods with 60 mm Spacing | N/A | N/A |
手動回転ステージ
Manual Rotation Stages | ||||||
---|---|---|---|---|---|---|
Item # | RP005(/M) | PR005(/M) | MSRP01(/M) | RP01(/M) | RP03(/M) | QRP02(/M) |
Click Photo to Enlarge | ||||||
Features | Standard | Two Hard Stops | ||||
Additional Details |
Manual Rotation Stages | ||||||
---|---|---|---|---|---|---|
Item # | XRNR1(/M) | XRR1(/M) | PR01(/M) | CR1(/M) | XYR1(/M) | OCT-XYR1(/M) |
Click Photo to Enlarge | ||||||
Features | Fine Rotation Adjuster and 2" Wide Dovetail Quick Connect | Fine Rotation Adjuster and 3" Wide Dovetail Quick Connect | Fine Rotation Adjuster and SM1-Threaded Central Aperture | Fine Pitch Worm Gear | Rotation and 1/2" Linear XY Translation | |
Additional Details |
電動回転マウント&ステージ
Motorized Rotation Mounts and Stages with Central Clear Apertures | |||||
---|---|---|---|---|---|
Item # | DDR25(/M) | PDR1C(/M) | PDR1(/M) | PDR1V(/M) | PDXR1(/M) |
Click Photo to Enlarge | |||||
Features | Compatible with SM05 Lens Tubes, 16 mm Cage System, & 30 mm Cage System | Compatible with 16 mm Cage System | Compatible with SM05 Lens Tubes & 30 mm Cage System | Vacuum-Compatible; Also Compatible with SM05 Lens Tubes & 30 mm Cage System | Compatible with SM05 Lens Tubes & 30 mm Cage System |
Additional Details |
Motorized Rotation Mounts and Stages with Central Clear Apertures | |||||
---|---|---|---|---|---|
Item # | K10CR1(/M) | PRM1Z8(/M)a | DDR100(/M) | ELL14 | HDR50(/M) |
Click Photo to Enlarge | |||||
Features | Compatible with SM1 Lens Tubes & 30 mm Cage System | Compatible with SM1 Lens Tubes, 16 mm Cage System, 30 mm Cage System | Compatible with SM1 Lens Tubes, Open Frame Design for OEM Applications | Compatible with SM2 Lens Tubes | |
Additional Details |
Motorized Rotation Mounts and Stages with Tapped Platforms | ||
---|---|---|
Item # | PRMTZ8(/M)a | ELL18(/M)b |
Click Photo to Enlarge | ||
Features | Tapped Mounting Platform for Mounting Prisms or Other Optics | Tapped Mounting Platform, Open Frame Design for OEM Applications |
Additional Details |
- 厚さ5.8 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子の取り付けが可能
- 20.7 mm x 19.8 mm x 11 mm(L x W x H)のコンパクトな寸法
- SM05レンズチューブに対応するSM05内ネジ
- 固定リング SM05RRが1個付属
- M3のポストマウント用スタッド付き
MRM05/MはØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子に対応する、位置固定が可能な連続回転マウントです。 マウントは360°回転が可能な取付キャリッジが特長です。前面には2°毎の目盛が刻印されています。取付キャリッジの背面はローレット加工されており、握りやすくなっています。上部には回転位置をロックする1.3 mm六角の止めネジ(セットスクリュ)が付いています。 中央の開口はSM05ネジ付きで、厚さ5.8 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子が取り付け可能です。マウント内の光学素子は付属の固定リングSM05RRで保持されており、調整はスパナレンチSPW603、SPW603LまたはSPW801で調整が可能です。こちらのマウントの底面からの光軸の高さは10 mmで、当社のミニシリーズキネマティックマウントと一致するように設計されています。
MRM05/Mには、ポスト取付用のM3スタッドが付いており、当社のミニシリーズ光学ポストアセンブリに取り付けが可能です。取付スタッドの長さはポスト取付用に適していますが、取り外しも可能です。取付穴の深さは2.3 mmです。部品が損傷しないよう、適切な長さの止めネジを慎重にお選びください。
*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
- 厚さ5.8 mm以内のØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子をマウント
- コンパクトサイズ、寸法:高さ25.4 mm x 幅22.1 mm x 厚さ11.4 mm
- SM05シリーズのレンズチューブに対応するSM05内ネジ
- 固定リングSM05RRが1個付属
- ポスト取付け可能M4タップ穴
Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用回転マウントRSP05/Mは、高さが25.4 mm、厚さが11.4 mmのコンパクトな回転マウントで、小型の光学アセンブリを取り付けるのに適した製品です。中央の開口部には、固定リングSM05RR(RSP05/Mに1個付属)を使って、厚さ5.8 mm以内のØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を固定できるようになっています。ローレット付きのダイヤルと2°単位で360°のレーザ刻印された目盛りにより、RSP05/Mは緻密で再現度の高い位置決めと精密な角度調整が可能です。上部の止めネジ(セットスクリュ)は、1.5 mmの六角レンチまたはボール(六角)ドライバで締め付けることができ、マウントの回転位置を固定するのに便利です。
*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
Click for Details

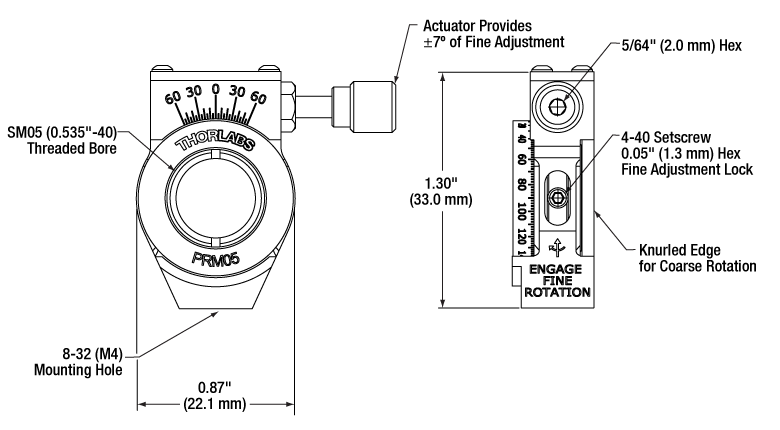

PRM05(/M)の図面
- 厚さ5.9 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子に対応
- 360°の連続粗動回転
- 回転ダイヤルには2°単位の直読式目盛が刻印
- 精密アジャスタによって±7°回転
- 分解能 10 arcminのバーニヤ目盛
- Ø12 mm~Ø12.7 mm(Ø1/2インチ)の偏光素子に適した製品
- SM05シリーズのレンズチューブに取付け可能
- 固定リング(SM05RR)が1個付属
- 底部にポスト取付け用 M4タップ穴

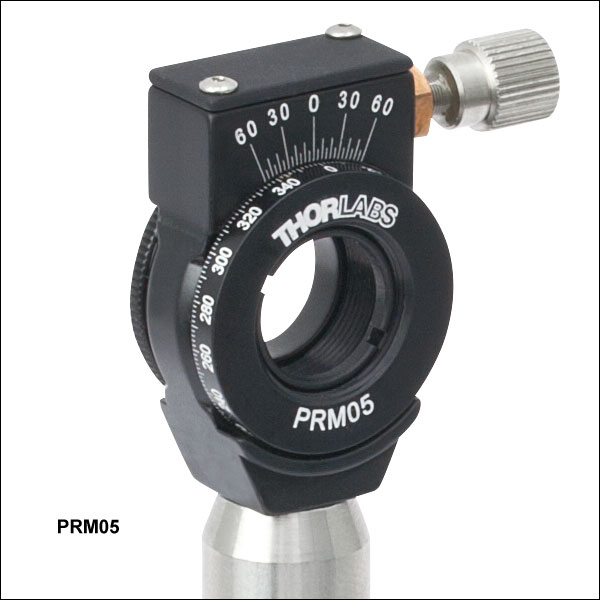

このØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用精密回転マウントPRM05/Mは、360°の手動式粗動回転、および精密でバックラッシュのない微調整機構の両機能を備えています。SM05ネジ加工された内孔にSM05ネジシリーズの部品を取付けることができ、固定リングSM05RR(1個付属)を利用して厚さ5.9 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子もマウント可能です。
回転ダイヤルには2°単位の目盛がレーザ刻印されており、マウント背面にあるローレット付きリング(Knurled Ring)で粗動回転が可能です(右図をご覧ください)。バーニヤ目盛で読み取った値を2倍することでarcminの単位に変換できます。マウントの横に付いている#4-40の止めネジ(対応する六角レンチが付属)がダイヤル面をロックすると、精密回転用のアジャスタ(±7°回転)を使用できるようになります。
回転マウントPRM05/Mは、SM05ネジ対応の偏光プリズム用マウントSM05PM5の取付けに適しています。 偏光プリズム用マウントSM05PM5のカバーは回転式なので、2つの側面ポートが必要ない場合にはを閉じることができます。 回転マウントPRM05/Mと偏光プリズム用マウントSM05PM5はセットでお買い求めになれます(型番PRM05GL5/M下記参照)。 このセットで5 mmのグランレーザまたはグランテーラ偏光子を360°精密回転させることができます。
*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
- 厚さ6.5 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子をマウント
- SM05レンズチューブに対応するSM05ネジ付き内孔
- SM1外ネジを用いてSM1レンズチューブや30 mmケージキューブに取付け可能
- 固定リングSM05RRが1個付属
CRM05はØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子に対応する、ロック可能な連続回転マウントです。マウントには360°の回転が可能なダイヤル面と回転位置をロックする止めネジが付いています。SM1外ネジが付いているため、SM1レンズチューブや30 mmケージキューブなどのSM1内ネジ付きのデバイスに直接取り付けることができます。中央の開口部にはSM05ネジが付いており、厚さ6.5 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子が取り付けられます。光学素子は、固定リングSM05RR(1個付属)で固定します。マウントの周囲には調整機能付きスパナレンチSPW801を使用してマウントを固定できるように、2ヶ所にスロットが付いています。
CRM05にはローレット付きのダイヤルと 2°単位でレーザ刻印された360°の目盛が付いており、高精度で再現性の高い位置決めと角度調整が可能です。マウントの外周には等間隔で刻印された補助線が4本あり便利です。また外側の0.035インチ六角止めネジ(セットスクリュ)により、マウントを固定することができます。
*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
- 360°連続回転可能
- ダイヤル上に2°単位の目盛
- 先端がナイロン製の固定ネジ
- 厚さ6.1 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を保持

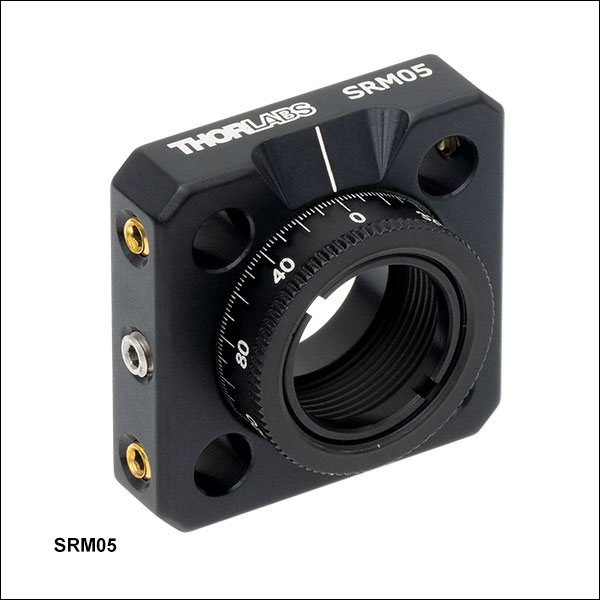

連続回転光学マウントSRM05は、当社の16 mmケージシステム用に設計されています。SRM05は16 mmケージシステム内で厚さ6.1 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取り付けるのに適した製品です。厚さ6.1 mm以上の光学素子にはSM05シリーズレンズチューブをキャリッジ内にねじこんでください。固定リングSM05RRが1個付属します。
- 粗回転: 360°連続調整可能
- 2°毎の目盛
- 厚さ7.4 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け
- ランアウト(振れ):光軸に沿って<25 μm
- 最大開口: 10.9 mm
- ビーム高:18 mm
- 固定可能な設計
- MSシリーズの移動マウントおよび30 mmケージシステム用移動ステージに対応
CT104には、 Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子およびSM05外ネジ付き部品取付け用のSM05内ネジが付いています。CT104は、取付け部品を360° 連続回転させます。2° 間隔の目盛によって、直線偏光子や波長版のような部品を精密に位置決めすることが可能です。上部に取り付けられた先端がナイロン製の止めネジ(セットスクリュ)を使って、部品の位置を固定できます。このマウントは、アダプタープレートMS103/Mと30 mmケージZ軸移動ステージCT1A/Mに対応しています。各ユニットには、部品をマウント上でリングと後ろのリップで挟むことによって固定する固定リングSM05RRが1個と、マウント固定用にM3キャップスクリュと#4-40キャップスクリュが2個ずつ付属しています。
Click to Enlarge
ピエゾ慣性アクチュエータPIAK10を取り付けたKS05RS
- 1つのマウントにキネマティック角度調整と回転調整を一体化
- 脱着式ノブと真鍮製ブッシュ付きでスムーズな調整が可能な3つの1/4"-80ステンレス製アジャスタ(ロック可能)
- 2つのM4ザグリ穴により右手系、左手系のどちらの構成も可能
- ロックネジ付きSM2回転リングによる360° 回転
- 回転目盛は2°毎に刻印
マウントKS05RSは、Ø12 mm~Ø12.7 mm(Ø1/2インチ)の光学素子の回転と角度位置の調整を必要とする用途のために設計されました。あおり調整(チップ/チルト)用の3つのアジャスタをすべて同じ方向に均等に回すことで、Z軸方向に移動させることもできます。付属の固定リングSM05RRを用いて厚さ10.4 mmまでの光学素子を取り付けることができます。また、SM05レンズチューブをねじ込むとさらに厚い光学素子を取付け可能です。
当社のキネマティック回転マウントは当社の精密キネマティックミラーマウントと手動回転マウントの機能を組み合わせて、360°の連続回転調整、±4°のあおり調整(チップ&チルト)、およびZ軸方向への6.4 mmの直線移動が可能です。よってこちらのマウントは、偏光光学素子やシリンドリカルレンズなど回転非対称性の光学素子の保持に適しています。
マウントの回転位置は1.3 mm(0.05インチ)六角レンチを使用してロックできます。真鍮製ブッシュ付きの3つの1/4"-80アジャスタがスムーズなキネマティック角度調整を行います。各アジャスタは2 mm六角レンチを使用する固定ネジでロックできます。さらに高い調整分解能を制御をお求めの場合には、1/4"-80アジャスタを差動アジャスタDAS110またはDM22に交換することで得られます。
なお、このマウントはØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子保持用ですが、回転リングを組込むためØ25 mm~Ø25.4 mm(Ø1インチ)ミラーマウントKS1と同じ機構を採用しています。
Ø25 mm~Ø25.4 mm(Ø1インチ)とØ50 mm~Ø50.8 mm(Ø2インチ)光学素子用モデルを含め、当社のキネマティック回転マウントの詳細については製品ページをご覧ください。
*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
- 6つの調整軸(固定可能)
- あおり調整(ピッチ/ヨー):±4°、4.2 mrad/rev
- XY移動:±1.5 mm、254 µm/rev
- Z移動a::±3.2 mm、318 µm/rev
- 回転:360°連続、2°目盛付き
- X、 Y、回転は独立して調整可能
- SM05ネジ付き内孔に厚さ14.4 mmまでのØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取付け可能
- ポスト取付用M4ザグリ穴が2つ

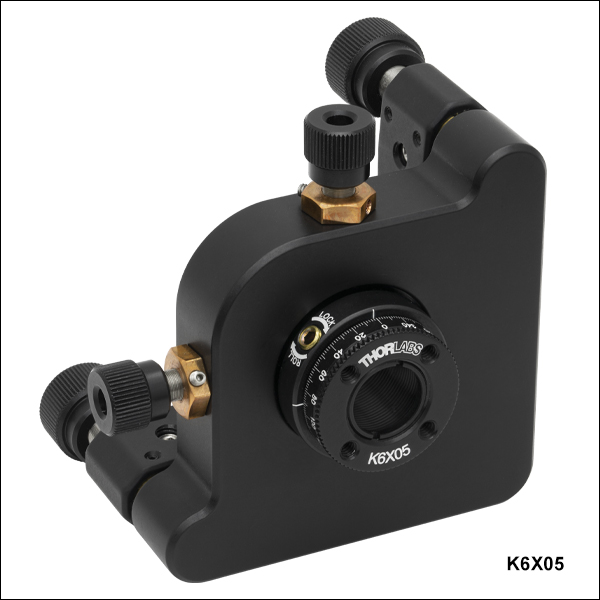

6軸キネマティックマウントK6X05 は、汎用的にご使用いただけるように設計された高精度ポジショナです。光学素子に対して6軸(移動軸と回転軸)の調整をすることができ、各軸には安定性を高めるために固定ネジが付いています。移動セルにはSM05ネジが付いており、Ø12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用レンズチューブ、あるいは付属の固定リングSM05RRを使用して厚さ14.4 mm以下のØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子を取り付けられます。固定リングはスパナレンチSPW603または SPW603L(別売り)で締め付けることができます。K6X05を試験したところ、X軸とY軸のクロストークは±35 µm未満でした。
さらに高い調整分解能が必要な場合には、あおり調整(チップ&チルト)用の3つの1/4"-80アジャスタを差動アジャスタDAS110に交換することができます。
Ø25 mm~Ø25.4 mm(Ø1インチ)とØ50 mm~Ø50.8 mm(Ø2インチ)光学素子用モデルを含め、当社の6軸キネマティックマウントの詳細については製品ページをご覧ください。
*このマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
