SM2シリーズキネマティックマウント

SM2 (2.035"-40) Threading
Mount SM2 Lens Tubes
Mount 2" (50.8 mm) Circular or Elliptical Optics

KC2T

60 mm Kinematic Cage Mount

KM200T

Ø2" Kinematic Mount with SM2 Threads

Back View

Front View

Two SM2RR Retaining Rings Included

KS2RS

Ø2" Kinematic Rotation Mount

KCB2C

60 mm Cage Right-Angle Kinematic Mirror Mount with Smooth Cage Rod Bores

K5X2

Ø2" 5-Axis Kinematic Mount

Related Items

SM2 Lens Tubes

60 mm Cage System XY Translation Mounts

Please Wait

概要
ネジ仕様
Feedback

特長

微調整アジャスタによる精密位置決め
SM2ネジ付きキネマティックマウント
50.8 mm(2インチ)の円形または楕円形光学素子を取り付け
レンズチューブ、アイリス、アダプタなどのSM2ネジ付き部品に対応

SM2ネジ付きマウントは、様々な光学部品をオプトメカニクスのセットアップに組み込むために使用します。これらのキネマティックマウントは、SM2ネジ付きのレンズチューブ、アイリス、アダプタに取付けられるので、オプトメカニクスのセットアップ構築に汎用性と柔軟性をもたらします。また、ポスト取付け用のタップ穴またはザグリ穴も付いています(詳細は下記参照)。

キネマティックマウントは、あおり調整(ピッチ&ヨー)や精密角度調整が可能です。KS2RSは、360°の連続回転調整と±4°のあおり調整(チップ＆チルト)を行います。5軸キネマティックマウントK5X2はあおり調整(ピッチ&ヨー)とXYZ移動、6軸キネマティックマウントK6X2はあおり調整(ピッチ&ヨー)、XYZ移動ならびに回転調整を行います。マウントKC2T/M、KCB2/M、KCB2C/M、KCB2EC/MはSM2ネジだけでなく、60 mmケージシステムにも対応しています。

このページではSM2シリーズのキネマティックマウントをご紹介しております。それ以外のマウントについては、当社のキネマティックマウントの豊富なラインナップをご覧ください。

Click to Enlarge

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。　

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。　

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。　

Unified Thread Class Tolerancing
Location	Loose	Optimal	Strict
Internal	1B	2B	3B
External	1A	2A	3A

Metric Thread Tolerance Positions
Location	Loose	Optimal	Strict
Internal	-	G	H
External	e or f	g	h

Metric Thread Tolerance Grades
Dimension	Location	Tolerance Grades^a
Minor Diameter	Internal	4, 5, 6, 7, 8
Major Diameter	External	4, 6, 8
Pitch Diameter	Internal	4, 5, 6, 7, 8
Pitch Diameter	External	3, 4, 5, 6, 7, 8, 9

公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。　

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。　

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2A		Internal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter	0.5340"	Min Major Diameter	0.5350"
Min Major Diameter	0.5289"	Min Pitch Diameter	0.5188"
Max Pitch Diameter	0.5178"	Max Pitch Diameter	0.5230"
Min Pitch Diameter	0.5146"	Min Minor Diameter (and 83.3% of Thread)	0.508"
Max Minor Diameter	0.5069"	Max Minor Diameter (and 64.9% of Thread)	0.514"

RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2A		Internal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter	0.7989"	Min Major Diameter	0.8000"
Min Major Diameter	0.7934"	Min Pitch Diameter	0.7820"
Max Pitch Diameter	0.7809"	Max Pitch Diameter	0.7866"
Min Pitch Diameter	0.7774"	Min Minor Diameter (and 83.3% of Thread)	0.770"
Max Minor Diameter	0.7688"	Max Minor Diameter (and 64.9% of Thread)	0.777"

C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2A		Internal Thread, 1.000"-32.0 UN-2B
Max Major Diameter	0.9989"	Min Major Diameter	1.0000"
Min Major Diameter	0.9929"	Min Pitch Diameter	0.9797"
Max Pitch Diameter	0.9786"	Max Pitch Diameter	0.9846"
Min Pitch Diameter	0.9748"	Min Minor Diameter (and 83.3% of Thread)	0.966"
Max Minor Diameter	0.9651"	Max Minor Diameter (and 64.9% of Thread)	0.974"

SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2A		Internal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter	1.0339"	Min Major Diameter	1.0350"
Min Major Diameter	1.0288"	Min Pitch Diameter	1.0188"
Max Pitch Diameter	1.0177"	Max Pitch Diameter	1.0234"
Min Pitch Diameter	1.0142"	Min Minor Diameter (and 83.3% of Thread)	1.008"
Max Minor Diameter	1.0068"	Max Minor Diameter (and 64.9% of Thread)	1.014"

SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6g		Internal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter	30.480 mm	Min Major Diameter	30.500 mm
Min Major Diameter	30.371 mm	Min Pitch Diameter	30.175 mm
Max Pitch Diameter	30.155 mm	Max Pitch Diameter	30.302 mm
Min Pitch Diameter	30.059 mm	Min Minor Diameter (and 83.3% of Thread)	29.959 mm
Max Minor Diameter	29.938 mm	Max Minor Diameter (and 64.9% of Thread)	30.094 mm

SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2A		Internal Thread, 1.535"-40 UNS-2B
Max Major Diameter	1.5339"	Min Major Diameter	1.535"
Min Major Diameter	1.5288"	Min Pitch Diameter	1.5188"
Max Pitch Diameter	1.5177"	Max Pitch Diameter	1.5236"
Min Pitch Diameter	1.5140"	Min Minor Diameter (and 83.3% of Thread)	1.508"
Max Minor Diameter	1.5068"	Max Minor Diameter (and 64.9% of Thread)	1.514"

SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2A		Internal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter	2.0338"	Min Major Diameter	2.0350"
Min Major Diameter	2.0287"	Min Pitch Diameter	2.0188"
Max Pitch Diameter	2.0176"	Max Pitch Diameter	2.0239"
Min Pitch Diameter	2.0137"	Min Minor Diameter (and 83.3% of Thread)	2.008"
Max Minor Diameter	2.0067"	Max Minor Diameter (and 64.9% of Thread)	2.014"

SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2A		Internal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter	3.0337"	Min Major Diameter	3.0350"
Min Major Diameter	3.0286"	Min Pitch Diameter	3.0188"
Max Pitch Diameter	3.0175"	Max Pitch Diameter	3.0242"
Min Pitch Diameter	3.0133"	Min Minor Diameter (and 83.3% of Thread)	3.008"
Max Minor Diameter	3.0066"	Max Minor Diameter (and 64.9% of Thread)	3.014"

SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2A		Internal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter	4.0337"	Min Major Diameter	4.0350"
Min Major Diameter	4.0286"	Min Pitch Diameter	4.0188"
Max Pitch Diameter	4.0175"	Max Pitch Diameter	4.0245"
Min Pitch Diameter	4.0131"	Min Minor Diameter (and 83.3% of Thread)	4.008"
Max Minor Diameter	4.0066"	Max Minor Diameter (and 64.9% of Thread)	4.014"

Posted Comments:
No Comments Posted

Ø50 mm～Ø50.8 mm(Ø2インチ)キネマティックマウント、SM2ネジ付き

ズーム

Click to Enlarge
ピエゾ慣性アクチュエータPIAK10を取り付けたKM200T。

Click to Enlarge
ポストに取り付けた、ダイクロイックミラーをマウントしたカラーアジャスターノブ付きのKM200T。

厚さ2.5 mmまでの薄型Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用SM2ネジ付きマウント
光学素子は固定リングで保持
角度範囲: ±3°
分解能: 2つの1/4”-80 TPI 精密アジャスタで5 mrad(0.3°) / 回転
6つのM4ザグリ貫通穴によって左手/右手両方向での操作が可能
取り外し可能なノブまたはアジャスターネジ内の六角ソケットを利用して調整可能
SM2ネジによりØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブに対応

ミラーマウントKM200Tでは、薄型光学部品を低応力で取付けるために固定リングが使われています。光学素子は、スパナレンチSPW604で固定できる、付属品のSM2ネジ付き固定リングSM2RR(2個)で取付け穴に固定します。このマウントは当社のØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブのようなSM2ネジ付き部品にも対応します。

この汎用マウントKM200Tは、M4ザグリ貫通穴からØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストに右手または左手方向に取付けることができます。また、取外し可能なノブにより、アジャスタの親ネジの六角ソケットを直接操作することができます。位置決め後、アジャスタの固定用としてオプションのアクセサリ、青銅製止めナットLN2580もご用意しています。

Ø50 mm～Ø50.8 mm(Ø2インチ、厚さ2.5 mm以下)光学素子用キネマティックマウント、3つのアジャスタ付き

ズーム

Click to Enlarge

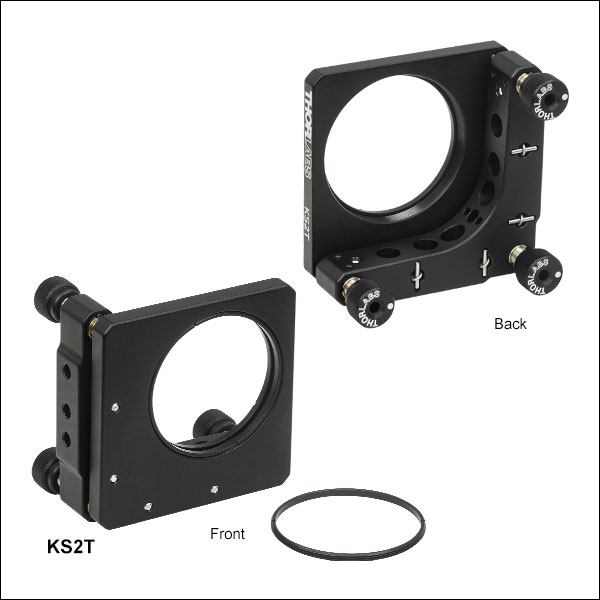

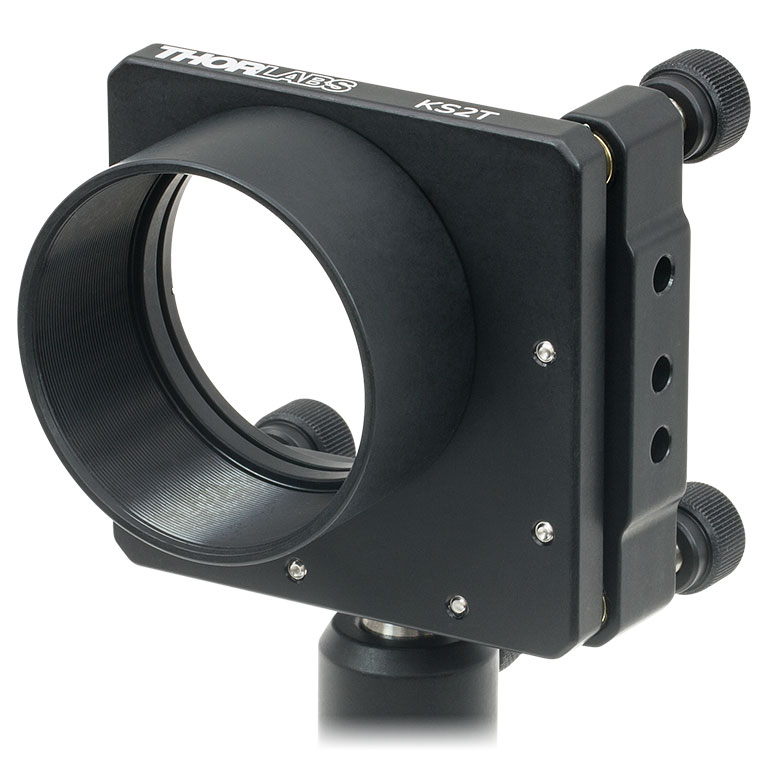

Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブをねじ込んだKS2T

Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブに対応するSM2内ネジ付き
付属の固定リングで厚さ2.5 mm以下のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を取り付け
±4°の角度範囲
3つの固定可能な1/4"-80 精密アジャスタにより1回転あたりの移動は8 mrad(0.5°)
6つのM4ザグリ穴(貫通穴)により右手または左手どちらの方向にも設置可能
取り外し可能なノブまたはアジャスターネジ内の六角ソケットを利用して調整可能

ミラーマウントKS2Tは、固定リングにより低応力で薄型の光学部品を取り付けます。光学素子は付属する2つのSM2ネジ付き固定リングSM2RRで取付け穴に固定されます。取り付けにはスパナレンチSPW604がご使用いただけます。右の写真のように、このネジ機構によりØ50 mm～Ø50.8 mm(Ø2インチ)レンズチューブにも対応可能です。こちらのマウントは上記の2つのアジャスタ付きミラーマウントよりも背面プレートが厚いため、安定性が増しています。マウント質量の増加に加え、剛性の強化されたバネと全ての接触点に硬化インサートが使用されているので、全体的な性能も向上しています。

KS2TはM4ザグリ穴からØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストに取り付け可能です。また、右手、左手どちらの方向にも設置できます。取り外し可能なノブまたはアジャスターネジ内の六角ソケット(2.0 mm六角レンチが必要)を利用してアジャスタを調整することが可能です。KS2Tには、1/4"-80 TPIの固定可能なアジャスタが3つ付いており、ミラーマウントの前面プレートを移動させることにより、±4°のあおり調整が可能です。対称な調整幅(つまり±4°)を得るためには、前面と背面プレートの間の間隔を3.05 mmとする必要があります。3つのアジャスタ全てを動かすと、Z方向に最大6.4 mmの移動が可能です。

Ø50 mm～Ø50.8 mm(Ø2インチ)キネマティック回転式マウント

ズーム

1つのマウントにキネマティック角度調整と回転調整を一体化
脱着式ノブと真鍮製ブッシュ付きのロック可能な1/4"-80ステンレス製親ネジ2個でスムーズな調整
2つのM4ザグリ穴により右手系、左手系のどちらの構成も可能
回転目盛は2°ずつ360°に刻印
固定ネジ付きSM2回転リング

KS2RSは、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子の回転や角度位置の調整を必要とする用途のために設計されました。このマウントは直線偏光子や波長板のような偏光光学素子に適しています。また当社のSM2ネジ加工マウント付きダブプリズムをKS2RSに取り付け、回転像の方向を変えることもできます。 KS2RSにはSM2ネジ切り穴が付いており、厚さ12.0 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を付属の固定リングSM2RRで取り付けられます。また、SM2レンズチューブをねじ込むとさらに厚い光学素子を取り付け可能です。

当社のキネマティック回転マウントは当社の精密キネマティックミラーマウントと手動回転マウントの機能を組み合わせ、360°の連続回転調整と±4°のあおり調整(チップ＆チルト)を行います。よってこちらのマウントは、偏光光学素子やシリンドリカルレンズなど回転非対称性の光学素子の保持に適しています。

マウントの回転位置は、固定ネジで固定できます。固定ネジは、2 mmの六角レンチで締められます。真鍮製ブッシュが付いた2個の1/4"-80親ネジによりスムーズなキネマティック調整が可能です。各アジャスタは2 mm六角レンチを使用する固定ネジでロックできます。

なお、このマウントは、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子保持用に設計されており、回転リングを組込むための機構は、Ø75 mm～Ø76.2 mm(Ø3インチ)ミラーマウントKS3と同じ機構を採用しています。

さらに高い調整分解能を制御をお求めの場合には、1/4"-80アジャスタを差動アジャスタDAS110またはDM22 に交換することで得られます。

またこのマウントは、Ø50.8 mmの光学素子に対して最適設計されています。Ø50 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

5軸キネマティックマウント、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用

ズーム

Click to Enlarge

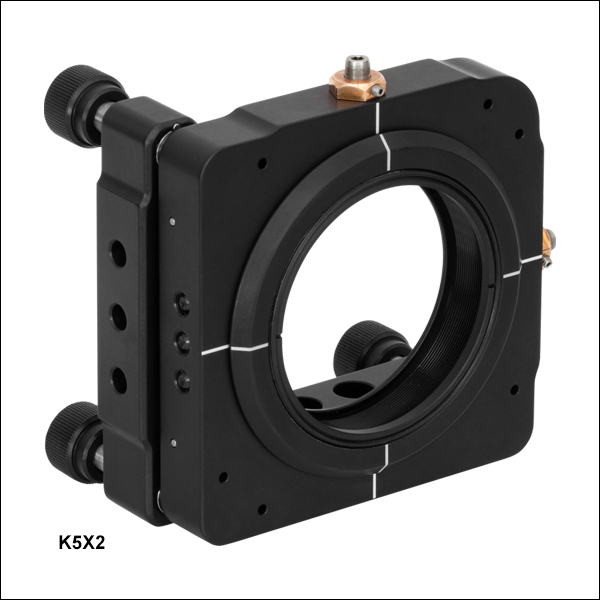

キネマティックマウントK5X2の背面

5つの調整軸、5軸ともロック可能
- あおり調整(ピッチ＆ヨー): ±3°、 4.6 mrad/rev
- XY移動: ±2.0 mm、254 µm/rev
- Z移動^a: ±3.8 mm、318 µm/rev
SM2ネジ付き内孔に厚さ10.7 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を取り付け可能
ポスト取付用に、90°の位置にM4ザグリ穴が3つずつ(合計6個)

5軸キネマティックマウントK5X2は、5軸(ピッチ、ヨー、XYZ方向)に調整可能な光学素子マウントです。各軸に付いているロック用ネジが安定性を高めます。この光学素子取付セルはSM2内ネジ付きで、マウント付きのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子が取り付け可能です。さらに、付属の固定リングSM2RRを使用すれば、厚さ10.7 mmまでのマウント無し光学素子も取り付けることができます。固定リングはスパナレンチSPW604(別売り)で締め付けることができます。マウントには垂直ならびに水平方向に目盛が刻印されており、セルに取り付ける際のアライメントに使用できます。ポスト取付用のM4ザグリ穴は、キネマティックマウントK5X2を右手用または左手用どちらの構成でも配置できるよう直交的な位置に3つずつ、計6個あります。

キネマティックマウントの5軸を調整するには、2 mm六角レンチまたはボール(六角)ドライバ(付属しておりません)がお使いいただけます。ピッチ、ヨーおよびZ軸調整用の取外し可能なノブが付いた3つの1/4"-80アジャスターネジは、2 mm六角レンチでロックできます。 XY軸は2つの3/16"-100アジャスターネジで調整します。これらは付属の0.035インチ六角レンチでロックが可能です。マウントK5X2でさらに高い調整分解能が必要の場合には、3つの1/4"-80アジャスターネジを差動アジャスタDAS110またはDM22に交換するもできます。

当社の5軸マウントについては、Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用、Ø25 mm～Ø25.4mm(Ø1インチ)光学素子用も含め、こちらの製品紹介ページをご覧ください。

Z軸方向に移動させるときは、あおり調整(チップ/チルト)用の3つのアジャスターネジを、すべて同じ方向に均等に回します。

6軸キネマティックマウント、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用

ズーム

6軸キネマティックマウントの操作方法。この動画ではØ25 mm～Ø25.4 mm(Ø1インチ)
光学素子用マウントK6XSを用いてご紹介していますが、K6X2の操作方法も同様です。

6つの調整軸(固定可能)
- あおり調整(ピッチ/ヨー):±2°、3.6 mrad/rev
- XY移動:±2 mm、254 µm/rev
- Z移動^a:±3.2 mm、318 µm/rev
- 回転:360°連続、1°目盛付き
X、 Y、回転は独立して調整可能
SM2ネジ付き内孔に厚さ13.4 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を取付け可能
ポスト取り付け用M4ザグリ穴が6つ

6軸キネマティックマウントK6X2は、汎用的にご使用いただけるように設計された高精度ポジショナです。光学素子に対して6軸(移動軸と回転軸)の調整をすることができ、各軸には安定性を高めるために固定ネジが付いています。どちらのマウントにも、ピッチ、ヨー、Z軸調整用に1/4"-80アジャスターネジ、XY軸調整用に3/16"-100アジャスターネジが用いられています。

移動セルにはSM2ネジが付いており、Ø50 mm～Ø50.8 mm(Ø2インチ) 光学素子用レンズチューブを取り付けられます。また、付属の固定リングSM2RRを使用して厚さ13.4 mm以下のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を取り付けることもできます。固定リングはスパナレンチSPW604(別売り)で締め付けることができます。K6X2を試験したところ、X軸とY軸のクロストークは±35 µm未満でした。より高い分解能での調整が必要な場合には、あおり調整(チップ/チルト)用の3つの1/4"-80アジャスタを差動アジャスタDAS110に交換することができます。

Ø12 mm～Ø12.7 mm(Ø1/2インチ)とØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用モデルを含め、当社の6軸キネマティックマウントの詳細については製品ページをご覧ください。

Z方向に移動させる場合は、あおり調整(チップ/チルト)用の3つのアジャスタを、すべて同じ方向に均等に回します。

*このマウントは、Ø50.8 mmの光学素子に対して最適設計されています。Ø50 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

60 mmキネマティックケージマウント

ズーム

±3ºの角度調整
60 mmケージシステムに取り付け可能
光学素子の最大許容厚さ: 5.0 mm
ポスト取り付け可能なM4タップ穴付き

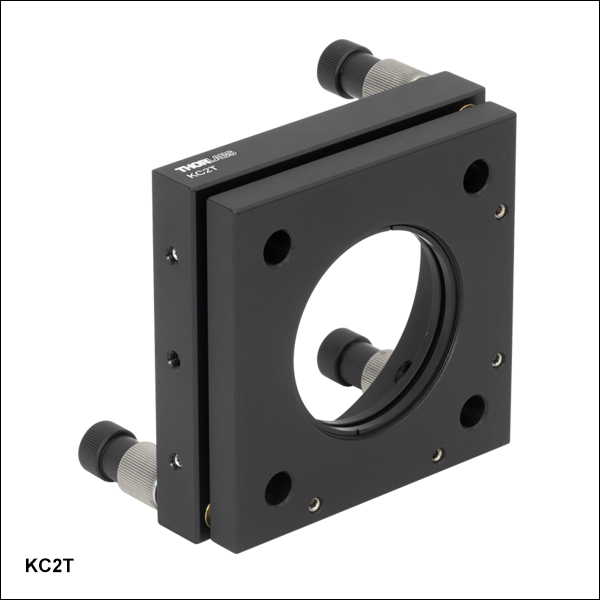

KC2T/Mにはそれぞれが独立したロック用止めネジ付きのアジャスタが3つ付いています。ケージシステムまたはポストに取り付けた際、頑丈な機械設計により優れた安定性がもたらされます。前面プレートと背面プレートには、当社の60 mmケージシステムに直接取付けられるようケージロッド用の4つの貫通穴が機械加工されています。背面プレートにはケージロッドを固定するロック用止めネジが付いています。前面プレートにあるケージロッド用の穴は大きめになっているので、ケージロッドと接触せずに±3°のあおり調整(チップ&チルト)ができます。

KC2T/Mの中央にあるSM2ネジ付きタップ穴は光学素子取付用です。また当社のSM2レンズチューブならびに関連部品に取り付け可能となっております。 KC2T/Mには固定リングSM2RRが2個付属しており、厚さ5.0 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)の光学素子の取り付けに使用できます。厚さ5.0 mm以上の光学素子はSM2シリーズのレンズチューブを使用すれば取り付け可能となります。

60 mmケージ用直角キネマティックミラーマウント、ケージロッド用タップ穴付き

ズーム

60 mmケージマウントに対応するタップ穴8個付き
Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子を光軸に対して45°で取り付け
±4ºのあおり調整(チップ&チルト)
SM2レンズチューブを取り付け可能
ポスト取付けが可能:
- KCB2/M: M4タップ穴とM6タップ穴各1個付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)

直角キネマティックケージマウントKCB2/Mは、45°の角度で保持されたØ50 mm～Ø50.8 mm(Ø2インチ)光学素子のチップ/チルト調整が可能です。ポートにはSM2ネジ内孔が付いています。 KCB2/Mには当社の60 mmケージシステム規格に対応するケージロッド取付用のタップ穴が8個あります。ケージシステム内で2つの直角キネマティックマウントを結合し、調整、固定するには、ERロッド用アダプタERSCBが必要となります。 ±4°のあおり調整(チップ&チルト)プレートは、3つの100TPIの調整ネジによって1回転あたり0.254 mmの滑らかかつ高分解能の動作をします。アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタは2 mm六角レンチまたはボール(六角)ドライバで調整が必要です。

Ø50 mm～Ø50.8 m(Ø2インチ)光学素子の固定には先端がナイロン製の止めネジ(付属)を使用します。マウントの後ろ側の2重構造穴から取り付け、2 mm六角レンチまたはボールドライバで締め付けます。後ろ側から取り付ける設計により、光学素子の厚さに制限はなく、またマウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスしやすくなっています。マウントが固定可能な光学素子の最少厚さは6 mmです。

60 mmケージ用直角キネマティックミラーマウント、ネジ切りなしケージロッド用穴付き

ズーム

Click to Enlarge
レンズチューブSM2L20付きマウントKCB2C(/M)。マウントには広帯域誘電体ミラーBB2-E02を保持。

60 mmケージシステムに対応する間隔のネジ切りなし内孔(ケージロッド取付用)8個付き
Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子を光軸に対して45°で取り付け
±4ºのあおり調整(チップ＆チルト)
SM2レンズチューブを取り付け可能
ポスト取付けが可能:
- KCB2C/M: M4タップ穴とM6タップ穴各1個付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)

直角キネマティックケージマウントKCB2C/Mによって45°の角度で保持されたØ50 mm～Ø50.8 mm(Ø2インチ)光学素子のあおり調整(チップ＆チルト)が可能です。ポートにはSM2ネジ内孔と、60 mmケージシステムの規格に対応するネジ切りなし穴(ケージロッド取付用)が付いております。ケージロッドは2 mm六角レンチまたはボール(六角)ドライバを用いて止めネジ(付属)で固定します。こちらは複数の60 mmケージ部品が、ERロッド用アダプタERSCBを使用することなしに直接接続できる設計になっています。 ±4°のあおり調整(チップ＆チルト)プレートは、3つの100TPIの調整ネジによって1回転あたり0.254 mmの滑らかかつ高分解能で動作します。アジャスタの2つには取外し可能なノブが付いていますが、3つ目のアジャスタは2 mm六角レンチまたはボールドライバで調整が必要です。

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子の固定には先端がナイロン製の止めネジ(付属)を使用します。マウントの後ろ側の2重構造穴から取り付け、2 mm六角レンチまたはボールドライバで締め付けます。透過光学素子を使用する場合、この穴周りに2つの切込みがあるためØ32.0 mmの開口(公称値)で光を透過します。後ろ側から取り付ける設計により、光学素子の厚さに制限はなく、またマウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスしやすくなっています。マウントが固定可能な光学素子の最少厚さは6 mmです。

60 mmケージ用直角キネマティックマウント、楕円ミラー用、ネジ切りなしケージロッド用穴付き

ズーム

Click to Enlarge
スイングアームとナイロンチップ付き止めネジによってミラーを位置固定している様子。調整ノブの側面には精密調整用の穴があります。

Ø50 mm～Ø50.8 mm(Ø2インチ)の楕円形光学素子を光軸に対して45°で取り付け
ERシリーズケージロッド取り付け用深さ5.0 mmのネジ切りなし穴が8個
±3ºのあおり調整(ピッチ＆ヨー)
3つのアジャスタを全て使用した際のZ軸移動量：±3.0 mm
60 mmケージシステムおよびSM2シリーズ部品に対応
ポストに取り付け可能:
- KCB2EC/M: ポスト取付け用にM4タップ穴およびM6タップ穴各1個(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)

直角キネマティックケージマウントKCB2EC/Mは、45°の角度(公称値)で保持されたØ50 mm～Ø50.8 mm(Ø2インチ)楕円形光学素子のピッチ&ヨー調整が可能です。入出力ポートにはSM2ネジ切り穴が付いており、60 mmケージシステム規格に対応する位置にケージロッドを取り付けるための深さ5.0 mmのネジ切りなし穴も4個ずつ付いています。

±3°のあおり調整(ピッチ&ヨー)プレートは3つの100 TPI調整ネジによって、1回転あたり4.5 mradの角分解能で動作します。この調整プレートには、側面にØ2 mmの精密調整用の穴が開いた取り外し可能なノブが付いていますが、3つ目のアジャスタの調整には2 mm六角レンチまたはボール(六角)ドライバを使用する必要があります。また、光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿った精密位置調整を行うことが可能です。

Ø50 mm～Ø50.8 mm(Ø2インチ)の楕円形光学素子の固定には、スイングアーム上の先端がナイロン製の止めネジ(セットスクリュ)を使用します。マウントの後ろ側の2重構造穴から取り付け、2 mm六角レンチまたはボールドライバで締め付けます。光学素子が歪むのを防ぐため、止めネジは指の力のみで締め付けてください。このマウントは、厚さ12 mmのØ50 mm～Ø50.8 mm(Ø2インチ)楕円形光学素子のみに対応します。当社ではこちらのマウントに取付け可能な誘電体または金属コーティング楕円ミラーもご用意しております。
