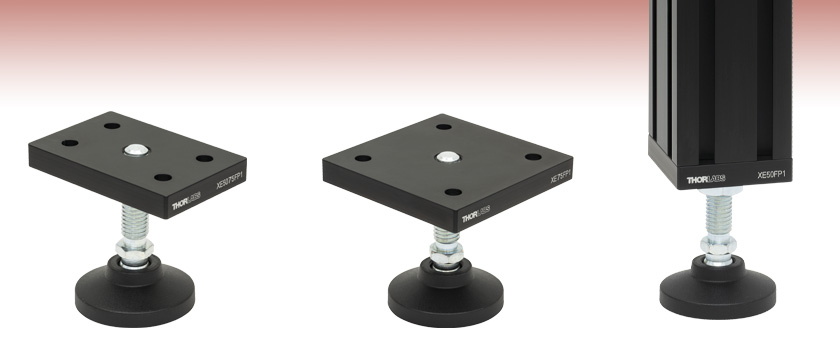

フットプレート、50 mm&75 mmレール用


  • Adjustable-Height Endplates with Plastic Feet
  • Support Vertical 50 mm & 75 mm Construction Rails

XE75FP1

Footplate for
75 mm Square Rails,
Imperial Hardware

XE5075FP1

Footplate for
50 mm x 75 mm Rails,
Imperial Hardware

Application Idea

XE50FP1 Footplate
with 50 mm Square Rail

Related Items


Please Wait
50 mm & 75 mm Construction Rail Accessories
50 mm Rails75 mm RailsNuts and ScrewsMountsFeetRail JoinersChannel Cover
50 mm Rails75 mm RailsT-Nuts and
Screws
Right-Angle
Mounting
Mounting FeetRail JoinersChannel Insert

特長

  • 50 mm x 50 mm50 mm x 75 mmまたは75 mm x 75 mmレール用エンドプレート
  • 高さ調整範囲:47 mm~70 mm
  • プラスチック製のフットパッド
  • 低頭キャップスクリュが4個付属
    • ミリ規格の製品:M6 x 1.0
    • インチ規格の製品:1/4"-20

こちらのフットプレートは、50 mmおよび75 mm光学レールアセンブリや、光学エンクロージャの端に直接取り付けられ、高さの調整(47 mm~70 mm)が可能です。プラスチック製のフットパッドは14 mmの六角ボルトに取り付けられています。お好みの高さに調整したら、取付けプレートに対して19 mmの六角止めナットを締め付けて、ボルトの位置を固定します。各フットプレートにはM6 x 1.0低頭キャップスクリュが4個付属します。


Posted Comments:
jeff secor  (posted 2024-05-07 15:43:21.263)
please specify weight limit
spolineni  (posted 2024-05-14 05:02:59.0)
Thanks for your enquiry. The Thorlabs XE50FP1 / XE75FP1 doesn’t have a specific load limit, but it’s theoretically around 1000kg. Loads well below this should be fine. Please note, the foot is on a ball joint and needs a minimum of three feet in a triangle to prevent tipping.
Back to Top

フットプレート

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XE50FP1 Support Documentation
XE50FP1フットプレート50 mm x 50 mmレール用(インチ規格)
¥6,660
In Stock Overseas
XE5075FP1 Support Documentation
XE5075FP1フットプレート50 mm x 75 mmレール用(インチ規格)
¥7,638
In Stock Overseas
XE75FP1 Support Documentation
XE75FP1フットプレート75 mm x 75 mmレール用(インチ規格)
¥8,032
In Stock Overseas
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XE50FP1/M Support Documentation
XE50FP1/Mフットプレート50 mm x 50 mmレール用(ミリ規格)
¥6,660
In Stock Overseas
XE5075FP1/M Support Documentation
XE5075FP1/Mフットプレート50 mm x 75 mmレール用(ミリ規格)
¥7,638
In Stock Overseas
XE75FP1/M Support Documentation
XE75FP1/Mフットプレート75 mm x 75 mmレール用(ミリ規格)
¥8,032
In Stock Overseas
