高NAアクロマティックコリメーター、マルチモードファイバ用
![](https://www.thorlabs.co.jp/Images/GuideImages/12897_MMCollimators_3.jpg)
- Achromatic Performance Across Visible Spectrum
- AR Coatings Cover 350 to 1700 nm
- Options for FC/PC or SMA Connectors
- Ideal for Fiber Photometry Applications
F950SMA-A
SMA905 Multimode Collimator
Front
Front
Back
Back
F950FC-C
FC/PC Multimode Collimator
Our multimode collimators contain a cemented achromatic doublet and a meniscus lens.
![](../../images/loading-red.gif)
Please Wait
![]() |
---|
下の型番横の赤いアイコンをクリックするとZemaxファイルをダウンロードできます。また、こちらからは当社の全てのZemaxファイルを一括してダウンロードできます。 |
特長
- マルチモードファイバ用の高NAアクロマティックコリメータ
- 工場で3つのいずれかの波長にアライメント:473 nm、850、1310 nm
- 有効焦点距離:10 mm
- 有効径:Ø11.0 mm
- カプラまたはコリメータとして使用可能
- FC/PC 2.2 mmワイドキーコネクタ付き、またはSMA905コネクタ付きをご用意
- 非磁性ステンレススチール製筐体
当社の高NAアクロマティックコリメータは、高NAのマルチモードファイバ用として設計されており、ファイバーフォトメトリなどの用途に適しています。これらのトリプレットコリメータにはメニスカスレンズおよびアクロマティック複レンズが採用されており、可視スペクトル域における球面収差を抑えて高い性能を発揮します。この光学素子の空気/ガラスの境界面には、-A(350~700 nm)、-B(650~1050 nm)、-C(1050~1700 nm)のいずれかの広帯域反射防止(AR)コーティングが施され、表面反射による損失が最小限に抑えられています。 各コリメータは工場において特定の波長でアライメントされています(型番末尾-A:473 nm、-B:850 nm、-C:1310 nm)。コリメータの筐体には、FC/PC 2.2 mmワイドキーコネクタまたはSMA905ポートが付いていますが、FC/PCコリメータの方が結合効率は高くなります。
このマルチモードコリメータはアダプタAD15F、AD15NTおよびAD15F2に取り付けられるため、SM1ネジやØ25.4 mm(Ø1インチ)のネジ無し穴に適合させなければならないセットアップにもご利用いただけます。また、これら以外のコリメータ用アダプタもご用意しております。このコリメータを自由空間カプラとしてご使用の場合、結合効率を良くするためには精密なアライメントが必要です。自家蛍光やファイバーフォトメトリにお使いの場合、コリメートされた自由空間光を蛍光イメージングフィルタに通すためには、当社の蛍光フィルターキューブが適しています。 また、あおり調整(チップ&チルト)ができるキネマティックマウントと、XYZ軸調整機能付きのプラットフォームを組み合わせてお使いいただくこともできます(例えばキネマティックV字型マウントKM100VとXYZ移動ステージMT3/M)。これらのコリメータをキネマティックマウント無しで使用した場合、1 dB以上の損失が発生する場合がありますのでご注意ください。
当社ではこれらのコリメータと組み合わせてご使用いただける、様々な種類のマルチモードパッチケーブルをご用意しています。その中には、オプトジェネティクス用の軽量ケーブルやファイバーフォトメトリ用の低自家蛍光マルチモードパッチケーブルなども含まれます。
また、焦点固定型コリメータや調整機能付きFiberPortコリメーターパッケージなど、広い波長範囲でご利用いただける非球面レンズ付きファイバーコリメータも取り扱っております。コリメートおよびカップリング用製品のラインナップについては「コリメーターガイド」タブをご覧ください。
Item # | Alignment Wavelength | Lens AR Coatinga | Beam Diameterb,c | Full-Angle Divergenceb | Focal Lengthd | Connector Style | NA | Le |
---|---|---|---|---|---|---|---|---|
F950FC-Af | 473 nm | 350 - 700 nm Ravg < 0.5% | LED Source: 10.0 mm Laser Source: 4.5 mm | 1.0° | 9.9 mm | 2.2 mm Wide Key FC/PC | 0.54 | 28.6 mm (1.13") |
F950SMA-Af | SMA905 | 31.5 mm (1.24") | ||||||
F950FC-B | 850 nm | 650 - 1050 nm Ravg < 0.5% | LED Source: 10.0 mm Laser Source: 2.5 mm | 10.1 mm | 2.2 mm Wide Key FC/PC | 28.6 mm (1.13") | ||
F950SMA-B | SMA905 | 31.5 mm (1.24") | ||||||
F950FC-C | 1310 nm | 1050 - 1700 nm Ravg < 0.5% | 10.2 mm | 2.2 mm Wide Key FC/PC | 28.6 mm (1.13") | |||
F950SMA-C | SMA905 | 31.5 mm (1.24") |
ビーム径と広がり角

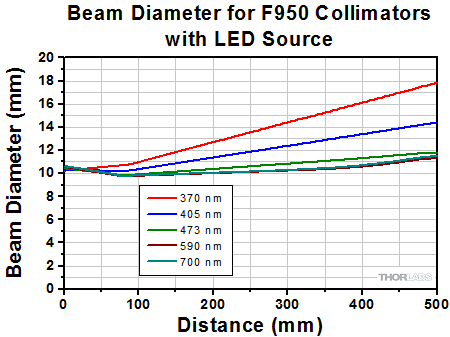

レーザまたはLED光源を使用した時の、様々な波長におけるF950シリーズコリメータの1/e2ビーム径および広がり角をシミュレーションした結果。

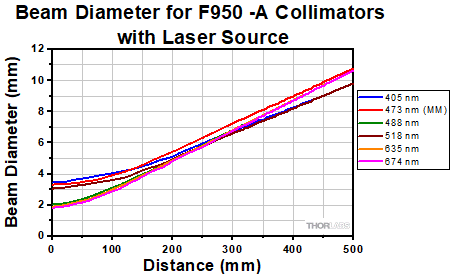

![Laser Source Beam Diameter F950](https://www.thorlabs.co.jp/images/tabimages/F950-A_beam_diameter_Laser_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

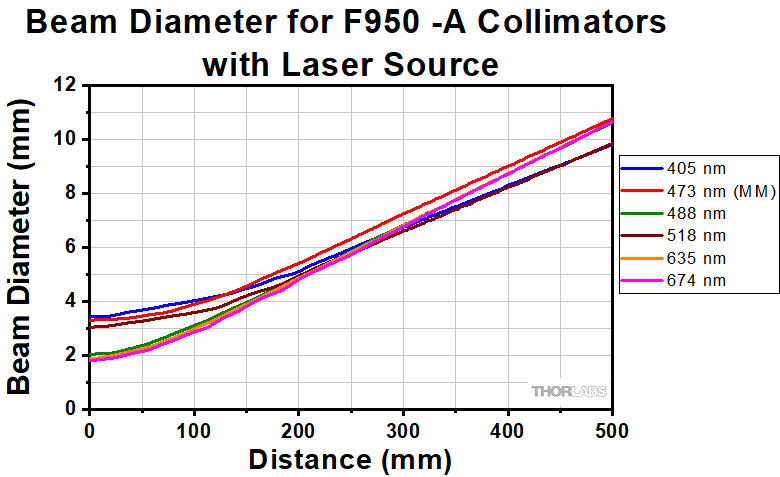

シングルモードファイバ出力レーザの出力光を、1 mのシングルモードファイバ(NA0.22)を通して高NA、-Aコーティング付きのアクロマティックコリメータに入射したときの1/e2ビーム径の典型値(473 nmには、マルチモードファイバを使用)。 NA0.22~0.5のファイバでは同様の結果が得られます。
![Divergance Graph for F950-A Collimators](https://www.thorlabs.co.jp/images/tabimages/F950-A_beam_diameter_LED_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

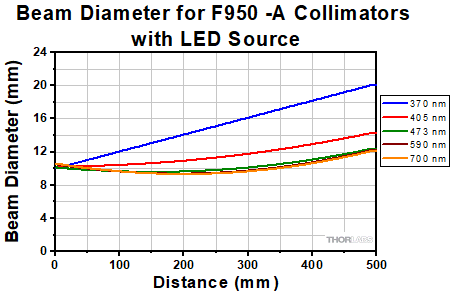

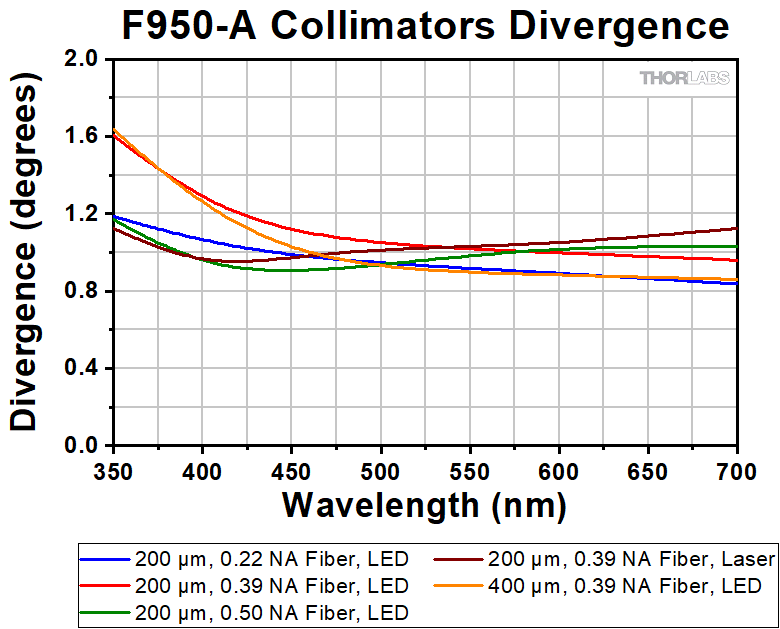

マルチモードファイバ出力LEDの出力光を、1 mのファイバ(NA0.50)を通して高NA、-Aコーティング付きのアクロマティックコリメータに入射したときの1/e2ビーム径の典型値。
![Divergance Graph for F950-A Collimators](https://www.thorlabs.co.jp/images/tabimages/F950-A_Divergence_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます
マルチモード光源からの光を、1 mのファイバを通して高NA、-Aコーティング付きのアクロマティックコリメータに入射したときの典型的な広がり角。光源にレーザを使用した場合、NA0.22~0.5のファイバでは同様の結果が得られます。
![Laser Source Beam Diameter F950](https://www.thorlabs.co.jp/images/tabimages/F950-B_beam_diameter_Laser_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

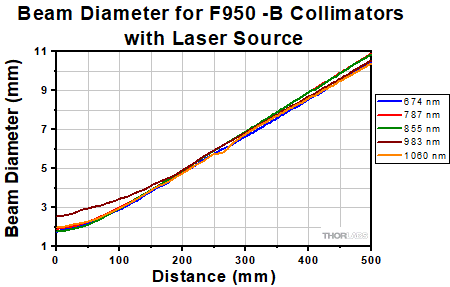

シングルモードファイバ出力レーザの出力光を、1 mのシングルモードファイバ(NA0.22)を通して高NA、-Bコーティング付きのアクロマティックコリメータに入射したときの1/e2ビーム径の典型値。 NA0.22~0.5のファイバでは同様の結果が得られます。
![Divergance Graph for F950-B Collimators](https://www.thorlabs.co.jp/images/tabimages/F950-B_beam_diameter_LED_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

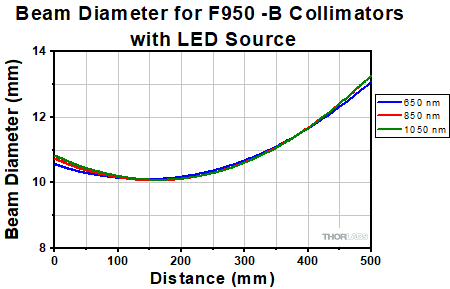

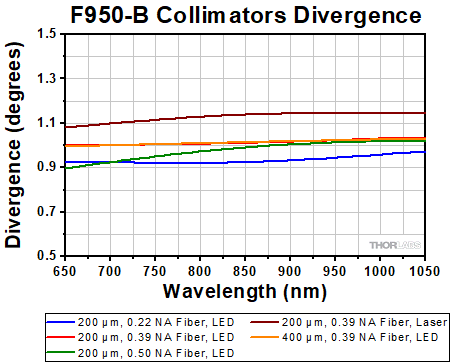

マルチモードファイバ出力LEDの出力光を、1 mのファイバ(NA0.50)を通して高NA、-Bコーティング付きのアクロマティックコリメータに入射したときの1/e2ビーム径の典型値。
![Divergance Graph for F950-B Collimators](https://www.thorlabs.co.jp/images/tabimages/F950-B_Divergence_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

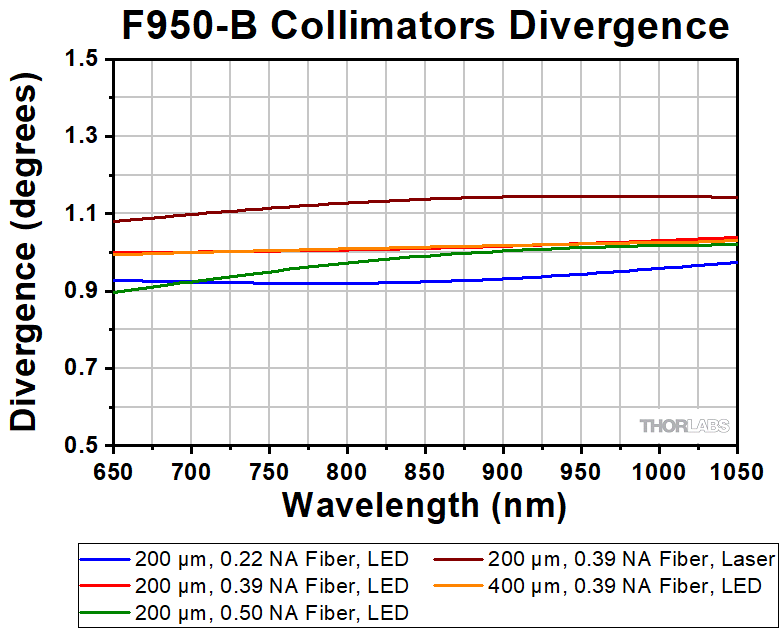

マルチモード光源からの光を、1 mのファイバを通して高NA、-Bコーティング付きのアクロマティックコリメータに入射したときの典型的な広がり角。光源にレーザを使用した場合、NA0.22~0.5のファイバでは同様の結果が得られます。

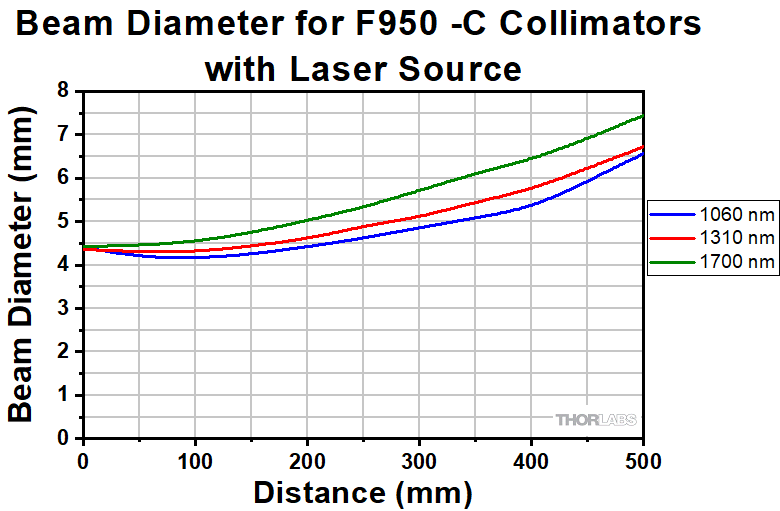

![Laser Source Beam Diameter F950](https://www.thorlabs.co.jp/images/tabimages/F950-C_beam_diameter_Laser_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

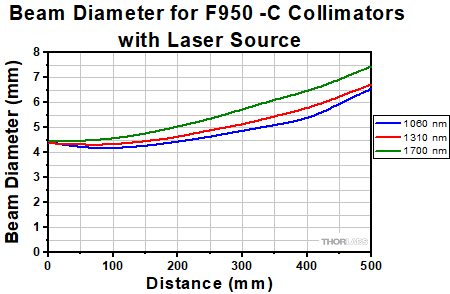

シングルモードファイバ出力レーザの出力光を、1 mのシングルモードファイバ(NA0.22)を通して高NA、-Cコーティング付きのアクロマティックコリメータに入射したときの1/e2ビーム径の典型値。 NA0.22~0.5のファイバでは同様の結果が得られます。
![Divergance Graph for F950-C Collimators](https://www.thorlabs.co.jp/images/tabimages/F950-C_beam_diameter_LED_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

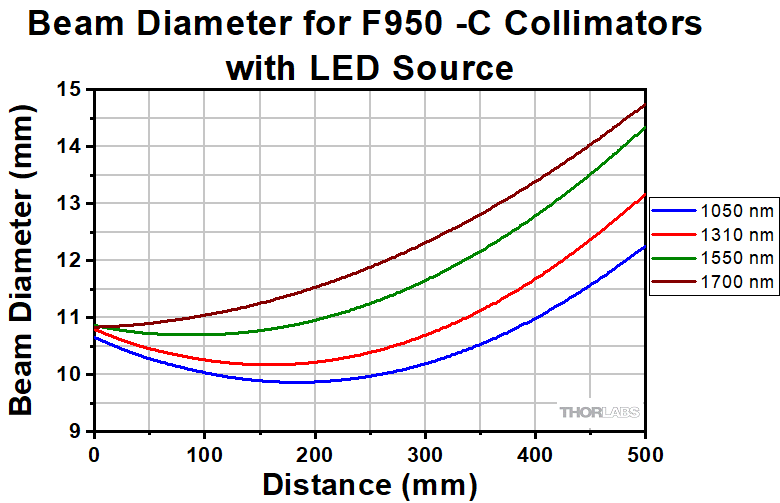

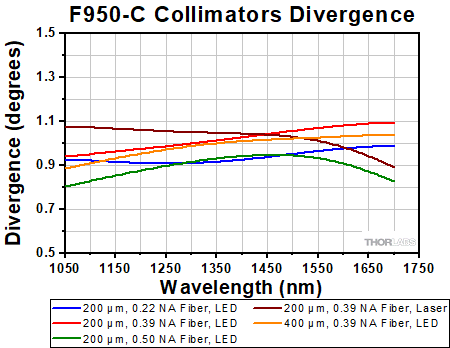

マルチモードファイバ出力LEDの出力光を、1 mのファイバ(NA0.50)を通して高NA、-Cコーティング付きのアクロマティックコリメータに入射したときの1/e2ビーム径の典型値。

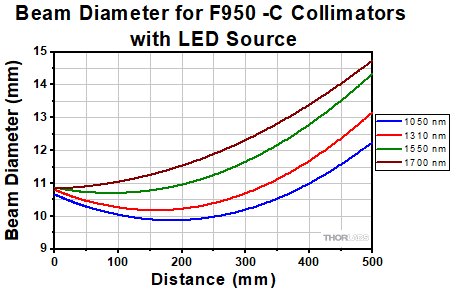

![Divergance Graph for F950-C Collimators](https://www.thorlabs.co.jp/images/tabimages/F950-C_Divergence_G1-450.gif)
Click to Enlarge
生データはこちらからダウンロードいただけます

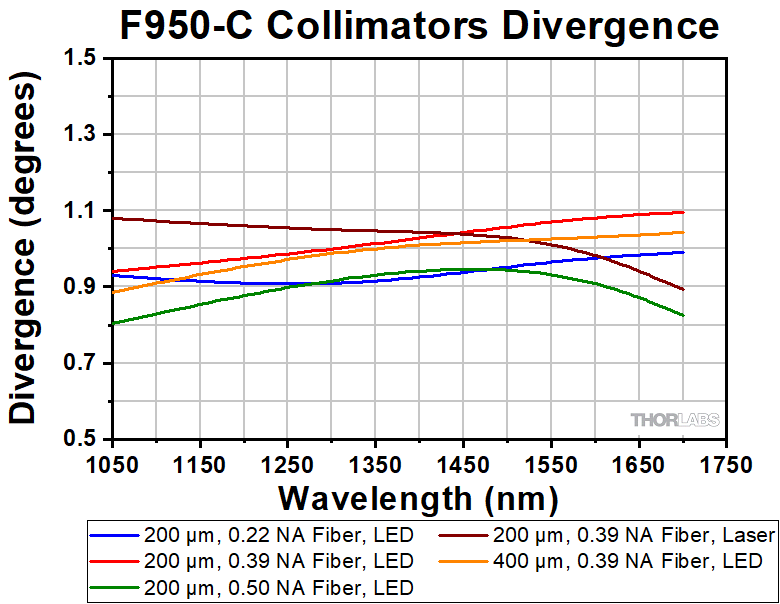

マルチモード光源からの光を、1 mのファイバを通して高NA、-Cコーティング付きのアクロマティックコリメータに入射したときの典型的な広がり角。光源にレーザを使用した場合、NA0.22~0.5のファイバでは同様の結果が得られます。
挿入損失およびARコーティング性能
![Beam Diameter vs Distance Graph for All F950 Collimators](Images/TabImages/F950-ABC_IL_G1-450.gif)
Click to Enlarge

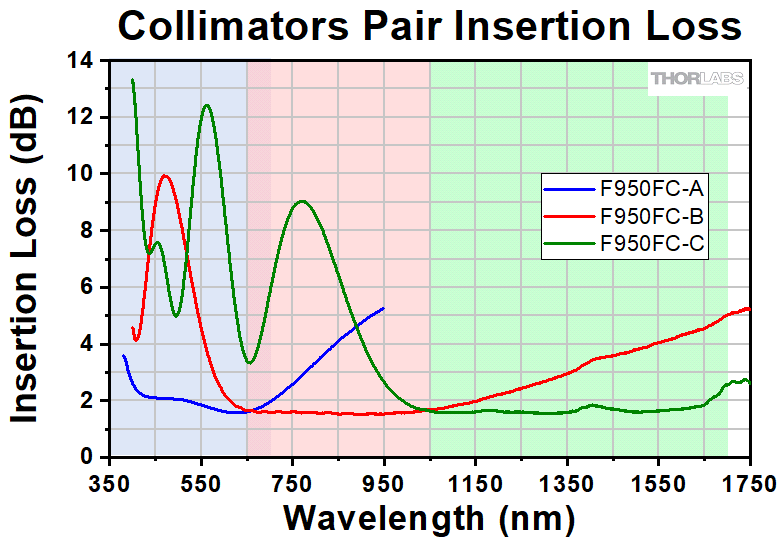

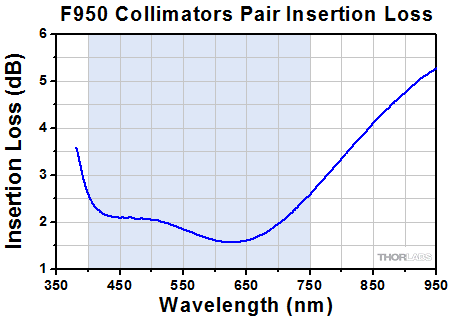

F950シリーズのコリメータ・ペアの挿入損失を、光源SLS201(旧製品)、光スペクトラムアナライザ、およびマルチモードファイバ(NA0.39、コア径Ø200)を用いて測定。網掛けされた領域は反射防止帯域を示しています(青:-Aコーティング、赤:-Bコーティング、緑:-Cコーティング)。
![Reflectance for All -A Coated Surfaces](https://www.thorlabs.co.jp/images/tabimages/Standard_BBARC_A_Graph-450.gif)
Click to Enlarge

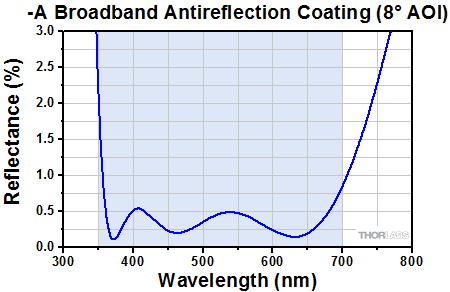

-Aコーティング付きコリメータの空気/ガラス境界面に施された広帯域反射防止コーティングの一面あたりの反射率。グラフの青色の網掛け領域は、記載された性能仕様が保証されている反射帯域を示しています。この領域以外の性能についてはロット毎に異なり、保証されません。
![Reflectance for All -B Coated Surfaces](https://www.thorlabs.co.jp/images/tabimages/Standard_BBARC_B_Graph_450.gif)
Click to Enlarge

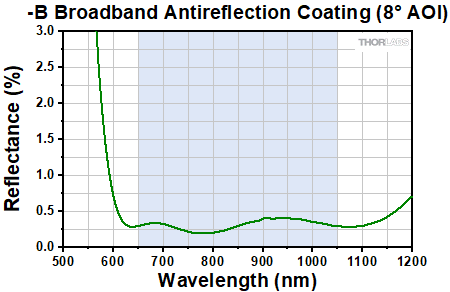

-Bコーティング付きコリメータの空気/ガラス境界面に施された広帯域反射防止コーティングの一面あたりの反射率。グラフの青色の網掛け領域は、記載された性能仕様が保証されている反射帯域を示しています。この領域以外の性能についてはロット毎に異なり、保証されません。
![Reflectance for All -C Coated Surfaces](https://www.thorlabs.co.jp/images/tabimages/Standard_BBARC_C_Graph_1700_450.gif)
Click to Enlarge
-Cコーティング付きコリメータの空気/ガラス境界面に施された広帯域反射防止コーティングの一面あたりの反射率。グラフの青色の網掛け領域は、記載された性能仕様が保証されている反射帯域を示しています。この領域以外の性能についてはロット毎に異なり、保証されません。
