単一周波数、超低ノイズレーザー、拡張型バタフライパッケージ
- C-Band, Single-Frequency Laser Source
- 100 Hz Typical, 250 Hz Max Linewidth with 70 dB Typical SMSR
- Typical Relative Intensity Noise (RIN) of -165 dBc/Hz
- Integrated TEC Elements and Thermistors
US Patents: 10193306, 10483718,
10476233, and 10454248

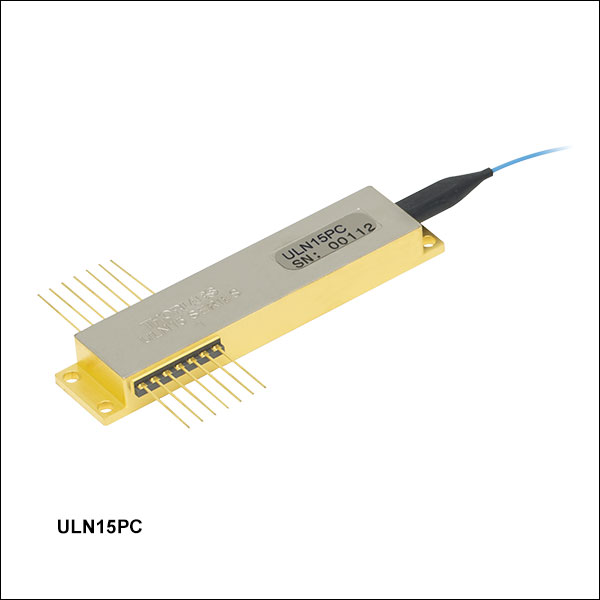

ULN15PC
Ultra-Low-Noise Laser, Current Tuning, Extended Butterfly Package, PM Fiber
Frequency noise of an ultra-low-noise laser at various currents within a region of single mode operation. The peak in noise at 43 Hz is due to HVAC systems present in the testing facility. The data is typical, and performance will vary among individual lasers.
Please Wait
各種資料とシリアル番号付き製品のご案内 | |
---|---|
仕様や図面等の情報は、仕様表内のInfo欄の青いアイコンから取得可能です。 | |
型番横の赤い資料アイコンでは、各種技術資料を提供しています。 | |
Choose Item | 型番の左横にChoose Itemと記載されている製品はシリアル番号をお選びください。ドロップダウンリストで表示される在庫製品から、中心波長などご希望の仕様に近い製品にチェックを入れてご依頼ください。シリアル番号横の赤いアイコンから、各製品ごとのL-I-Vやスペクトル測定値がダウンロード可能です。 |
特長
- 中心波長:1550 nm(典型値)
- 相対強度ノイズ: -165 dBc/Hz未満
- 14ピン拡張型バタフライ型気密(ハーメチック)パッケージ
- ペルチェ型冷却素子とサーミスタ(各2個)内蔵
- 偏波保持ファイバーピグテール、2.0 mmナローキーFC/APCコネクタ

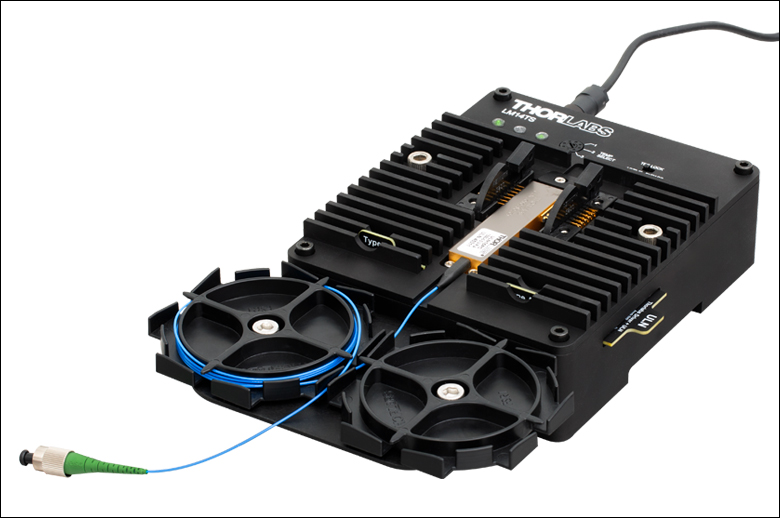

- レーザマウントLM14TSに取り付け可能
- 低ノイズ電流源を別途ご用意ください。
当社の超低ノイズ(Ultra-Low-Noise/ULN)ハイブリッドレーザは、-165 dBc/Hz以下の相対強度ノイズと、100 Hz以下の瞬時線幅(瞬間的な発振スペクトル幅)の信号を発振します。シングルモード出力は最大140 mW、サイドモード抑圧比(SMSR)は70 dBです。これらの仕様値は、SAF利得チップをファイバーブラッググレーティング(FBG)に結合し、気密パッケージに納めた当社の特許取得済み設計によって実現します1。内蔵のペルチェ素子とサーミスタの組み合わせ2つが閉ループで利得チップとファイバーブラッググレーティング(FBG)それぞれの温度を制御します。さらに各レーザには、筐体の温度をモニタする補助的なサーミスタと出力モニタ用フォトダイオードも内蔵されています。
駆動電流によりシングルモードとマルチモード間で変化するため、レーザのスペクトルも変わります。また、システムがヒステリシスの影響を受けますので、駆動電流が大きくなっているか、小さくなっているかにより、線幅も変化します。各レーザの中心波長は試験済みで、シリアル番号別のデータシートに記載されています。この中心波長はITU Cバンド(1530~1565 nm)内になることもありますが、下記の製品についてはほとんどが1550 nmまたはその近くで動作します。個別のデバイスの中心波長については個々のデータシートをご参照ください。上記についてはさらに詳しく「動作」タブで説明されています。
各製品の仕様については下表ならびに青いInfoアイコン()をクリックしてご覧いただけます。これらの仕様値は典型値で、性能はデバイスによって異なります。超低ノイズ半導体レーザにはシリアル番号が付いており、個別のデータシートとともに発送いたします。中心波長の種類については下の「Choose Item」をクリックするとご覧いただけます。仕様値は低ノイズ電流源を使用することによって得られます。特注の波長をご希望の場合には当社 までお問い合わせください。
ご選択の電流源を時間をかけて安定化させてからレーザ出力の測定を行ってください(レーザの仕様値を得るために必要な低ノイズ電流源は当社ではご提供しておりません)。また、レーザの出力部には光アイソレータを配置してください。55 dBのピークアイソレーションが得られる2段型アイソレータIOT-G-1550Aのご使用をお勧めしています。また、ファイバーアイソレータを2つ直列に使用すれば同様のアイソレーションが得られます。
当社ではレーザULN15PCに低ノイズドライバと温度安定化機能を組み込んだベンチトップ型のターンキー式ULNレーザーシステムもご用意しております。このレーザーシステムは、単一周波数動作するように、駆動電流とFBG温度設定が予め組み込まれています。
電流制御型と温度制御型製品の比較
当社の超低ノイズレーザは、電流でチューニングする構成と温度で波長チューニングする構成でご用意しております。電流制御型は、レーザがシングルモード動作する駆動電流範囲が最大となるように設計されています。温度制御型は、モードホップフリーレンジ幅に影響を及ぼすことなく、ファイバーブラッググレーティング(FBG)単体の温度が調整可能となります。モードホップフリーチューニングや電流範囲の最大限の調整が必要な場合には電流制御型、出力パワーに影響を与えることなく出力波長を温度によりチューニングしたい場合には温度制御型をご選択ください。構成の違いについて詳細は下記をご覧ください。デバイスの動作について詳細は「動作」タブでもご覧いただけます。
取付ならびに取扱いについて
各レーザは拡張型の14ピンバタフライパッケージに納められています。この拡張型パッケージは標準的な14ピン半導体レーザ用マウントには対応しておりませんが、アクティブバタフライマウントLM14TSには取り付け可能です。当社のマウントを使用しない場合は、半導体レーザを専用のヒートシンクに取り付ける必要があります。レーザ筐体にはM2ネジ用の取付スロットが4つ付いています。なお、超低ノイズハイブリッドレーザは、振動ならびに音響振動の両方に非常な敏感なため、振動を減衰するマウントのご使用をお勧めいたします。取付トルクは0.14 N•mを超えてはなりません。トルクドライバを用いることで適切な締め付けが可能となります。
半導体レーザは静電気により容易に破壊されます。ESDリストストラップをご利用になるなどして、製品の取扱い時には静電気に十分ご注意ください。
ほこりやその他の汚染物質が表面に付着することがあるので、使用する前には毎回ファイバーコネクタのクリーニングを行うことをお勧めします。ファイバ先端の中心ではレーザ光強度が非常に高くなる場合があるため、汚染物質が付着しているとファイバ先端が焼損する危険性があります。コネクタはクリーニングを施してからキャップを付けて出荷していますが、包装パッケージから取り出した後は、周囲環境から汚染物が付着する可能性がありますのでご注意ください。また、デバイスを他のファイバに接続したり取り外す際にはレーザ電源を切ることをお勧めします。
1. Morton P, Morton M. "High-Power, Ultra-Low Noise Hybrid Lasers for Microwave Photonics and Optical Sensing." Journal of Lightwave Technology. 2018 November 1; 36: 5048-5057.

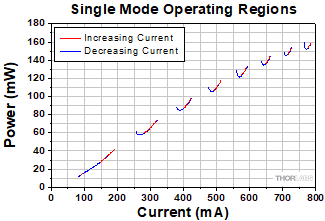

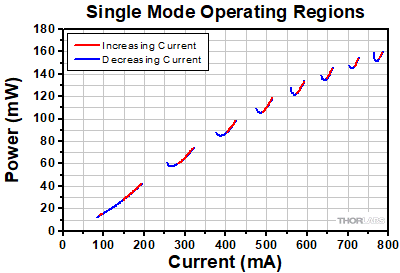

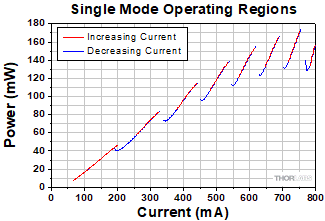

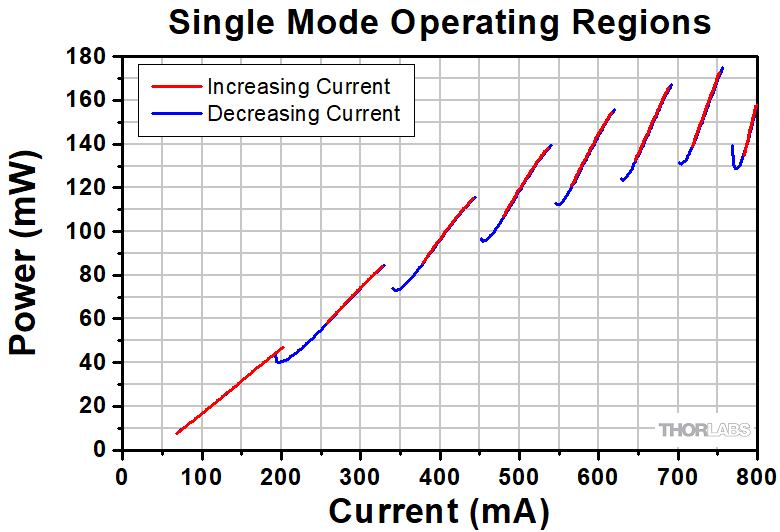

シングルモード(単一縦モード)動作
当社のULNシリーズハイブリッドレーザは、シングルモードとマルチモード動作間で変動します。安定した出力領域は様々な要因によって変化します。1ここでは駆動電流によってシングルモードの動作範囲がどのように変動するかを説明しています。注:下記のデータは典型値です。個々の製品で安定したシングルモード動作が得られる駆動電流についてはシリアル番号のデータシートをご参照ください。
縦モードの遷移
シングルモードとマルチモード動作間の変動は、利得チップの高反射の後端面とファイバーブラッググレーティング(FBG)によって生成された共振器内の複数の発振モードによるものです。下のグラフでは、温度でチューニングするレーザULN15PT のシングルモード出力パワーを代表例として示しています。シングルモード範囲間では駆動電流によってマルチモード出力となります。そのため、マルチモード出力パワーはグラフより除外されています。例えば、約220 mAで駆動されたユニットはマルチモード出力、300 mAではシングルモード出力となります。電流でチューニングする構成のレーザは、これらのマルチモードの領域を最小に留めます。

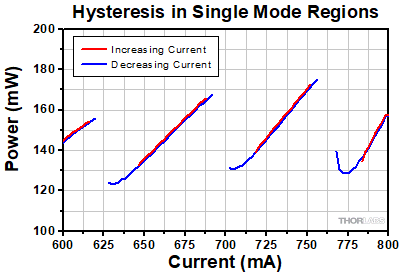

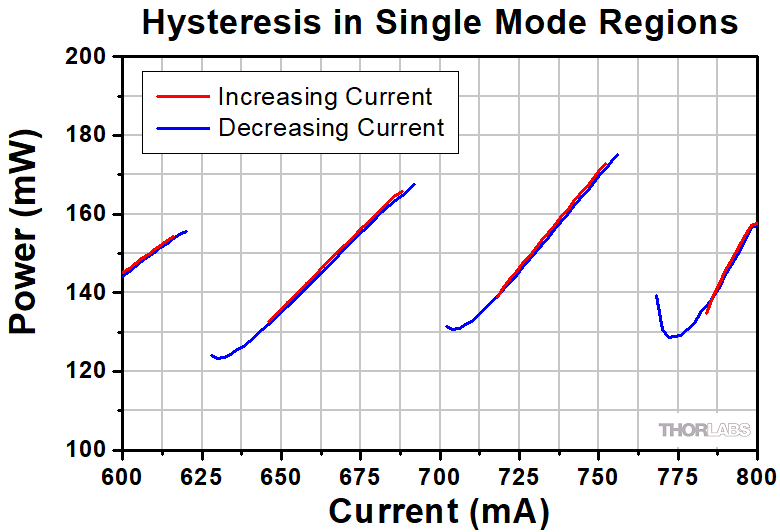

ヒステリシス
ULNシリーズハイブリッドレーザのシングルモード領域の幅は常に同じではありません。シングルモード動作が得られた後、電流の増加しているときか減少しているときかによって変動します。下のグラフは電流でチューニングするレーザULN15PCの電流増減時の出力パワーを代表例として示しています。電流を700~725 mAの間で駆動させたときのレーザの性能を見てみましょう。700 mAから電流を上げた場合、出力は約715 mAまでシングルモードにはなりません(下のグラフの赤い曲線)。しかし、シングルモードの領域に入った後は、駆動電流を700 mA近くまで下げても、共振器はシングルモード動作を維持します(青い曲線)。ULNシリーズハイブリッドレーザを駆動時、安定した動作を維持するためには電流の変化の方向に留意することが重要です。

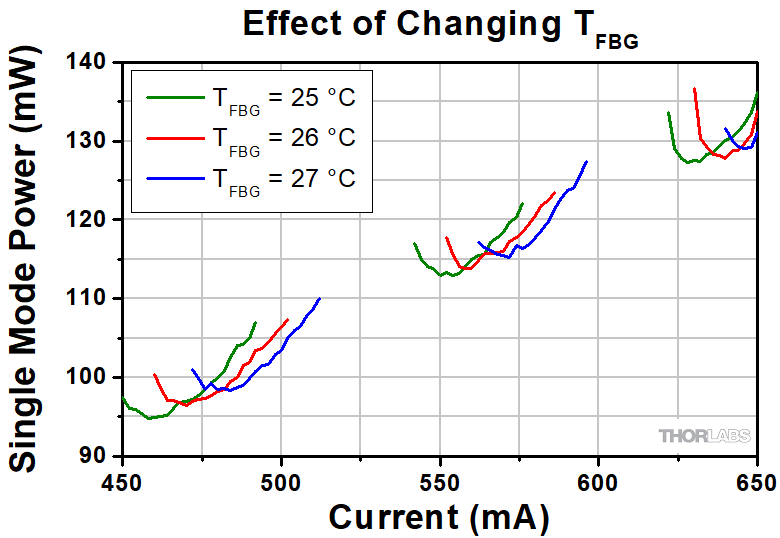

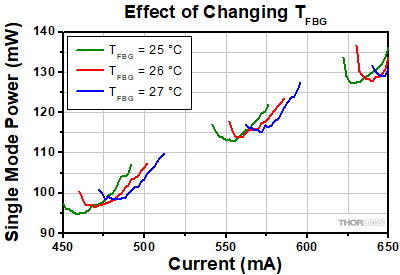

TFBGによる縦モードシフト
ULNシリーズレーザに内蔵するファイバーブラッググレーティング(FBG)の格子周期は温度によって変動します。温度でチューニングするULNレーザをご使用の場合、この温度を個々に設定することにより、共振器の発振モードをサポートし、所望の出力波長にチューニングすることが可能です。しかし、ファイバーブラッググレーティングの温度は発振モードに影響を与えるため、シングルモード領域はシフトします。下のグラフでは、典型的な温度調整型レーザULN15PTのTFBGの調整によるシングルモード動作領域の変動を示しています。温度の変動がある一定以上大きくなると、レーザはシングルモード動作からマルチモード動作にシフトします。レーザがシングルモード動作の領域端となる電流で駆動されている場合、ほんの数度の変動でこのシフトが発生する場合があります。このため、温度によるチューニング時には光スペクトルアナライザでレーザの出力をモニタし、出力がシングルモードを維持していることを確認することをお勧めいたします。
波長シフト

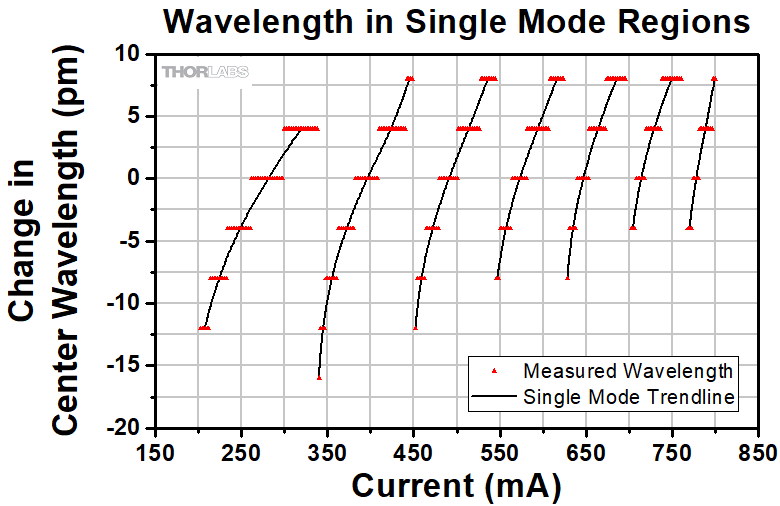

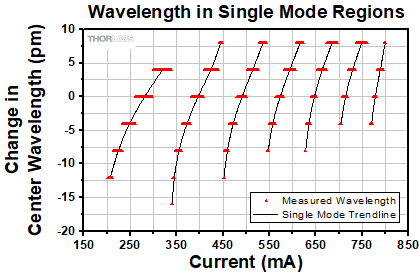

駆動電流の変動はレーザのモードのほかにも、出力波長のシフトを生じさせる可能性があります。下はULN15PCの波長グラフの代表例です。赤色の点の群はモードホップフリーのシングルモード動作領域を示しています。このような波長と電流の依存性は当社の温度による波長チューニングを行うモデルにも見られます。しかし、これらのモデルはファイバーブラッググレーティング(FBG)の温度を変えることにより、一定のパワーで波長をチューニングします。注:中心波長のステップ状の変動は測定に使用した光スペクトルアナライザの分解能によるものです。波長の変動はシングルモード動作の各領域にわたり滑らかです。
Click for Data
シングルモード動作領域内において、中心波長が電流によりシフトします。「Trendline」の各曲線はシングルモード領域を示しています。測定データがステップ状に現れているのは測定に使用した光スペクトルアナライザの分解能によるものです。波長の変動はシングルモード動作の各領域にわたり滑らかです。
1. Morton P, Morton M. "High-Power, Ultra-Low Noise Hybrid Lasers for Microwave Photonics and Optical Sensing." Journal of Lightwave Technology. 2018 November 1; 36: 5048-5057.

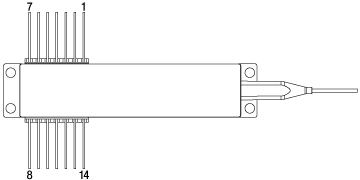

拡張型バタフライパッケージのピン配列
Pin Identification | |||
---|---|---|---|
Pin | Assignment | Pin | Assignment |
1 | FBG TEC - | 8 | Photodiode Anode |
2 | FBG TEC + | 9 | Laser Diode Anode |
3 | Case Thermistor | 10 | Laser Diode Cathode |
4 | Case Thermistor | 11 | Chip Thermistor |
5 | Photodiode Cathode | 12 | Chip Thermistor |
6 | Chip TEC - | 13 | FBG Thermistor |
7 | Chip TEC + | 14 | FBG Thermistor |
ECL、DFB、VHG安定化、DBR、ハイブリッドの単一周波数(SFL)レーザ
Click to Enlarge
図1:ECLは、利得チップの外側に回折格子があります。
レーザの多くの用途では、チューナブルな単一周波数動作が必要になります。単一周波数出力を得るための半導体レーザとしては現在、外部共振型(ECL)、分布帰還型(DFB)、体積型ホログラフィック回折格子型(VHG)、分布ブラッグ反射型(DBR)の主に4種類のレーザがあります。どれも回折格子を使用したフィードバックによって単一周波数を出力します。外部共振型(ECL)ではさらにファイバーブラッググレーティング(FBG)を組み合わせたハイブリッド製品がございます。しかしそれぞれ回折格子のフィードバック構造が異なるので、出力や帯域幅、ならびにサイドモード抑圧比(SMSR)などの性能が異なります。下記では、単一周波数半導体レーザの主な違いについて述べています。
外部共振型レーザ
外部共振型レーザ(ECL)は、その構造により多くの標準的な自由空間半導体レーザに対応します。 つまりECLは、半導体レーザ素子が対応する様々な波長で使用することができるということです。 半導体レーザの出力光はレンズによってコリメートされ、回折格子に入射されます(図1参照)。 回折格子はフィードバック(反射)を生じさせ、安定した出力波長を選択するために用いられます。 適切な光学設計により外部共振器が単一縦型のレーザ光のみを選択するため、単一周波数で高サイドモード抑圧比(SMSR> 45 dB)のレーザが出力されます。
ECLのメリットの1つに比較的長い共振器長が超狭線幅(<1 MHz)をもたらすことがあります。 また、様々な半導体レーザを組み込むことができるので、青色ならびに赤色波長において狭線幅の光を放出できる数少ない構造の1つとなっております。 広いチューニングレンジ(>100 nm)を得ることができますが、ECLの機械設計、ならびに半導体レーザの反射防止(AR)コーティングの質によってモードホップする傾向があります。
Click to Enlarge
図2:DFBレーザにはアクティブゲイン媒体の長さに沿って、ブラッグ反射鏡が付いています。
分布帰還型レーザ
分布帰還型(DFB)レーザ(近赤外および中赤外) でご提供可能)は半導体レーザ構造内に回折格子が組み込まれているレーザとなっております(図2参照)。 アクティブ領域と密結合する波形の周期構造がブラッグ反射鏡として働き、単一縦型のレーザ光モードを選択します。 アクティブ領域がブラッグ周波数近くで十分な利得を得られれば、端面反射鏡は必要なく、代わりにブラッグ反射鏡が全ての光フィードバックならびにモード選択に用いられることになります。 この「内蔵型」の光選択によってDFBレーザは、幅広い温度ならびに電流範囲で単一周波数動作を得ることができるのです。 DFBレーザにはモード選択の補助や歩留り向上のためによく位相シフト部分がレーザ構造内に用いられています。
DFBのレーザ波長は、ブラッグ波長とほぼ等しくなっております。
ここで、λは波長、neffは有効屈折率、Λは回折格子の周期です。 レーザ波長は、有効屈折率を変えることによってチューニングができます。 有効屈折率の変化はDFBレーザの温度ならびに駆動電流のチューニングによって得られます。
DFBレーザは、850 nmでは2 nm、1550 nmでは4 nm、中赤外域(4.00~11.00 µm)では1 cm-1の比較的狭いチューニングレンジとなります。 しかし、このチューニングレンジにわたり単一周波数動作が得られている、つまりこれがモードホップ無しの連続したチューニングレンジであることを意味します。 この特長により、DFBはテレコムやセンサをはじめ、様々な用途で広く使用されています。 DFBの共振器長は比較的短いため、線幅の典型値は1 MHz~10 MHzの範囲内となります。 また、回折格子の構造とアクティブ領域が同じ領域にあるため、DFBの最大光出力は、ECLとDBRレーザに比べて低くなっております。
Click to Enlarge
図3: VHGレーザの体積型ホログラフィック回折格子は、アクティブゲイン媒体の外側にあります。
体積型ホログラフィック回折格子型安定化レーザ
体積型ホログラフィック回折格子型(VHG)レーザもブラッグ反射鏡を使用しますが、この場合は、透過型回折格子は半導体レーザ出力の前に置かれます(図3参照)。 この回折格子は半導体レーザの一部ではないため、半導体レーザからは熱的に分離することが可能で、デバイスの波長安定性が向上します。 この回折格子は、通常は複数種類の屈折率の光学材料(通常はガラス)を周期的に積層する構成です。 ブラッグの条件を満たす波長の光だけが反射してレーザ共振器に戻り、それにより非常に高い波長安定性を有するレーザになります。 VHG安定化レーザは、高パワーにおいて、DFBレーザと同様の線幅で出力可能で、広い範囲の電流および温度にわたって波長がロックされます。
Click to Enlarge
図4: DBRレーザのブラッグ反射鏡はアクティブゲイン媒体の外側にあります。
分布反射型レーザ
分布反射型(DBR)レーザは、DFBレーザと同様、回折格子が内部に組み込まれています。 しかしDFBレーザの回折格子はアクティブ(利得)領域に沿っているのに対し、DBRレーザの回折格子は、領域の外側に位置しています(図4参照)。 一般的にDBRレーザは典型的なDFBレーザにはない様々な領域を組み込むことが可能なので制御範囲とチューニングレンジがより広くなります。 例えばマルチ電極DBRレーザには位相制御領域があり、回折格子周期や半導体レーザ駆動電流制御とは独立して、位相のみを制御することが可能です。 この制御を共に使用することによってDBRレーザは幅広いチューニングレンジで単一周波数動作が可能となります。 例えば高性能なサンプルグレーティングDBRレーザのチューニングレンジは最大30~40 nmになりえます。 DFBレーザと異なりモードホップフリーではないため、入射ならびに温度を維持できるよう慎重な制御が必要です。
制御構造が複雑なマルチ電極DBRレーザに対し、構造をよりシンプルにしたDBRレーザは単電極のみで設計されています。 単電極DBRレーザには、回折格子ならびに位相制御の複雑構造はありませんが、チューニングレンジはマルチ電極に比べて狭くなります。 チューニングレンジはDFBレーザと同程度になり、駆動電流や温度によってモードホップも生じます。 モードホップのデメリットはありますが、回折格子がデバイスの長さと同じでなければいけない制限はないため、DFBレーザと比べて光出力が大きいなどのメリットもあります。 DBRならびにDFBのレーザの線幅は同程度です。 当社では現在単電極DBRレーザのみをご提供しております。
超低ノイズハイブリッドレーザ
当社の超低ノイズ(ULN)ハイブリッドレーザは、SAF利得チップが比較的長いファイバーブラッググレーティング(FBG)に結合されています。こちらのレーザは外部共振型(ECL)に似たレーザ共振器をファイバの長さに沿って作るよう設計されています。この共振器によりULNシリーズハイブリッドレーザの線幅は約100 Hzと非常に狭く、また相対強度ノイズも-165 dBc/Hz(典型値)と低くなります。ファイバーブラッググレーティング(FBG)の熱的分離を保つ構造を取り、そこで利得媒質から放出される光を部分的に反射させます。格子周期はFBGに熱(その結果かかる熱応力)を加えることで変動させることができます。利得媒質とFBGを独立に温度調整できる構成から、温利得媒質の温度を安定させながら、独立してレーザ出力波長を温度でチューニングします。レーザの構成が優れた低ノイズ性能を発揮するため、レーザ本体がノイズの制限要因になることはないでしょう。レーザの環境をモニタし、振動や音響振動などノイズに寄与する要因を制限し、レーザを低ノイズ電流源で駆動することが重要です。
Click to Enlarge
図5:当社のハイブリッドレーザは、ファイバーブラッググレーティング(FBG)が利得媒質に結合しています。
結論
ECL、DFB、VHG、DBRならびにハイブリッドレーザは、設計されたチューニングレンジで単一周波数を発振します。ECLは、DFBやDBRレーザよりも幅広い波長の選択が可能となります。モードホップする傾向がありますが、狭い線幅(<1 MHz)をもたらします。適切に設計された機器では、ECLによって超広帯域幅 (> 100 nm)をもたらすことも可能です。
DFBレーザは最も安定した単一周波数レーザです。DFBのレーザーチューニングレンジ(<5 nm)内ではモードホップフリーの性能を発揮するため、単一周波数レーザとして最もご要望の多いレーザです。DFBレーザ特有の連続グレーティングフィードバック構造のため、光出力は最も低くなっております。
VHGレーザは、広い範囲の温度および電流にわたって、波長性能が安定しているため、DFBレーザの典型値よりも高いパワーが可能です。この安定性により組み込み用途(OEM用途)での使用にも適しています。
単電極DBRレーザもDFBレーザ(< 5 nm)に似た線幅とチューニングレンジですが、単電極DBRレーザはチューニング曲線で周期的なモードホップを発生します。
ハイブリッドレーザではノイズが非常に低い信号を得ることができます。この利点を利用するためには、振動ならびに音響振動など不要なノイズ源からレーザを隔離し、低ノイズ電流源で駆動することが必要です。
