クイック接続型(アリ溝付き)小型垂直移動ステージ、移動量9 mm、クロスローラーベアリング
![](https://www.thorlabs.co.jp/Images/GuideImages/14806_XRNVerticalStage_1.jpg)
- 9 mm Vertical Travel Stage
- Integrated 2" Dovetails for Multi-Axis Construction
- Crossed-Roller Bearings for High Load Capacity and Low Angular Deviation
Front
Back
XRNV1
Vertical Translation Stage
Application Idea

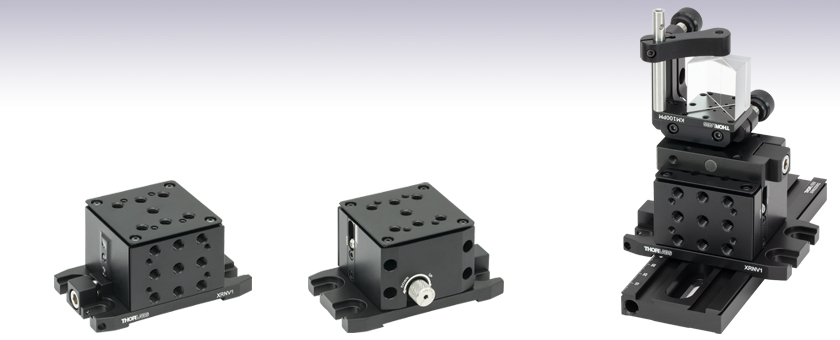

XRNV1 Stage Mounted on 2" Dovetail Rail for Coarse Linear Positioning
![](../../images/loading-red.gif)
Please Wait
Specifications | |
---|---|
Bearing Type | Crossed-Roller Bearings |
Drive Mechanism | Worm-Gear-Driven Lift Screw |
Travel Range | 9.0 mm (0.35") |
Working Height Range | 44.0 mm to 53.0 mm (1.73" to 2.08") |
Adjustment per Knob Revolution | 0.25 mm (0.01") |
Maximum Drive Resolution | 10 µm (0.0004") |
Horizontal Load Capacitya | 22.2 N (5.0 lbs) |
Inverted Load Capacitya | 6.67 N (1.50 lbs) |
Angular Deviation | < 250 µrad |
Straightness | < 10 µm |
Backlash | < 5 µm |
Spring Preload at 0 mm Travelb | 7.55 N (1.70 lbs) |
Spring Preload at 13 mm Travelb | 21.73 N (4.89 lbs) |
Dimensions (Including Base Plate) | 85.0 mm x 51.0 mm x 44.0 mmc (3.35" x 2.36" x 1.73"c) |
Weight | 0.31 kg (0.68 lbs) |
Material | Black-Anodized Aluminum |
![](https://www.thorlabs.co.jp/images/tabimages/XRN_Vertical_Stage_Features_A1-200.jpg)
Click for Details

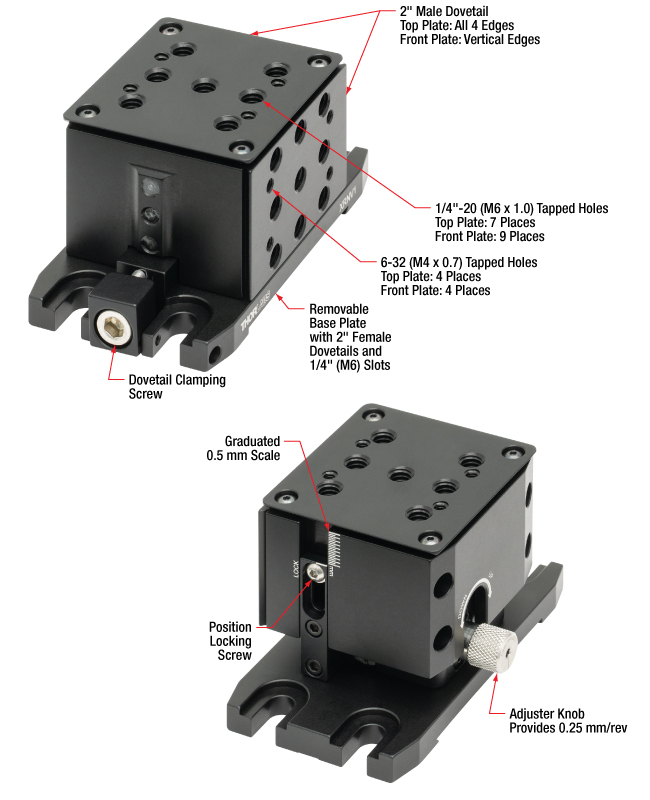

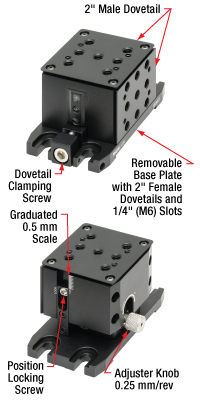

垂直移動ステージXRNV1/Mの主な特徴。上側の画像はステージを最も低くした状態、下側の画像はステージを最も高くした状態です。
特長
- 9 mmの垂直移動
- 上部と底部には、XRNシリーズのステージや幅50.7 mmのアリ溝式レールシステムに対応する幅50.7 mmのアリ溝
- 前面プレートには、クイック接続型レールプラットフォームの取付けが可能な幅50.7 mmのアリ溝(オス)
- 上部プレートと前面プレートにはM6およびM4タップ穴
- ステージの高さを示すmm単位の目盛
- コンパクトな設置面積:85.0 mm x 51.0 mm(取外し可能なベースプレートを含む)
- 幅50.7 mmのアリ溝を使用してステージやアクセサリを素早く接続
- コンポーネントの一覧については「クイック接続型ステージ」タブをご覧ください。
垂直移動ステージXRNV1/Mは、高さ44.0 mm~53.0 mmの範囲(調整幅:9.0 mm)で高さ調整ができます。調整ノブの1回転につき、高さが0.25 mm変化します。作業時に手が光路にかからないように、ノブはステージ背面のベース近くに配置されています。ステージの位置(高さ)は、側面にある固定ネジを2 mm六角レンチまたはボール(六角)ドライバで締めて固定します。スチール製クロスローラーベアリングにより精密移動と高耐荷重を実現しています。本体は、内部応力を最小化して安定性を向上させるために、アルミニウム鋳造材(Cast Tool and Jig Aluminum)から加工しています。
ステージの上部プレートには7個のM6 x 1.0取付け穴、さらに前面の垂直面には9個のM6 x 1.0取付け穴があります。 また、上部と側面にはM4 x 0.7タップ穴がそれぞれ4個ずつ付いており、それらによりクランプアームのPM3/MやPM4/M(どちらも別売り、下記参照)をご利用いただけます。ベースプレートには、M6キャップスクリュ用の取付けスロットが4つ付いています。ベースを取り外すとユニット底部のØ12.7 mm(Ø1/2インチ)取付けボスが露出し、それによりステージをベースプレートBA2E/Mまたは回転アダプタXRN-RB/Mに取り付けることができます。
ステージの上部と底部には幅50.7 mmのアリ溝が付いているため、当社のXRNシリーズのクイック接続型直線移動ステージや回転ステージと接続できます。それにより複数のステージを接続して多軸システムを容易に構築することができます。 当社ではさらに機能を追加できるように、幅50.7 mmの様々なアリ溝式レールコンポーネント(レール、レールキャリア、回転アダプタ、幅75.7 mmのアリ溝式コンポーネントへの取付け用アダプタなど)を取り揃えております。クイック接続型コンポーネントのラインナップは「クイック接続型ステージ」タブをご覧ください。
注:固定ネジが締め付けられている状態では、ステージの高さ調整は行わないでください。ステージが損傷したり、仕様を満たさなくなったりする可能性があります。
