- Free Space Fiber Launch System with Submicron XY Translator
- Spatial Filter System Produces "Clean" Gaussian Beams
KT120
Free-Space
Fiber Coupler
KT311

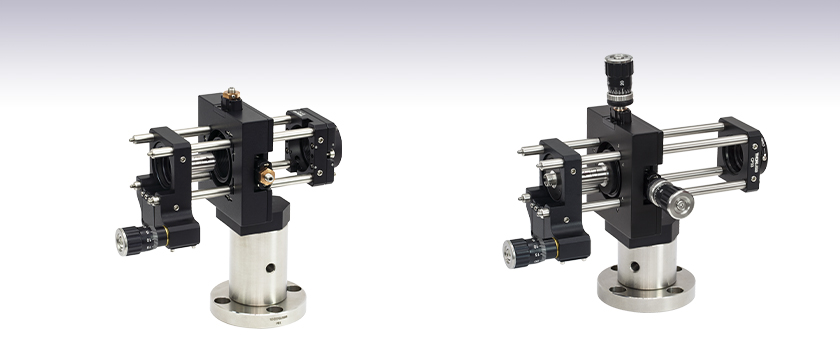

Spatial Filter System
Please Wait
| Recommended Focusing Opticsa | |
|---|---|
| Item # | Description |
| C230TMD-A | 350 - 700 nm, f = 4.51 mm, NA = 0.55 Aspheric Lens |
| C230TMD-B | 600 - 1050 nm, f = 4.51 mm, NA = 0.55 Aspheric Lens |
| C230TMD-C | 1050 - 1700 nm, f = 4.51 mm, NA = 0.55 Aspheric Lens |
特長
- 光ファイバ入射システムKT120/MはFCまたはSMAファイバーケーブルに対応
- KT120/Mに付属の高精度差動アジャスタでサブミクロン単位の移動が可能
- 空間フィルタKT311/MはØ9 mm 非球面レンズ筐体を取り付け可能
- 分かりやすい説明書とアライメントツール付き
ファイバ入射システム
当社の光ファイバ入射システムKT120/Mは、自由空間レーザービームを光ファイバーケーブルに結合する入射システムです。ファイバ入射システムはシングルモードおよびマルチモードファイバにも使え、サブミクロン単位の移動が可能な高精度差動アジャスタが付いています。
このファイバ入射システムには、オプトメカニクス部品のみが含まれています(部品のリストは「部品」タブ参照)。右表は、ファイバにコリメートした光を集光(KT120/M)するのにお勧めできる光学素子です。なお、マルチモードファイバに入射する際、最良の結合結果を得るためには、ファイバへの入力光のNAとファイバのNAを合致させる必要があります。シングルモードファイバの場合は、NAの合致に加え、ファイバ端面における集光ビームのスポット径とファイバのモードフィールド径も合わせる必要があります。
空間フィルターシステム
ホログラムをはじめとする多くの用途では、均一な強度のビームを必要とします。空間フィルターシステムKT311/Mは、きれいで空間的に均一なガウシアンビームを作り出すのに適しています。このシステムの入力は、回折限界の非球面レンズを収納することができるZ軸移動台で構成されています。XY移動台に取り付けられるピンホールを通して、この非球面レンズはビームを集光します。Ø25.4 mm (Ø1インチ)ケージマウントはコリメータを保持して中心に調整し、このシステムの出力に使われています。
このフィルターシステムにはオプトメカニクス部品のみが含まれています(部品のリストは「部品」タブ参照)。非球面レンズやコリメータ、およびピンホールは別売りです。お客様の用途に応じた光学素子やピンホールなどの選択に際しては、「チュートリアル」タブをご参照ください。
| KT120 | KT120/M | Description | Qty. | |
|---|---|---|---|---|
| CP33 | CP33/M | SM1-Threaded 30 mm Cage Plate | 1 | |
| CPA1 | 30 mm Cage System Alignment Plate | 1 | ||
| E09RMS | Extended RMS to M9 x 0.5 Adapter | 1 | ||
| ER2 | Cage Assembly Rod, 2" Long | 4 | ||
| ER3 | Cage Assembly Rod, 3" Long | 4 | ||
| MA2 | MA2/M | Ø1.5" Post Mounting Adapter | 1 | |
| P1.5 | P30/M | Ø1.5" Mounting Post | 1 | |
| PB1 | Mounting Post Base | 1 | ||
| SM1A3 | Adapter with External SM1 Threads and Internal RMS Threads | 1 | ||
| SM1D12 | SM1 Lever-Actuated Iris Diaphragm | 1 | ||
| SM1FC | FC/PC Fiber Adapter Plate | 1 | ||
| SM1RR | SM1 Retaining Ring | 3 | ||
| SM1ZA | Z-Axis Translation Mount | 1 | ||
| SPW301 | Spanner Wrench for a M9 x 0.5 Optics Housing | 1 | ||
| SPW801 | Adjustable Spanner Wrench | 1 | ||
| ST1XY-D | ST1XY-D/M | XY Translator with Differential Drives | 1 | |
| SM1SMA | SMA Fiber Adapter Plate | 1 | ||
| - | 5/64" (2.0 mm) Hex Keya | 1 | ||
| KT311 | KT311/M | Description | Qty. |
|---|---|---|---|
| CPA1 | 30 mm Cage System Alignment Plate | 1 | |
| E09RMS | Extended RMS to M9 x 0.5 Adapter | 1 | |
| ER2 | Cage Assembly Rod, 2" Long | 8 | |
| MA2 | MA2/M | Ø1.5" Post Mounting Adapter | 1 |
| P2 | P50/M | Ø1.5" Mounting Post | 1 |
| PB1 | Mounting Post Base | 1 | |
| SM1L03 | SM1 Lens Tube, 0.3" Thread Depth | 1 | |
| SM1A3 | Adapter with External SM1 Threads and Internal RMS Threads | 1 | |
| SM1RR | SM1 Retaining Ring | 3 | |
| SM1ZA | Z-Axis Translation Mount | 1 | |
| SPT1C | SPT1C/M | Coarse ±1 mm XY Slip Plate Positioner | 1 |
| SPW301 | Spanner Wrench for a M9 x 0.5 Optics Housing | 1 | |
| SPW801 | Adjustable Spanner Wrench | 1 | |
| ST1XY-A | ST1XY-A/M | XY Translator with 100 TPI Drives | 1 |
| - | 5/64" (2.0 mm) Hex Keya | 1 | |
空間フィルタの原理
ホログラムをはじめとする多くの用途において、空間的に強度が変化するビームでは役に立ちません。当社のKT311/M空間フィルタシステムをお使いいただくと、きれいなガウシアンビームを作り出すことができます。
図1: 空間フィルターシステム
入力ガウシアンビームは空間的に変化する強度雑音を有しています。ビームが非球面レンズによって集光される時、入力ビームは中心の(光軸上の)ガウシアンスポットと望ましくない雑音(図2参照)に対応する干渉縞に変換されます。干渉縞の径方向の位置は雑音の空間周波数に比例します。
図2
ガウシアンスポットの中心にピンホールを配置することによって、ビームのきれいな部分が透過し、干渉縞は遮断されます(下記、図3参照)。
図3
ビームの出力の99%を含有する位置における回折限界スポットサイズは以下のように与えられます。
ここで、λ は 波長、 f は 焦点距離、および r は 入力ビームの1/e2 半径です。
空間フィルターシステム用の正しい光学素子とピンホールの選択
用途に応じた正しい光学素子とピンホールの選択は、波長、光源のビーム径、およびご希望の出射ビーム径に依存します。
例えば、直径(1/e2) 1.2 mmの650 nmの半導体レーザ光源を用いて、希望する空間フィルターシステムの出射ビームの直径が4.4 mmであるとします。これらのパラメータの場合、レーザ光源の直径に十分対応する開口5.1 mmを有して650 nm用に設計されているマウント付き非球面レンズC560TME-Bを空間フィルターシステムの入力側に利用するのが適当と考えられます。
ビームの出力の99%を含有する位置における回折限界のスポットサイズの方程式は上に示しました。そして、この例ではλ = (650 x 10-9 m)、f = 13.86 mm(C560TM-B)、および r = 0.6 mmを代入すると以下のようになります。
回折限界スポットサイズ(光源波長：650 nm、ビーム径：Ø1.2 mm)
ピンホールはDよりもおよそ30%大きいものを選択します。ピンホールが小さすぎるとビームの一部はカットされてしまい、大きすぎるとTEM00以上の成分もピンホールを抜けてしまいます。それ故、この例では19.5 μmのピンホールが適しています。したがって、ピンホールサイズ20 μmのP20Kの利用をお勧めします。ビームウエスト径の変更、およびそれに伴うピンホールサイズ変更のために修正可能なパラメータには、入力ビーム径や集光レンズの焦点距離が含まれます。入力ビーム径が小さくなるとビームウエスト径は大きくなります。焦点距離の長い集光レンズを使用することでもビームウエスト径は大きくなります。
最後に、コリメートしたビーム径が希望の4.4 mmになるように空間フィルタの出力側の光学素子を選択します。レンズの正しい焦点距離を決定するのに、以下の図4を考えます(尺度は記入していません)。左側の三角形から角度はおおよそ2.48 o であると分かります。右側の三角形に同じ角度を使うと、平凸レンズの焦点距離はおよそ50 mmであることが分かります。
図4: ビーム拡大の例
この焦点距離から、平凸レンズLA1131-B(設計波長633 nmにおいて、焦点距離が50 mm ですが光源の波長650 nm においても焦点距離はほぼ同じと考えられます)が推奨されます。
注: ビームの拡大率は、出射側の焦点距離を入射側の焦点距離で割ったものと同じです。
もし、出射側の焦点距離として20 mm(AL2520-A、AL2520-B、AL2520-C)が必要である場合には、適切な性能を得るために、大きな直径の非球面レンズを平凸レンズの代わりに使うことができます。これらのレンズは25 mm の直径で、固定リングSM1RRを使って固定できます。
Click to Enlarge
図1: 実験セットアップ上の黄色い四角で囲まれたエリアにビーム円形化システムを設置
Click to Enlarge
図4: 空間フィルターシステム
Click to Enlarge
図3: アナモルフィックプリズムペアシステム
Click to Enlarge
図2: シリンドリカルレンズペアシステム
楕円ビームの円形化技術の比較
端面発光型半導体レーザは、発光開口部の断面が長方形になっているため、楕円形のビームを出射します。開口部の短辺から出射されるビーム成分は、これに直交するビーム成分よりも大きな広がり角を有します。一方のビーム成分がもう一方よりも大きく拡散するため、ビームの形状は円形ではなく楕円形になります。
楕円形のビーム形状は、円形のビームよりも集光ビームのスポットサイズが大きいことで放射照度(面積あたりのパワー)が低くなってしまいます。楕円ビームを円形化する技術は複数ありますが、ここではシリンドリカルレンズ、アナモルフィックプリズムのペア、空間フィルタを利用した3種類の方法で実験を行い性能を比較しています。 円形化されたビームの特性は、M2測定、波面測定、伝送パワー測定によって評価しました。
これらの円形化技術によって楕円形の入射ビームの真円度は向上しますが、それぞれの技術ごとに円形化やビーム品質および伝送パワーの特性が異なることを示しました。この「実験データ」タブ内に記載されている結果から、用途に必要な要件を満たした円形化技術を選択するべきである事がわかりました。
実験の設計とセットアップ
この実験セットアップは図1の写真で示されています。図2～4では温度制御された670 nm半導体レーザからの楕円コリメート光をそれぞれの円形化システムに入射させています。コリメートにより、広がり角は小さくなりますが、ビーム形状はレーザ出力時と変わりません。各システムは下記の光学系をベースに構成されています。
- 平凸シリンドリカルレンズLJ1874L2-AおよびLJ1638L1-A(図2)
- マウント無しアナモルフィックプリズムペアPS873-A(図3)
- 空間フィルターシステムKT310(旧製品)および Ø5 µm ピンホールP5S(旧製品)
ビーム円形化システム(右写真参照)を黄色い四角で囲まれた空きスペースに1台ずつ設置しました。このようにすることでそれぞれの円形化技術を同じ実験条件で評価できるため、実験結果を直接比較することができます。この実験上の制約により取り付け方法も制約されるため、コンパクト化という点では最適化されていません。またアナモルフィックプリズムペアについても、より便利で光学的にも調整されたマウント済みの製品を使わずに、マウント無しの製品を用いています。
それぞれの円形化システムから出射されたビームの特性は、パワーメータ、波面センサならびにM2システムを使用して測定を行い、評価されました。例示目的のため、実験セットアップの写真内、テーブルの右側に、これらの評価機器がすべて表示されていますが、評価は1種類ずつ行います。 パワーメータは、ビーム円形化システムが入射ビームの強度をどの位減衰させるのかを測定するために使用します。波面センサは、出射ビームの収差を測定するために使用します。M2システムは出力ビームのビーム品質(理想のガウシアンビームからの劣化具合)の測定に使用します。円形化システムはレーザービームの減衰もされず、収差も生じず、完全なガウシアンビームを出射することが理想的です。
端面発光型半導体レーザからの発光には非点隔差があるため、直交するビーム成分の変位した焦点をオーバーラップで望ましい形状が得られます。ここで調査している3種類の円形化技術のうち、シリンドリカルレンズペアのみが非点収差も補償することができます。直交するビーム成分の焦点間の変位はこれらすべての円形化技術で測定できます。シリンドリカルレンズペアの場合、構成を調整することでレーザービーム内の非点収差を最小限に抑えます。この非点収差は規格化しています。
実験結果
実験結果を下の表にまとめています。緑色のセルは各カテゴリ内における最も良い結果を示しています。円形化の方法にはそれぞれの利点があります。用途に最適な円形化技術は、ビーム品質、伝送パワー、セットアップの制約に対するシステムの要件によって決まります。
空間フィルタは真円度とビーム品質を著しく向上させますが、ビームの伝送パワーは低くなります。シリンドリカルレンズペアは、伝送ビームを綺麗な円形にし、バランスの良い円形およびビーム品質を実現します。また、シリンドリカルレンズペアはビームの非点収差のほとんどを補償します。アナモルフィックプリズムペアによるビームの真円度はシリンドリカルレンズペアによる真円度と比較しても遜色ありません。シリンドリカルレンズと比較して、プリズムからの出力ビームのM2値は小さく、波面誤差は少なくなりますが、伝送パワーはやや低くなります。
| Method | Beam Intensity Profile | Circularitya | M2 Values | RMS Wavefront | Transmitted Power | Normalized Astigmatismb |
|---|---|---|---|---|---|---|
| Collimated Source Output (No Circularization Technique) |  Click to Enlarge Scale in Microns | 0.36 | Y Axis: 1.63 | 0.17 | Not Applicable | 0.67 |
| Cylindrical Lens Pair |  Click to Enlarge Scale in Microns | 0.84 | X Axis: 1.90 Y Axis: 1.93 | 0.30 | 91% | 0.06 |
| Anamorphic Prism Pair |  Click to Enlarge Scale in Microns | 0.82 | X Axis: 1.60 Y Axis: 1.46 | 0.16 | 80% | 1.25 |
| Spatial Filter |  Click to Enlarge Scale in Microns | 0.93 | X Axis: 1.05 Y Axis: 1.10 | 0.10 | 34% | 0.36 |
円形化システムに使用されている部品は、同じ実験セットアップで全ての実験を行えるように選択されています。これにより、全ての円形化技術を直接比較することができます。ただし、円形化システムのセットアップを個別に最適化した方が性能は向上します。コリメートレンズおよびアナモルフィックプリズムペア用のマウントを使用すると、操作や実験システムへの取り付けが簡単に行えます。小型のマウントを使用して、それぞれのペア同士をより精密に設置して、実験結果を向上させることもできます。 また、焦点距離をカスタマイズした受注生産品のシリンドリカルレンズを使用して、シリンドリカルレンズペアの円形化システムの実験結果を向上させることもできます。ビームプロファイルソフトウェアのアルゴリズムを用いて、真円度の計算に使用するビーム半径を決定すると、全ての実験結果に影響を与えます。
追加情報
この実験で使用したコンポーネントの選択および構築方法についての情報は、下記のリンクをクリックしてご覧いただけます。
ケージシステムの概要
当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。
16 mm、30 mm、60 mmのケージシステム規格
当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(下図参照)。 16 mmのケージシステム、30 mmのケージシステム、60 mmのケージシステムはそれぞれØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。 小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。
標準ネジ規格
ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるように柔軟性の高いアセンブリシステムとなっています。 最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。 当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。
ケージシステムの接続性を規定する標準のケージプレート寸法の1例
| Standard Cage System Measurements | |||
|---|---|---|---|
| Cage System | 16 mm | 30 mm | 60 mm |
| Thread Series | SM05 | SM1 | SM2 |
| Rod to Rod Spacing | 16 mm (0.63") | 30 mm (1.18") | 60 mm (2.36") |
| Total Length | 25 mm (0.98") | 41 mm (1.60") | 71.1 mm (2.80") |
| ケージシステム部品 | ||
|---|---|---|
| ケージロッド | 16 mm | ロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 mmケージシステムにはSRシリーズケージロッド、30 mmや60 mmケージシステムにはERシリーズケージロッドを使用します。 |
| 30 mm | ||
| 60 mm | ||
| ケージプレート | 16 mm | ケージプレートはケージシステムの基本となる構成部品です。 ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。 |
| 30 mm | ||
| 60 mm | ||
| 光学素子用マウント | 16 mm | 当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。 |
| 30 mm | ||
| 60 mm | ||
| ケージキューブ | 16 mm | ケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。 当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。 |
| 30 mm | ||
| 60 mm | ||
| 交換用止めネジ(セットスクリュ) | 交換用止めネジは、当社の16 mmケージシステム製品用 (SS4B013、SS4B025、SS4B038)および30 mmケージシステム製品用(SS4MS5、SS4MS4)にご用意しております。 | |
| ポストおよびブレッドボード取付け用部品 | ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。 ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。 | |
| ケージシステム変換アダプタ | ケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。 | |
| 特殊部品 | 当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイール、HeNeレーザーマウント、FiberPort用ケージプレートアダプタなどがあります。 ケージシステム関連製品の詳細は、関連ページをご参照ください。 | |
