Products Homeコリメーター取付け用キネマティックアダプタ
- Adapters for Ø8 mm, Ø11 mm, Ø12 mm, or Ø15 mm Cylindrical Components
- Unthreaded or SM-Threaded External Surface
- Smooth Internal Bore

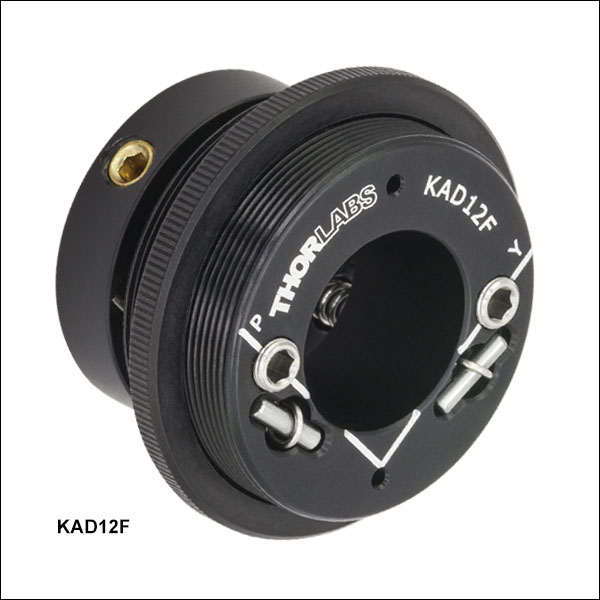

KAD12F
SM1 External Thread,
Ø12 mm Bore
KAD8F
SM1 External Thread,
Ø8 mm Bore

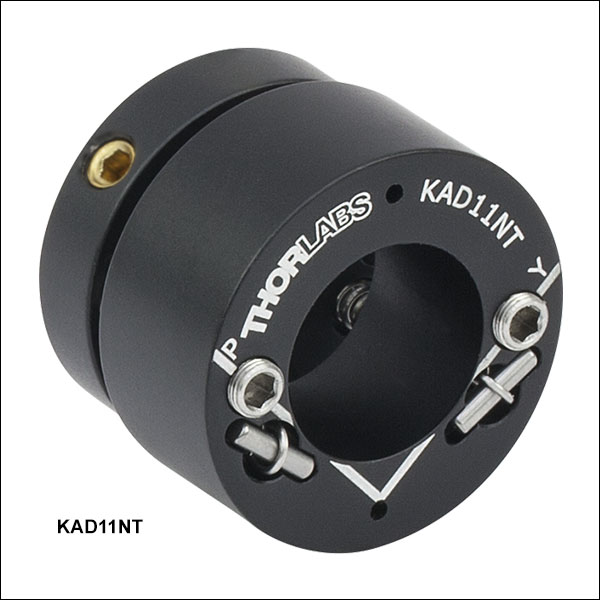

KAD11NT
1" Outer Diameter,
Ø11 mm Bore
Collimator Secured using an KAD15NT Adapter Mounted into an FMP1.5 Fixed Optical Mount
KAD15F
SM1.5 External Thread,
Ø15 mm Bore
Please Wait
特長
- コリメータのレンズチューブ、ケージシステムまたは光学マウントへの組み込み用
- コリメータの光軸調整
- SM1外ネジ付きと外径Ø25.4 mmのネジ切り無し: Ø8 mm、Ø11 mm、またはØ12 mmのコンポーネント用
- SM1.5外ネジ付きと外径Ø38.1 mmのネジ切り無し: Ø15 mmのコンポーネント用
- 固定型コリメータ、トリプレットコリメータならびに半導体レーザーモジュールに対応
こちらのコリメータ用キネマティックアダプタは、光ファイバや円筒形部品を自由空間のセットアップに容易に組み込めるように設計されています。また、その逆の組み込み方も可能です。当社の固定型コリメータ用アダプタとは異なり、こちらのキネマティッアダプタは2.0 mm六角レンチを用いてあおり調整(ピッチ＆ヨー)を行うことができるので、このアダプタを取り付けることによって、マウントによるコリメート光のステアリングが可能になります。アダプタにはネジ切り無し(外径Ø25.4 mmおよびØ25.4 mm)とSM1外ネジまたはSM1.5ネジ付きをご用意しており、固定式レンズマウント、レンズチューブシステム、ケージシステムなど、当社の数多くの部品に対応しています。いずれのアダプタも、コリメータの光軸がアダプタの外径に対して中心にくるように設計されています。こちらのネジ切り無しのアダプタを当社のキネマティックミラーマウントに取り付けると、粗動回転による調整も可能になります。
また、さらにコンパクトで±4°の角度調整が可能なØ11 mm部品用のミニシリーズキネマティックマウントもご用意しています。キネマティックアダプタとは異なり、キネマティックマウントはポストへの取付けが可能です。2つのM3タップ穴のどちらかを用いることで、右手系、左手系のどちらの構成も可能です。
| Posted Comments: | |
Alexandra Boehmke
(posted 2024-05-17 11:12:56.9) Hello,
I use this mount within a rotation mount (CRM1T/M) to orient the polarization of a fibre-coupled laser + collimator. I find it very difficult to use.
The pin to hold the laser within this mount pushes the output beam into an asymmetric orientation that is not normal to the plane of the mount. I try to correct for this with the pitch/yaw, but still, when I rotate the mount+laser, the optical axis precesses.
Can you suggest an alternative, please? cdolbashian
(posted 2024-05-24 10:34:49.0) Thank you for reaching out to us Alexandra. I have contacted you directly to discuss your application-based difficulties. I hope to hear back from you so we can find a solution. Jordan Dwelle
(posted 2019-03-18 18:02:59.76) I'm wondering what the temperature specification is for this device. Also is it possible to get a high temperature customized version?
Thanks,
Jordan llamb
(posted 2019-03-19 09:36:27.0) Hi Jordan, thank you for your feedback. We do not have an official temperature range for this product; we generally advise using it at or around room temperature. The black anodization layer on the aluminum will begin to crack and craze around 100°C. Also, you will likely see reduced performance/poor alignment even before reaching this temperature as the aluminum components expand. I have reached out to you directly to discuss your application's requirements further and if we may be able to provide a custom solution. |
ズームキネマティックアダプタ(ネジ切り無し)の使用方法
- Ø8 mm、Ø11 mmまたはØ12 mmの円筒形部品に対応
- 分解能：約24 mrad/rev
- Ø25.4 mm(Ø1インチ)の外径にはネジ切り無し
こちらのØ25.4 mm(Ø1インチ)キネマティックアダプタにはネジ切りが無く、Ø8 mm、Ø11 mmまたはØ12 mmの円筒形部品が保持できる設計です。Ø8 mmとØ11 mmの円筒形部品用は±6°、Ø12 mmの円筒形部品用は±5°のあおり調整(ピッチ＆ヨー)が可能です。このアダプタを用いると、当社の固定式ファイバーコリメータ、半導体レーザーモジュール、トリプレットコリメータなどの多くの部品を、固定式光学マウントFMP1/MなどØ25.4 mm(Ø1インチ)光学素子用のネジ切りの無いマウントに取り付けることができます。
アダプタの前面プレートに付いている2つの80 TPI精密調整ネジであおり調整(ピッチ＆ヨー)を行いますが、工具としては2.0 mmの六角レンチを使用します。アダプタの前面プレートには、ピッチおよびヨーのアライメント軸が刻印されています。また、スパナレンチSPW801用に2つの穴が開いています。取り付けられた部品の固定は真ちゅう製の止めネジ(セットスクリュ)で行いますが、その際にも2.0 mmの六角レンチが必要となります。 アダプタに部品を取り付ける際、止めネジを強く締めすぎると取り付ける部品の破損につながる場合がありますのでご注意ください。
| Item # | Intended for Use With: | Compatible Component Size | Pitch/Yaw Adjustment | Resolution | Length | |
|---|---|---|---|---|---|---|
| Diameter | Length | |||||
| KAD8NT | Laser Diode Modules | 8 mm | ≥0.19" (4.8 mm) | ±6° | ~24 mrad/rev | 0.78" (19.7 mm) |
| KAD11NT | FC/PC, FC/APC, or SMA905 Fixed Collimators and Laser Diode Modules | 11 mm | ||||
| KAD12NT | FC/PC, FC/APC, or SMA905 Fixed Collimators, TC12 and TC18 Triplet Collimators (FC/PC and FC/APC) | 12 mm | ±5° | |||
ズームSM1ネジ付きキネマティックアダプタの使用方法
- Ø8 mm、Ø11 mmまたはØ12 mmの円筒形部品用キネマティックアダプタ
- 分解能：約24 mrad/rev
- SM1外ネジ付き
こちらのSM1外ネジ付きキネマティックアダプタは、Ø8 mm、Ø11 mmまたはØ12 mmの円筒形部品が保持できる設計です。Ø8 mmとØ11 mmの円筒形部品用は±6°、Ø12 mmの円筒形部品用は±5°のあおり調整(ピッチ＆ヨー)が可能です。 この調整範囲は、長い部品を取り付けた場合、SM1ネジ付きレンズチューブ内の可動スペースによって制限されることがあります。当社の固定式コリメータ、半導体レーザーモジュール、トリプレットコリメータなど、数多くの部品に対応します。

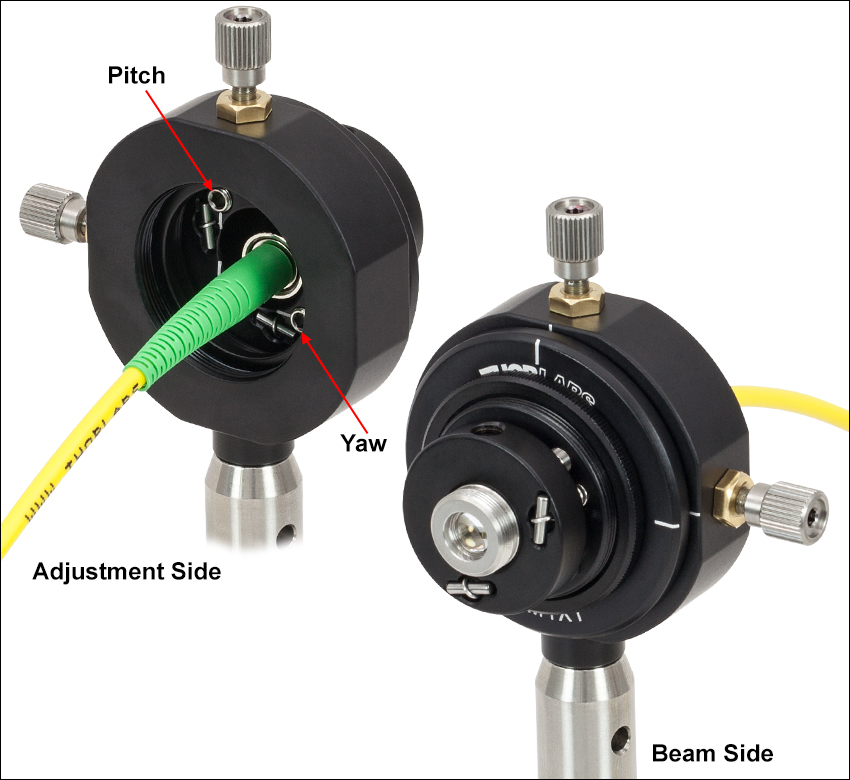

特にØ25 mm～Ø25.4 mm(Ø1インチ)レンズチューブ、30 mmケージプレート、または移動マウントLM1XY/Mにお使いいただくと便利です。アダプタにはしっかりと取り付けるためのØ31.8 mmのロッキングリングSM1NTが1個付属します。アダプタをレンズチューブの内部や他の部品に取り付けるには、まず取り付けたい場所や軸方向にアダプタをねじ込み、次にレンズチューブやマウントの端部に対してロッキングリングを締め付けてください。
アダプタの前面プレートに付いている2つの80 TPI精密調整ネジであおり調整(ピッチ＆ヨー)を行いますが、工具としては2.0 mmの六角レンチを使用します。アダプタの前面プレートには、ピッチおよびヨーのアライメント軸が刻印されています。また、スパナレンチSPW801用に2つの穴が開いています。取り付けられた部品の固定は真ちゅう製の止めネジ(セットスクリュ)で行いますが、その際にも2.0 mmの六角レンチが必要となります。アダプタに部品を取り付ける際、止めネジを強く締めすぎると取り付ける部品の破損につながる場合がありますのでご注意ください。
| Item # | Intended for Use With: | Compatible Component Size | Pitch/Yaw Adjustment | Resolution | Length | |
|---|---|---|---|---|---|---|
| Diameter | Length | |||||
| KAD8F | Laser Diode Modules | 8 mm | ≥0.19" (4.8 mm) | ±6° | ~24 mrad/rev | 0.78" (19.7 mm) |
| KAD11F | FC/PC, FC/APC, or SMA905 Fixed Collimators and Laser Diode Modules | 11 mm | ||||
| KAD12F | FC/PC, FC/APC, or SMA905 Fixed Collimators, TC12 and TC18 Triplet Collimators (FC/PC and FC/APC) | 12 mm | ±5° | |||
ズーム
- Ø15 mmの円筒形部品に対応
- 分解能：約14 mrad/rev
- Ø38.1 mm(Ø1.5インチ)の外径にはネジ切り無し
こちらのネジ切り無しのØ38.1 mm(Ø1.5インチ)キネマティックアダプタは、Ø15 mmの円筒形部品用に設計されており、±5°のあおり調整(ピッチ&ヨー)が可能です。このアダプタを用いると、当社の複レンズ付きコリメータ、コリメート用チューブ、トリプレットコリメータTC18など多くの部品を、固定式光学マウントFMP1.5/MなどのØ38.1 mm(Ø1.5インチ)光学素子用ネジ切り無しマウントに取り付けることができます。
アダプタの前面プレートに付いている2つの80 TPI精密調整ネジであおり調整(ピッチ＆ヨー)を行いますが、工具としては2.0 mmの六角レンチを使用します。アダプタの前面プレートには、ピッチ軸およびヨー軸にアライメントされた軸が刻印されており、またスパナレンチSPW801用の2つの穴が開いています。取り付けられた部品の固定は真ちゅう製の止めネジ(セットスクリュ)で行いますが、その際にも2.0 mmの六角レンチが必要となります。 アダプタに部品を取り付ける際、止めネジを強く締めすぎると取り付ける部品の破損につながる場合がありますのでご注意ください。
| Item # | Intended for Use With: | Compatible Component Size | Pitch/Yaw Adjustment | Resolution | Length | |
|---|---|---|---|---|---|---|
| Diameter | Length | |||||
| KAD15NT | F810 Doublet Collimators, LT Collimation Tubes, and TC18 Triplet Collimators | 15 mm | ≥0.19" (4.8 mm) | ±5° | ~14 mrad/rev | 0.83" (21.1 mm) |
ズーム
- Ø15 mm円筒形部品用キネマティックアダプタ
- 分解能：約14 mrad/rev
- SM1.5外ネジ付き
こちらのSM1.5外ネジ付きキネマティックアダプタは、Ø15 mmの円筒形部品用に設計されており、±5°のあおり調整(ピッチ&ヨー)が可能です。なおアダプタに長い部品を取り付け、さらにアダプタをSM1.5ネジ付きレンズチューブに取付けた場合、この角度調整範囲はレンズチューブ内のスペースによって制限されることがあります。当社の複レンズ付きコリメータ、コリメート用チューブ、トリプレットコリメータTC18など多くの部品の取付けが可能です。
こちらのアダプタは、特にØ38.1 mm(Ø1.5インチ)レンズチューブまたは60 mmケージプレートLCP10/Mと組み合わせてお使いいただくと便利です。アダプタには固定用のSM1.5内ネジ付きロッキングリングSM1.5NT1が1個付属します。アダプタをレンズチューブの内部や他のコンポーネントに取り付けるには、まず取り付けたい場所や軸方向にアダプタをねじ込み、次にレンズチューブやマウントの端部に対してロッキングリングを締め付けます。
アダプタの前面プレートに付いている2つの80 TPI精密調整ネジであおり調整(ピッチ＆ヨー)を行いますが、工具としては2.0 mmの六角レンチを使用します。アダプタの前面プレートには、ピッチ軸およびヨー軸にアライメントされた軸が刻印されており、またスパナレンチSPW801用の2つの穴が開いています。取り付けられた部品の固定は真ちゅう製の止めネジ(セットスクリュ)で行いますが、その際にも2.0 mmの六角レンチが必要となります。アダプタに部品を取り付ける際、止めネジを強く締めすぎると取り付ける部品の破損につながる場合がありますのでご注意ください。
| Item # | Intended for Use With: | Compatible Component Size | Pitch/Yaw Adjustment | Resolution | Length | |
|---|---|---|---|---|---|---|
| Diameter | Length | |||||
| KAD15F | F810 Doublet Collimators, LT Collimation Tubes, and TC18 Triplet Collimators | 15 mm | ≥0.19" (4.8 mm) | ±5° | ~14 mrad/rev | 0.83" (21.1 mm) |
キネマティックファイバーコリメータ用アダプタ
