- Snap-In Connector
- Ø125 µm Central Bore
- Spring-Loaded, Ceramic Ferrule
- Maximum Concentricity of 1 µm

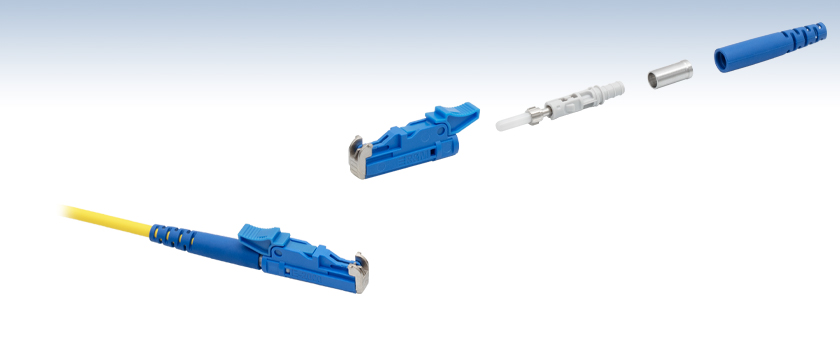

Connector Housing with Spring-Loaded Shutter
Exploded View of
E2000C3 Connector
Spring-Loaded
Ceramic Ferrule
Boot for
Ø3.0 mm Tubing
Crimp
Sleeve
E2000C3
E-2000®/PC Connector Assembled with Ø3.0 mm Tubing (Not Included)
Please Wait
| Fiber Connector Selection Guide | |
|---|---|
| Single Mode | Multimode |
| FC/PC FC/APC ST/PC LC/PC E-2000/PC | FC/PC (SS Ferrule) FC/PC (Ceramic Ferrule) FC/APC SMA905 ST/PC |
| Bare Ferrules | |
| Bare Fiber Terminator | |
特長
- シングルモードファイバ用E-2000®*/PCコネクタ
- バネ付きシャッタでフェルールを埃と結合時の端面損傷から保護
- バネ付きのØ2.5 mm球面加工済みセラミック製フェルール
- Ø3.0 mmチューブ用ストレインリリーフブーツ
E-2000/PCコネクタにはバネ式シャッタ機構が付いており、それによりフェルール端面を傷や埃から保護し、また目に有害なレーザ光を遮断します。コネクタ名称の「PC」は「Physical Contact(物理的接触)」の頭文字で、これらのコネクタが接続された2本のファイバは、双方の端面を直接接触させて接続できることを意味します。これらの終端済みファイバは、コアを適切にアライメントして戻り光を最小限に抑えるのに有用です。コネクタはシングルモードファイバ用で、当社のE-2000/PCアダプタADAE1 に取付け可能です。このコネクタにはØ3.0 mmチューブ用のストレインリリーフブーツが付属しています。Ø2.5 mmの球面加工されたバネ付きセラミック製フェルールが使用されており、その典型的な挿入損失は0.10 dBです。
*E-2000®はDiamond社の登録商標です。
| Item # | Style | Bore | Concentricity | Insertion Lossa | Return Loss | Operating Temperature | Ferrule | Included Boot | Crimp Toolb |
|---|---|---|---|---|---|---|---|---|---|
| E2000C3 | E-2000/PC | Ø125 +1/-0 µm | 1 µm | 0.20 dB (Typical) | ≥50 dB (Typical) | -25 to 75 °C | Ø2.5 mm, Ceramic, Spring Loaded | Ø3.0 mm | CT042 |
